릴레이 동작 시 기기가 꺼지거나 리셋됩니다

적용 제품: 큐블록 MSB, FADUINO, RCBOX, 모아콘(MOACON)

• 릴레이가 “딱” 하고 붙을 때 화면이 꺼집니다.
• 갑자기 전원이 꺼졌다가 다시 켜집니다.
• 프로그램이 처음부터 다시 시작됩니다.
• 통신이 끊어집니다.
• 동작이 불안정합니다.

위와 같은 증상은 제품 불량이 아니라 외부 릴레이/접촉기에서 발생하는 전기 노이즈 문제인 경우가 대부분입니다.

릴레이, 마그네트(접촉기), 솔레노이드 밸브 같은 부하는 내부에 “코일”이 들어 있습니다.

이 코일이 OFF 될 때 순간적으로 아주 강한 전기 충격(역기전력, 서지)이 발생합니다.

이 전기 충격이 전원선을 통해 컨트롤러 내부로 들어오면:

• CPU가 순간 멈춤
• 리셋 발생
• 오동작
• 심한 경우 부품 손상

이 일은 큐블록 MSB, FADUINO, RCBOX, 모아콘 등 모든 마이크로컨트롤러 기반 제품에서 동일하게 발생할 수 있습니다.

스파크킬러(RS 스너버)를 반드시 설치하십시오.

스파크킬러(RS 스너버)는 릴레이 코일 양쪽 단자에 연결하는 작은 보호 부품입니다.

가격도 저렴하며 전기 상가에서 쉽게 구입할 수 있습니다.

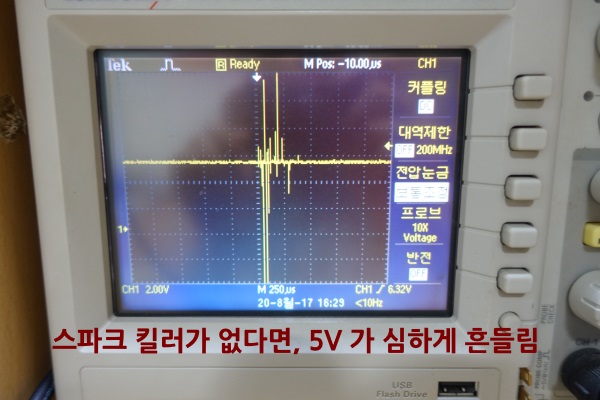

스파크킬러가 없으면 내부 5V 전원에 이런 노이즈가 들어옵니다.

스파크킬러를 설치하면 아래처럼 깨끗해집니다.

아래 중 하나라도 사용 중이면 스파크킬러가 필요합니다.

• 보조 릴레이
• 마그네트(접촉기)
• 솔레노이드 밸브
• AC 모터
• 대형 부하 스위칭

스파크킬러 없이 장시간 사용하면:

• 반복 리셋
• 프로그램 오류
• 제품 수명 단축
• 심한 경우 회로 손상

이 발생할 수 있습니다.

이 경우는 제품 자체 불량이 아니라 외부 배선 환경 문제에 해당됩니다.

릴레이를 사용한다면 스파크킬러(RS 스너버)는 선택이 아니라 필수입니다.
