CFHEADER

PC와 연결되는 헤더 모듈입니다.
CFHEADER + CFNET I/O 모듈과 결합하여 PC가 CFNET IO 모듈을 제어할 수 있게 합니다.

• USB로 PC와 연결합니다. CFNET IO 모듈은 오른쪽으로 결착해주세요.
• CFHEADER모듈 하나에 최대 16개의 CFNET IO모듈을 연결할 수 있습니다.

전원 터미널 블록 또는 아답터(5Pi) 전원에 DC12~24V 사이의 전압을 넣어주세요.

• 전원 전압 : DC 12~24V
• 전원 용량 선택: 연결된 I/O모듈에서 소비되는 전류량까지 모두 감당할 수 있는 전원용량으로 연결하세요. 연결한 모듈의 총갯수가 8개 이하면 24V, 1A의 SMPS가 적당하고, 총갯수가 8개 이상이면 24V, 2A 의 SMPS를 사용하세요.
• USB 보조 전원 : USB B타입 커넥터를 PC에 연결하면 PC의 USB 전원을 사용할 수 있습니다. 단, 공급 전류가 적기 때문에 여러 모듈을 사용할 경우에는 메인 전원을 사용하는 것이 좋습니다.

• 통신상태 LED : 연결된 CFNET IO 모듈의 통신상태를 LED로 확인할 수 있습니다.
• 부트 업로드 스위치 : 부트 펌웨어가 업데이트된 경우, 새로운 펌웨어를 업로드할 때 사용됩니다.

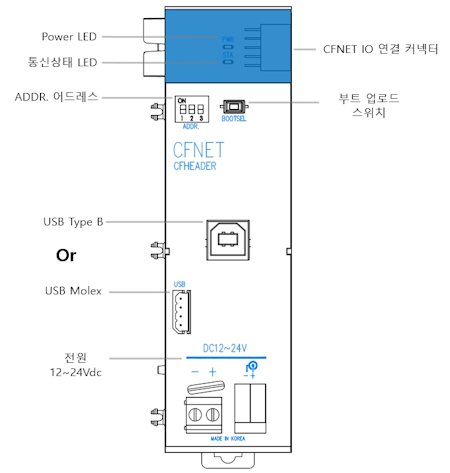

• USB 커넥터 : B Type 또는 Molex 커넥터 중 하나만 PC와 USB 연결해 사용해야 합니다. B Type 커넥터는 PC의 USB 보조 전원을 사용할 수 있습니다. 반면, Molex 커넥터는 보조 전원을 사용할 수는 없지만, 체결이 견고하고 공간 제약이 적다는 장점이 있습니다.

• 한 시스템에서 최대 8개의 CFHEADER를 연결할 수 있습니다.
• CFHEADER 하나당 최대 16개의 CFNET I/O를 연결할 수 있으므로, 한 시스템에서 최대 128개의 I/O모듈을 사용할 수 있습니다.

• Class Cfheader (API)

• 여러 개의 CFHEADER모듈 사용 프로그램입니다. [ CFHEADER[0, 1, 2] x CFDO[0, 0, 0] ]

[소스 보기]

using ComfileTech.Cfnet.Cfheader;

// Get the CFHEADER instances
var cfheader0 = Cfheader.Instances[0];
var cfheader1 = Cfheader.Instances[1];
var cfheader2 = Cfheader.Instances[2];

// Open USB communication for each CFHEADER instance
cfheader0.Open();
cfheader1.Open();
cfheader2.Open();

// Create a thread for each CFHEADER instance
var thread0 = new Thread(() => Demo(cfheader0));
var thread1 = new Thread(() => Demo(cfheader1));
var thread2 = new Thread(() => Demo(cfheader2));

// Start each thread
thread0.Start();
thread1.Start();
thread2.Start();

// Wait for each thread to finish
thread0.Join();
thread1.Join();
thread2.Join();

void Demo(Cfheader cfheader)
{
    // Get the digital output module
    var cfdo_16n0 = cfheader.DigitalOutputModules[0];

    // Initialize all channels to 0
    cfdo_16n0.State = 0x00;

    while (true)
    {
        foreach (var channel in cfdo_16n0.Channels)
        {
            // Toggle the channel on
            channel.State = !channel.State;
            channel.Module.Header.Sync();

            // Delay for 50ms
            Thread.Sleep(50);

            // Toggle the channel off
            channel.State = !channel.State;
            channel.Module.Header.Sync();
        }
    }
}
