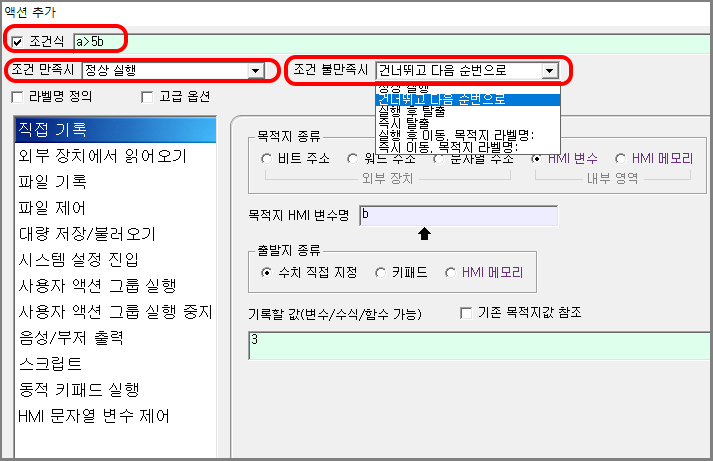

조건에 따라 현재 액션의 실행 여부를 제어하거나, 다른 특정 액션으로 이동하도록 설정하는 기능입니다.

조건 만족 시 / 불만족 시 각각 다음과 같은 실행 옵션을 지정할 수 있습니다.

• 1) 정상 실행

→ 현재 액션을 실행하고, 다음 순번 액션도 계속 실행합니다.

    (조건을 걸지 않은 기본 동작과 동일)

• 2) 건너뛰고 다음 순번으로

→ 현재 액션을 실행하지 않고 다음 액션으로 이동합니다.

• 3) 실행 후 탈출

→ 현재 액션까지만 실행하고 나머지 액션은 실행하지 않고 종료합니다.

• 4) 즉시 탈출

→ 현재 액션도 실행하지 않고 즉시 종료합니다.

• 5) 실행 후 이동

→ 현재 액션을 실행한 뒤 지정된 특정 액션으로 이동합니다.

    (목적지 액션의 라벨명 지정 필요)

• 6) 즉시 이동

→ 현재 액션을 실행하지 않고 지정된 특정 액션으로 바로 이동합니다.

    (목적지 액션의 라벨명 지정 필요)

라벨명을 사용하려면 '라벨명 정의'에 체크한 뒤 라벨명을 지정하십시오.

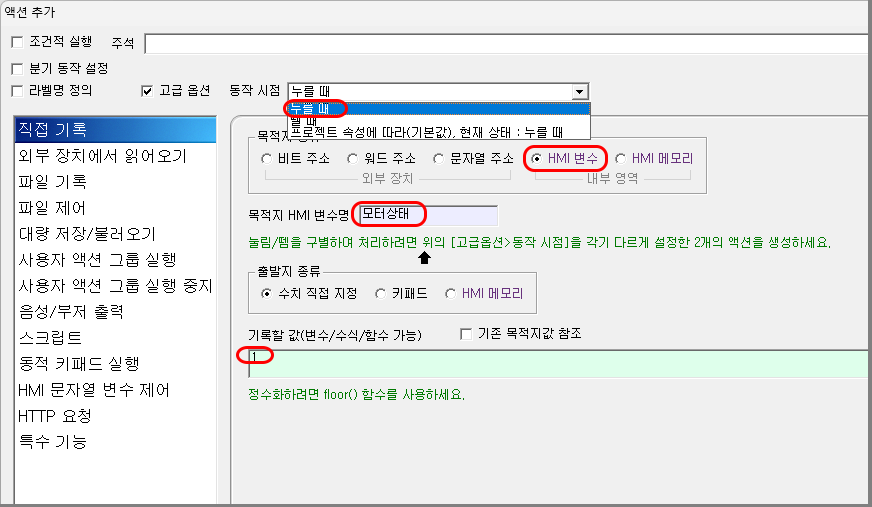

이 옵션은 멀티 액션 버튼에서만 활성화됩니다.

버튼을 누르는 순간과 떼는 순간을 구분하여 서로 다른 동작을 수행할 수 있습니다.

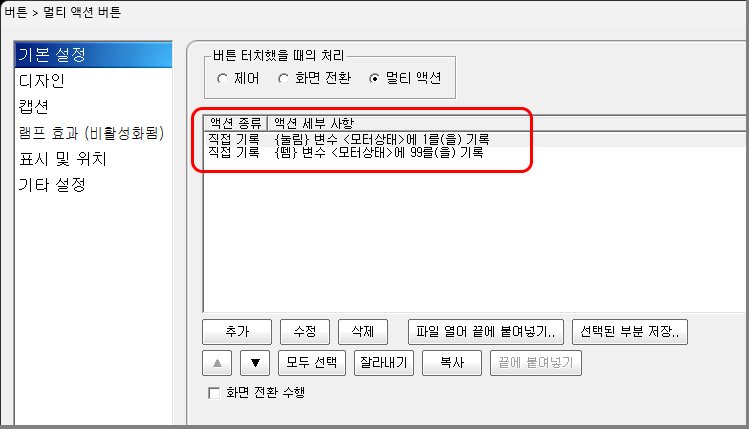

예시 설정:

• 누를 때 → HMI 변수 모터상태 = 1
• 뗄 때 → HMI 변수 모터상태 = 99

---

키워드: 액션 조건 분기, 조건 실행 제어, 라벨 이동, 실행 후 탈출, 즉시 이동, 멀티 액션 버튼, 누를때 동작, 뗄때 동작, Comfile Studio 액션 흐름 제어
