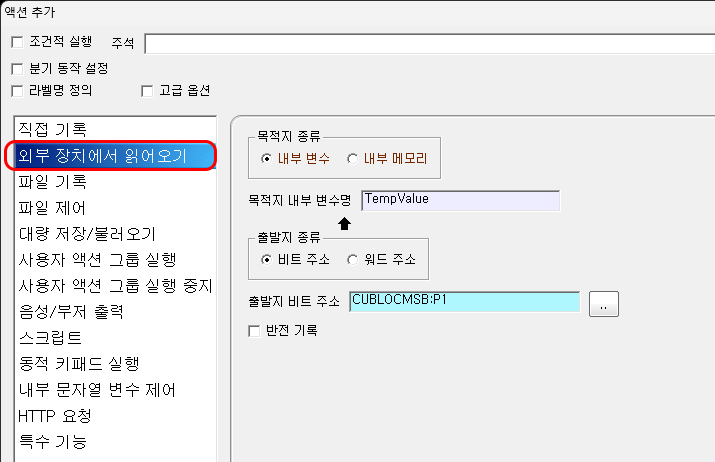

외부 장치에서 읽어오기 (Read Device)

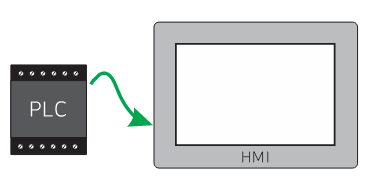

외부 장치(PLC, MCU 등)에서 값을 읽어와
- 내부 변수
- 내부 메모리
에 저장하는 액션입니다.
이 액션은 외부 장치의 상태를 HMI 내부에서 처리하거나, 수식, 위젯 표시, 조건 판단 등에 사용하기 위해 반드시 필요한 기능입니다.

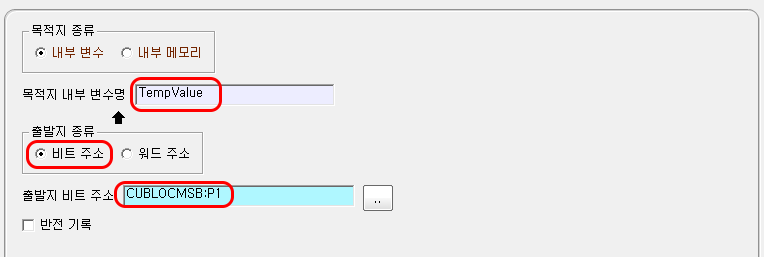

외부 장치 비트 주소 → 내부 변수
- 외부 비트값 1 → 내부 변수에 1 저장
- 외부 비트값 0 → 내부 변수에 0 저장
센서 상태, 접점 상태 확인 등에 사용합니다.

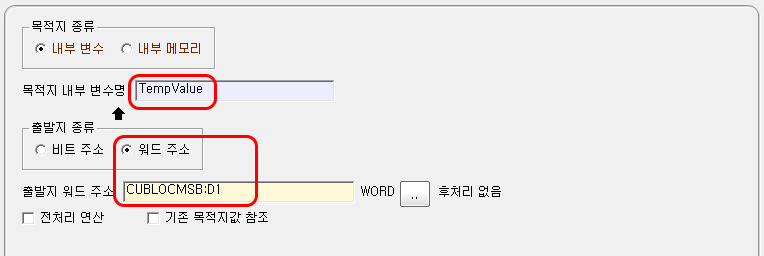

외부 장치 워드 주소 → 내부 변수
- 워드 값을 그대로 내부 변수에 저장
- 외부 데이터 형식(WORD, short, float 등)에 따라 해석
아날로그 값, 카운터 값, 온도 데이터 등에 사용합니다.

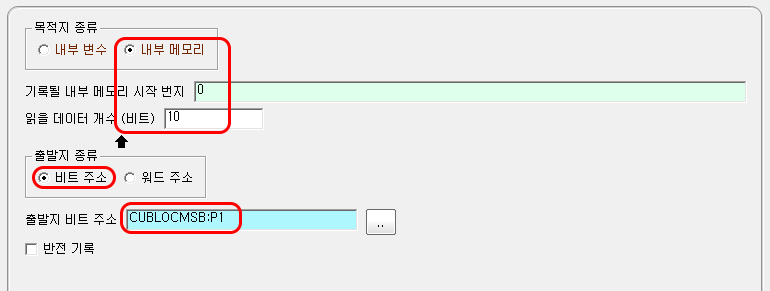

외부 장치 비트 주소 → 내부 메모리
목적지를 내부 메모리로 설정하면,
- 여러 개의 비트를 연속 읽기 가능
- 각 비트는 0 또는 1로 내부 메모리에 저장
예:
비트 8개 읽기 → 내부 메모리 0~7에 순차 저장

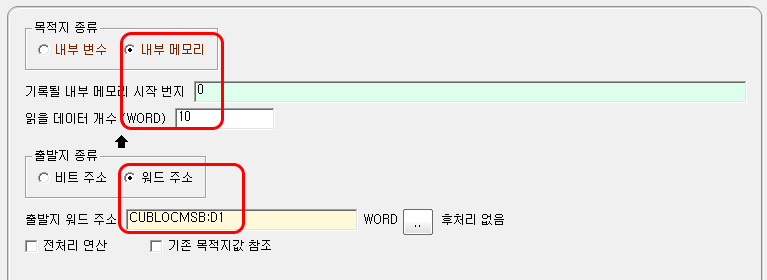

외부 장치 워드 주소 → 내부 메모리
- 여러 개의 워드를 연속 읽기 가능
- 내부 메모리 시작 번지 지정 가능
- 전송 개수 설정 가능
예:
외부 워드 10개 읽기 → 내부 메모리 0~9 저장
사용 시 주의사항
- 외부 장치와 통신이 정상이어야 값이 저장됩니다.
- 주소 범위를 초과하면 오류가 발생할 수 있습니다.
- 데이터 형식이 맞지 않으면 값이 다르게 해석될 수 있습니다.
- 읽기 주기가 너무 빠르면 통신 부하가 증가할 수 있습니다.
