직접 기록은 원하는 값을

1. 외부 장치 (PLC / MCU 등)
2. 내부 변수
3. 내부 메모리
4. 내부 문자열 변수

에 즉시 기록하는 액션입니다.

주로 멀티액션 버튼, 이벤트, 사용자 액션 그룹 등에서 사용됩니다.

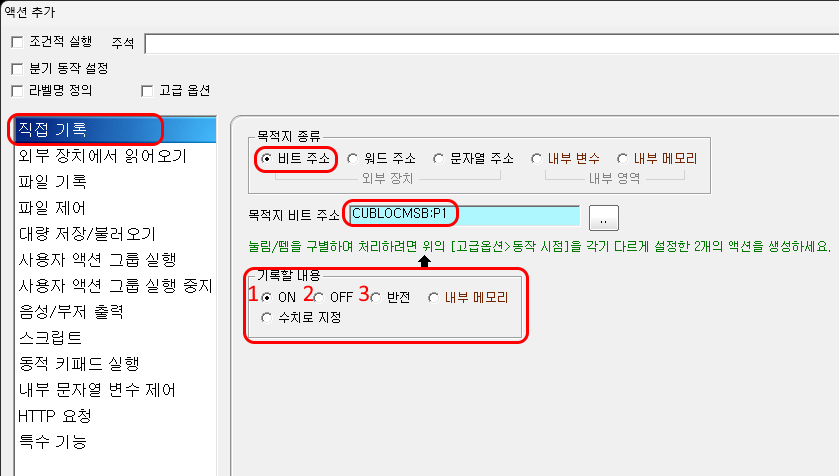

• ON : 1 기록
• OFF : 0 기록
• 반전 : 현재 상태를 읽어 반대로 기록

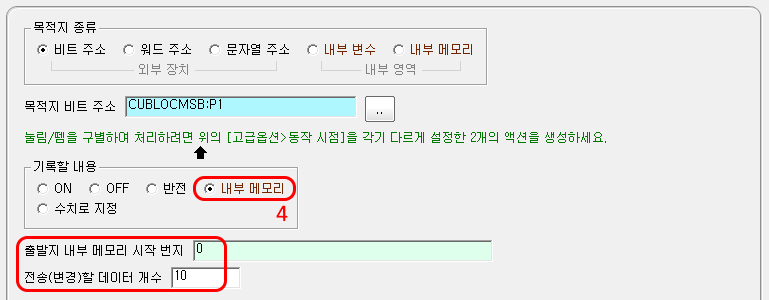

• 내부 메모리 값이 0 → 0 기록
• 0이 아닌 값 → 1 기록
• 전송 개수를 2 이상 지정하면 연속 비트에 차례대로 기록

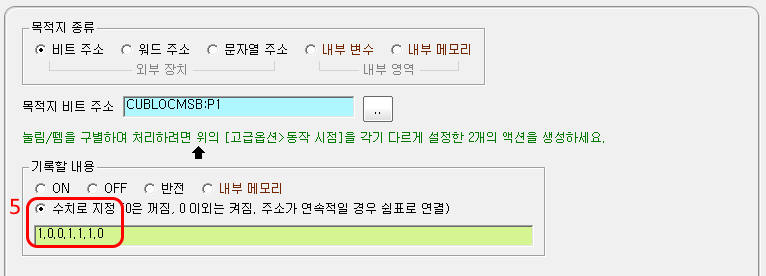

• 0 → OFF
• 0이 아닌 값 → ON
• 쉼표(,)로 여러 개 입력 시 연속 주소에 순차 기록

예:

1,0,1 → 지정 주소부터 3개 비트에 순차 기록

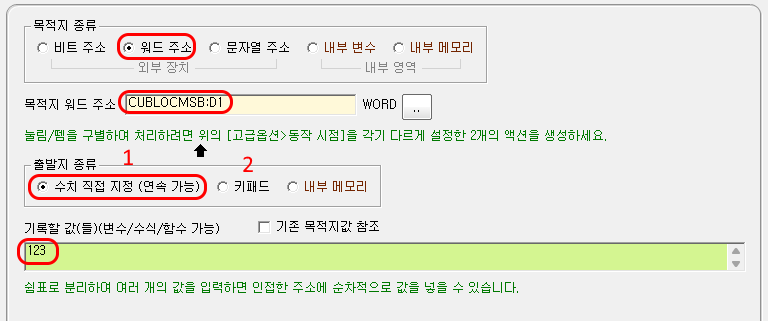

워드(16bit 이상)에 값을 기록합니다.

• 수치 직접 지정 (연속 가능)
  1. 내부 변수 사용 가능
  2. 쉼표로 연속 값 입력 가능
• 키패드
  1. 실행 시 키패드 표시
  2. 입력값을 해당 워드에 기록

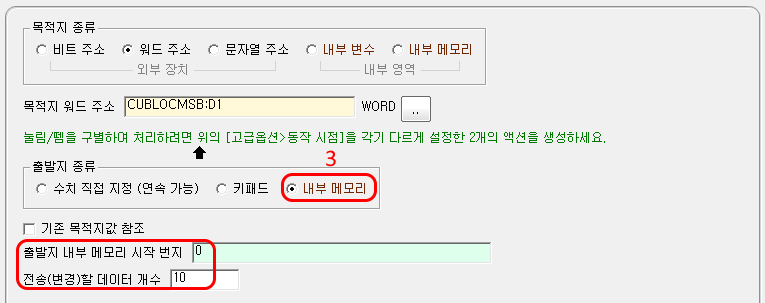

• 내부 메모리 시작 번지 지정
• 전송 개수 지정 가능

예:

내부 메모리 0번지부터 3개 → 외부 워드 3개에 순차 기록

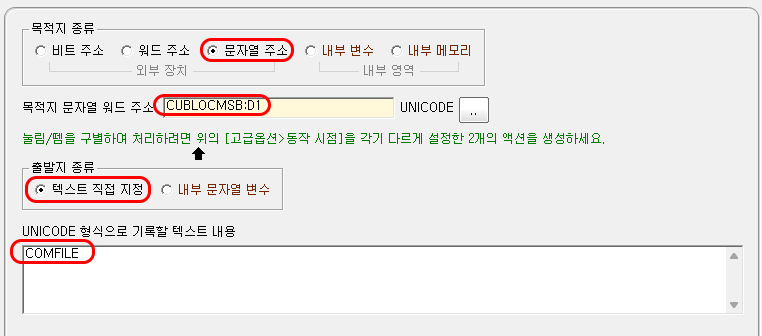

문자열은 유니코드(WORD 단위)로 저장됩니다.

예:

"COMFILE" 기록 시

C
O
M
F
I
L
E
0 (종료 코드)

총 8워드 기록됩니다.

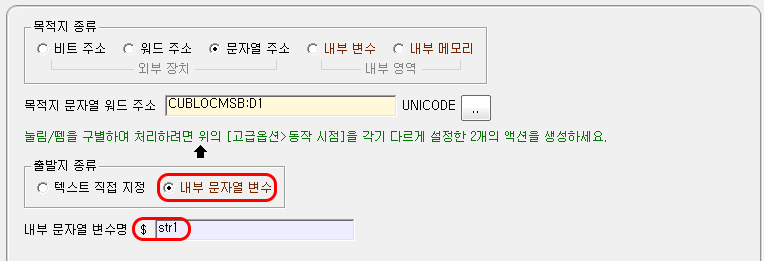

내부 문자열 변수의 내용을 그대로 외부 문자열 주소에 기록합니다.

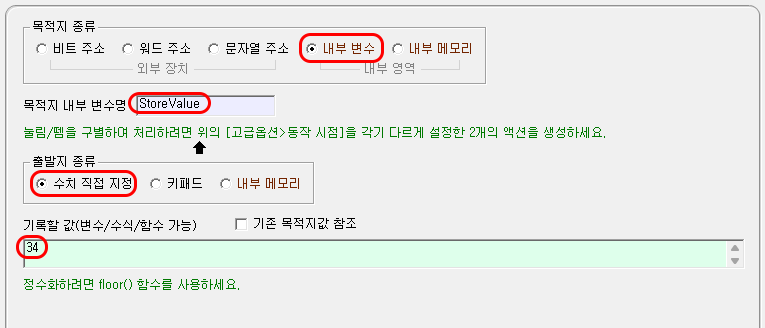

내부 변수에 수치 또는 수식 결과를 기록합니다.

예:

MotorState = 1
Counter = Counter + 1

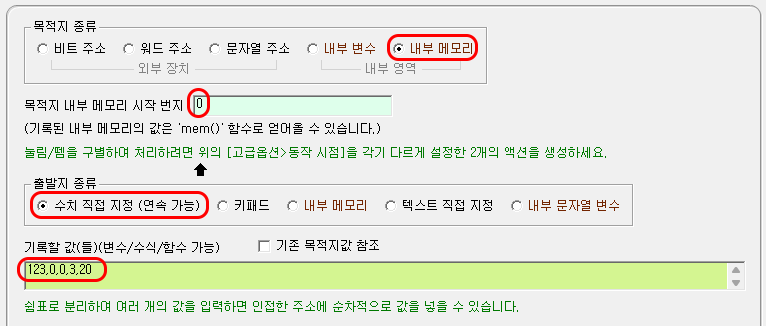

• 특정 번지에 값 기록
• 쉼표로 연속 값 기록 가능

예:

3,30,23,0 → 지정 번지부터 4개 순차 기록

• 비트 주소는 0/1로만 기록됨
• 문자열은 반드시 종료 코드(0)가 포함됨
• 연속 기록 시 주소 범위를 초과하지 않도록 주의
• 외부 장치 통신 오류 발생 시 기록되지 않을 수 있음

키워드: 직접 기록 액션, 비트 쓰기, 워드 쓰기, 문자열 기록, 내부 변수 기록, 내부 메모리 기록, Comfile Studio 액션
