Comfile Studio에서 화면에 도형과 위젯을 추가하는 방법과
두 요소의 차이점을 설명합니다.

• 위젯(Widget)이란?

사용자가 터치하거나 조작했을 때, 외부 장치(PLC 등)의 특정 주소와 연동되어 동작하는 기능 요소입니다.

• 도형(Graphics)이란?

화면에 표시되는 단순 그래픽 요소입니다. 외부 장치와 연동되지 않으며, 터치 동작 기능이 없습니다.

즉,

• 제어/통신 기능이 필요하면 → 위젯 사용
• 단순 배경/디자인 요소라면 → 도형 사용

도형 및 위젯은 다음 순서로 추가합니다.

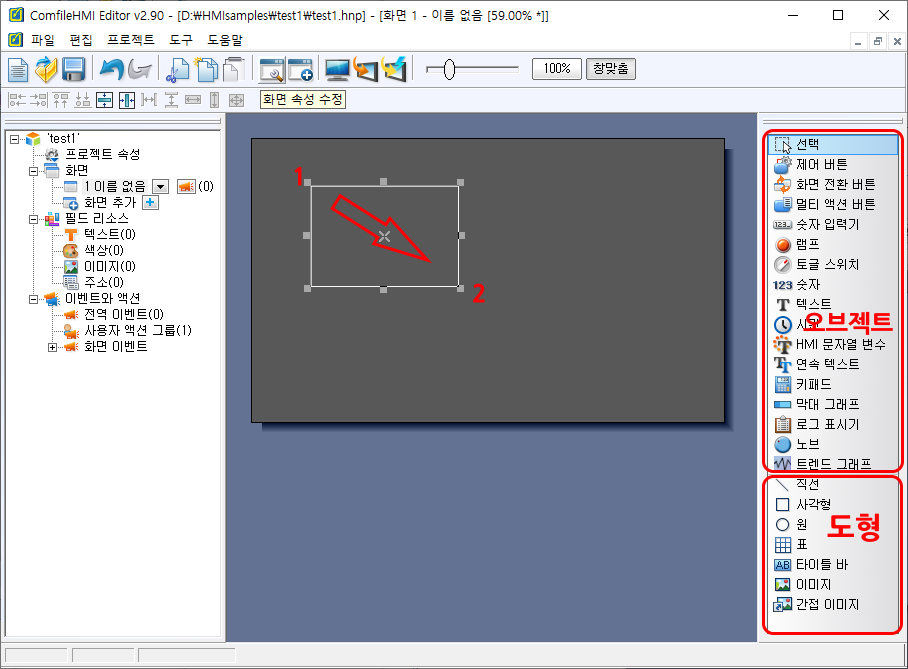

• 위젯/도형 툴바에서 원하는 항목 선택
• 화면의 시작 지점(1번 위치)을 클릭
• 마우스를 드래그하여 끝 지점(2번 위치)까지 이동
• 마우스를 놓으면 해당 크기로 생성
• 생성된 요소를 더블클릭하여 속성 설정

• 더블클릭 → 속성 창 열림
• 주소, 색상, 크기, 동작 방식 등 설정
• 위젯의 경우 반드시 외부 장치 주소를 확인해야 정상 동작합니다.

도형 및 위젯 생성 과정을 아래 영상에서 확인할 수 있습니다.

• 도형을 그려놓고 동작하지 않는다고 문의하는 경우 → 도형은 동작하지 않습니다.
• 위젯을 추가했지만 주소를 설정하지 않은 경우 → 동작하지 않습니다.
• 크기 조정 후 위치가 어긋나는 경우 → 정렬 기능 사용 권장

키워드: Comfile Studio 위젯, 도형 차이, 위젯이란, 화면 그리기, HMI 위젯 생성, 외부장치 주소 연동
