이벤트란 특정 조건을 지속적으로 감시하다가 조건이 만족되면 할당된 <액션>을 수행하는 기능입니다.

전역 이벤트는 HMI 전원이 켜져 있는 동안 항상 감시합니다. 따라서 과도하게 많이 사용하면 시스템 반응 속도가 느려질 수 있으므로 필요한 경우에만 사용하십시오.

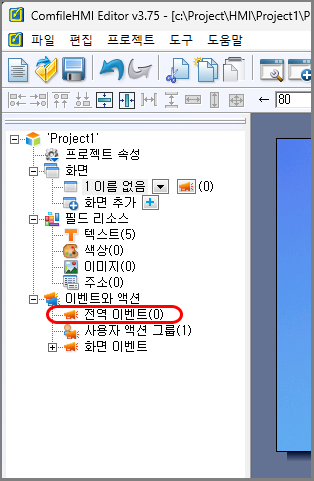

프로젝트 트리에서 전역 이벤트를 더블클릭하세요.

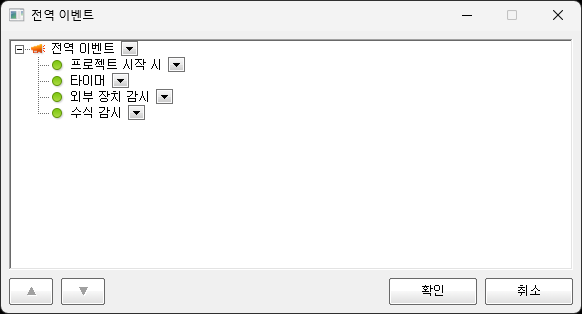

전역 이벤트 관리 창이 표시됩니다.

전역 이벤트 종류는 다음과 같습니다.

• 프로젝트 시작 시

전원 인가 후 부팅 완료 직전에 실행됩니다.

  주로 초기화 용도로 사용합니다.

• 타이머

지정한 주기로 반복 실행됩니다.

• 외부 장치 감시

외부 장치 값을 감시하다가 조건 만족 시 실행됩니다.

• 수식 감시

내부 변수 또는 수식 결과를 감시하다가 조건 만족 시 실행됩니다.

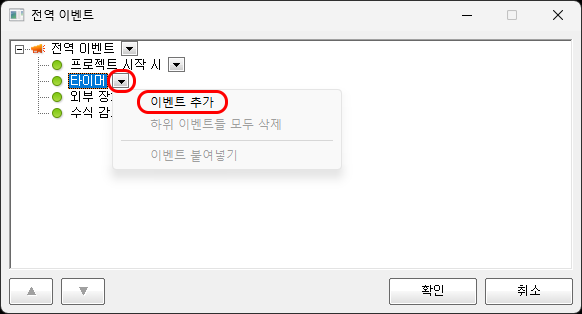

타이머 옆 아이콘을 눌러 이벤트를 추가합니다.

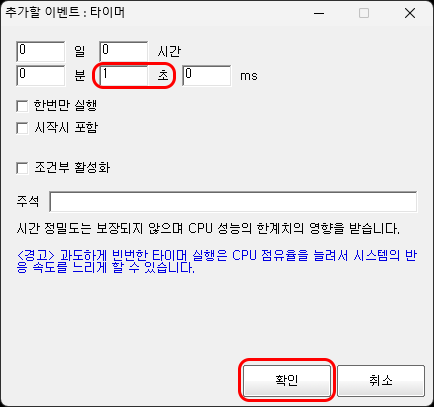

주기를 설정합니다. (예: 1초)

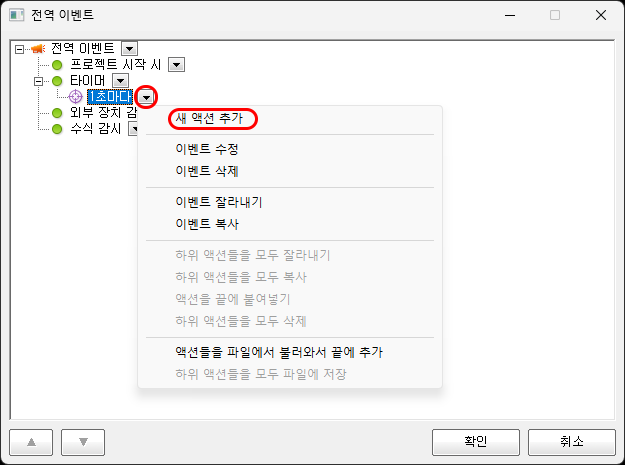

설정이 완료되면 지정한 주기마다 액션이 실행됩니다.

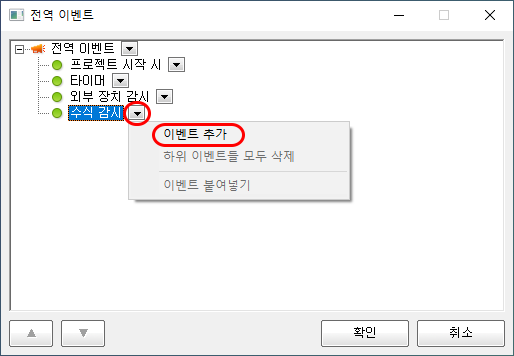

수식 감시 옆 아이콘을 눌러 이벤트를 추가합니다.

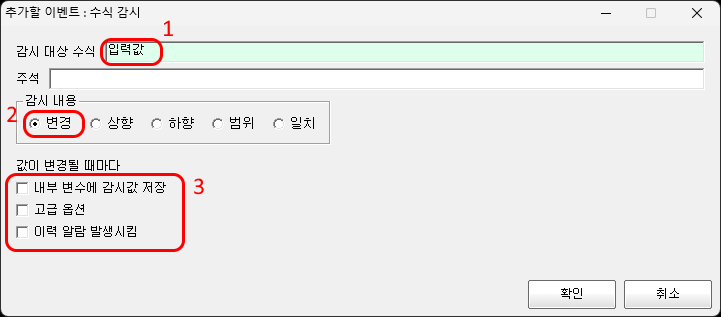

감시할 수식을 입력합니다.

예:

입력값

감시 조건 종류:

• 변경
• 상향
• 하향
• 범위 (진입 / 이탈)
• 일치

추가 옵션:

• 내부 변수에 감시값 저장
• 프로젝트 시작 시 강제 실행
• 발생 시 1회만 실행
• 무한 반복 (주의 필요)
• 반복 횟수 지정
• 이력 알람 발생

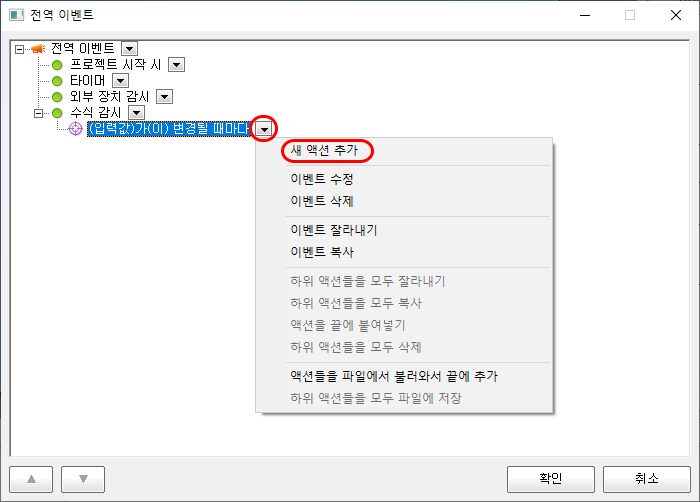

액션을 추가합니다.

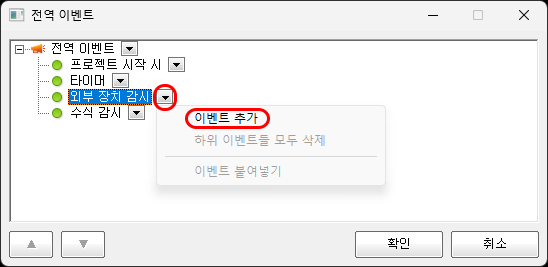

외부 장치 감시 아이콘을 눌러 이벤트를 추가합니다.

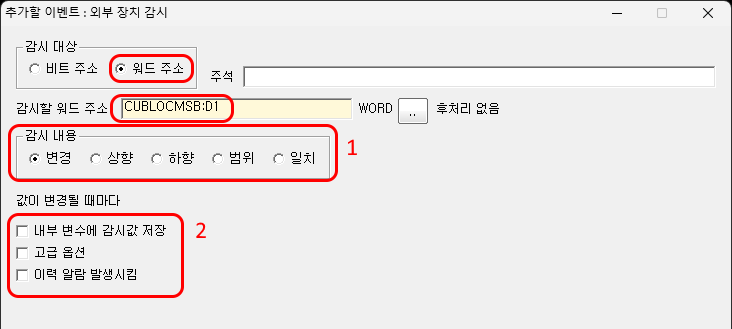

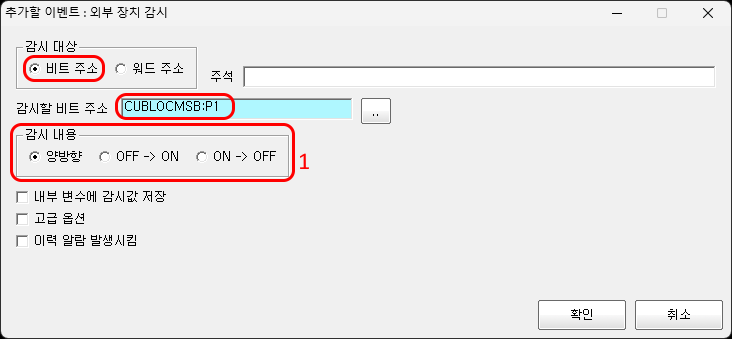

비트 주소 또는 워드 주소를 선택합니다.

감시 방식:

• 양방향
• OFF → ON (라이징 에지)
• ON → OFF (폴링 에지)

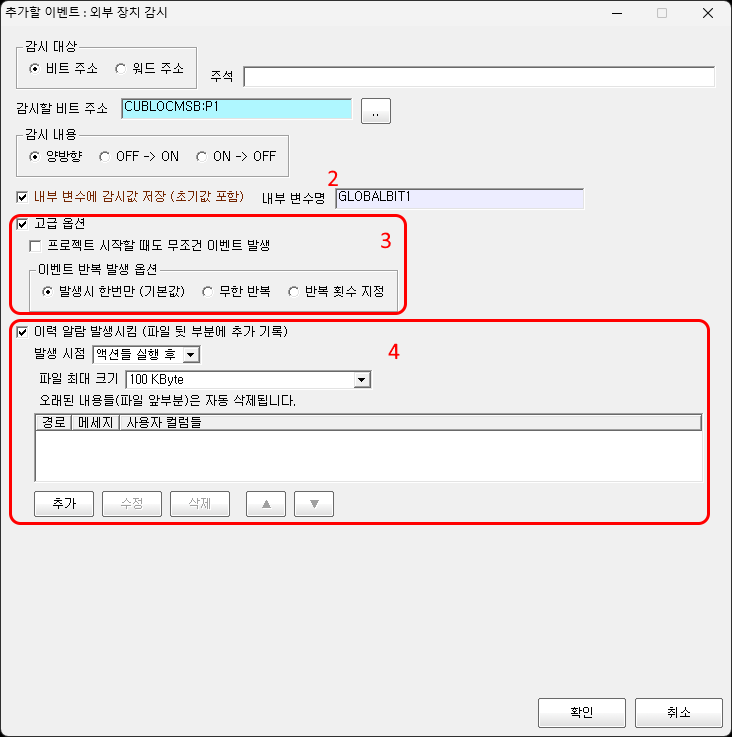

추가 옵션:

• 내부 변수에 값 저장
• 시작 시 강제 실행
• 1회 실행 / 무한 반복 / 반복 횟수 지정
• 이력 알람 발생

감시 조건:

• 변경
• 상향
• 하향
• 범위 (진입 / 이탈)
• 일치

추가 옵션:

• 내부 변수에 감시값 저장
• 시작 시 강제 실행
• 1회 실행 / 무한 반복 / 반복 횟수 지정
• 이력 알람 발생

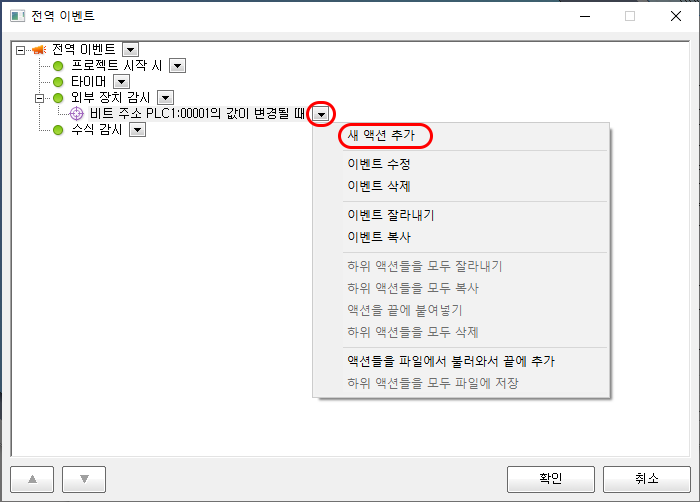

액션을 추가합니다.

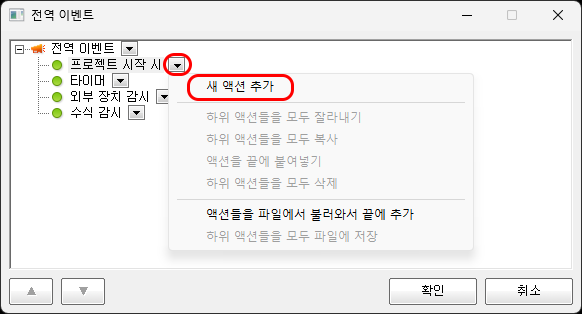

프로젝트 시작 시 실행할 액션만 추가하면 됩니다.

---
