프로젝트 속성 수정

Comfile Studio에서 프로젝트의 전체 동작 환경
(통신, 화면, 로딩 이미지, 사용자 파일, 네트워크 기능 등)을 설정하는 <프로젝트 속성> 메뉴에 대한 사용 설명입니다.

왼쪽 프로젝트 창에서 <프로젝트 속성>을 더블클릭하면 프로젝트 속성 수정 창이 표시됩니다.

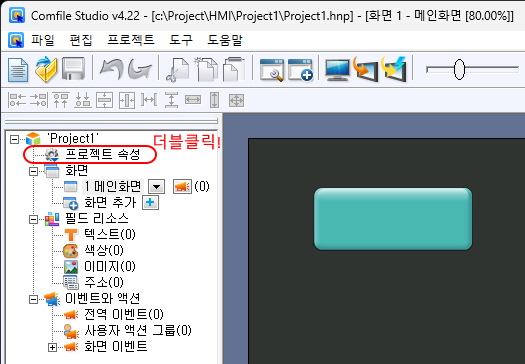

프로젝트 트리에서 ‘프로젝트 속성’을 더블클릭하여 설정 창을 여는 화면

통신구성

통신구성 섹션에서는 프로젝트 생성 시 구성한 통신 내용을 변경하거나 새로운 회선을 추가할 수 있습니다.

회선 명칭을 클릭하면 녹색 박스 영역에 해당 회선의 프로토콜 정보가 표시됩니다.

선택한 회선의 프로토콜 및 통신 설정 정보가 표시되는 화면

회선 명칭에서 마우스 오른쪽 버튼을 누르면 수정 또는 삭제가 가능합니다.

회선명을 우클릭하여 수정 또는 삭제 메뉴를 선택하는 화면

<회선 수정>을 선택하면 설정 창이 표시됩니다. 원하는 설정으로 변경한 뒤 확인 버튼을 누르면 수정이 완료됩니다.

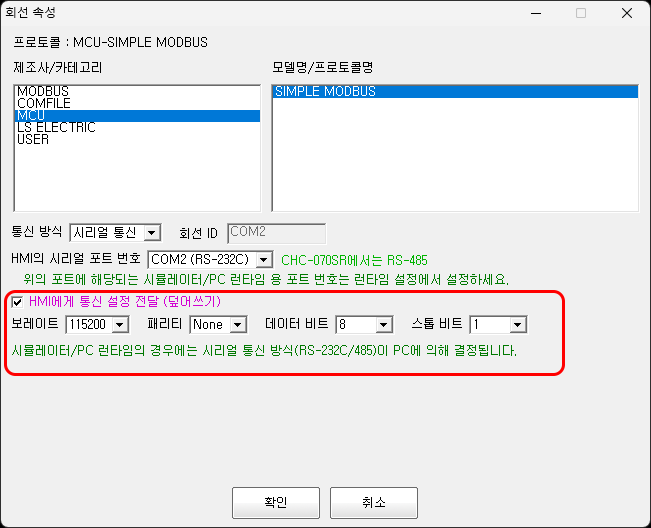

회선 수정 창에서 보레이트, 패리티 등 통신 옵션을 설정하는 화면

<HMI에게 통신설정 전달>을 선택하면 보레이트/패리티 등의 설정을 Comfile Studio에서 적용할 수 있습니다. 체크하지 않으면 HMI의 설정모드에서 직접 변경할 수 있습니다.

HMI 설정모드 진입 방법:

  1. 화면 우측 상단을 5회 연속 터치
  2. 설정모드에서 보레이트/패리티 등 통신 설정 변경 가능

또한 통신 간격을 설정할 수 있습니다.

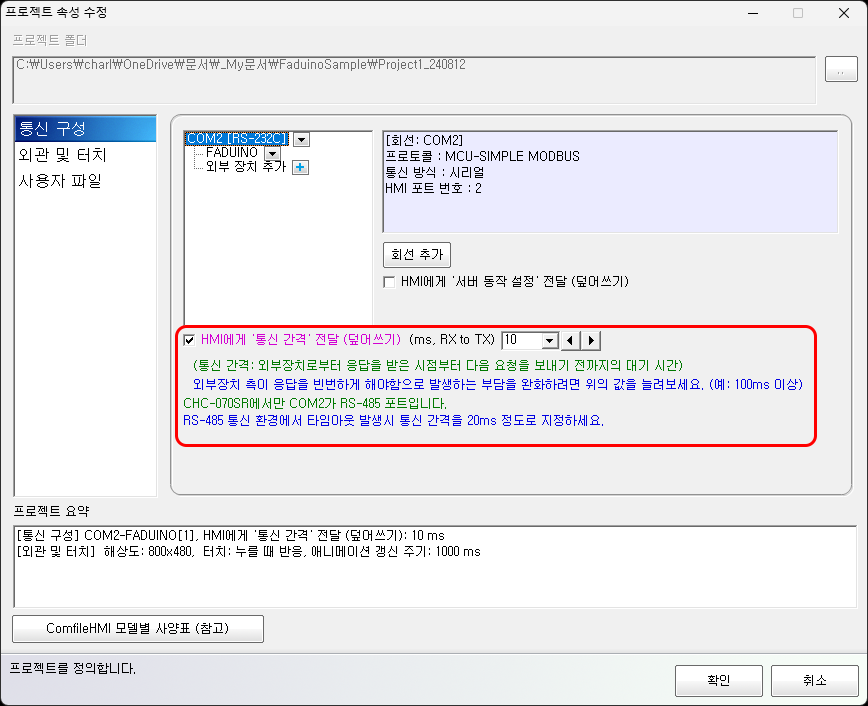

HMI와 PLC 간 통신 간격을 설정하는 화면

통신간격은 HMI가 PLC와 통신하는 주기를 의미합니다.

  1. 간격이 클수록 화면 반응 속도는 느려집니다.
  2. 대신 PLC는 제어 처리에 더 많은 시간을 사용할 수 있습니다.
  3. 성능이 낮은 PLC에서 통신간격을 0으로 설정하면 제어가 원활하지 않을 수 있으므로 적절한 간격을 설정하시기 바랍니다.

회선추가

<회선추가>를 클릭하면 새로운 통신 회선을 생성할 수 있습니다.

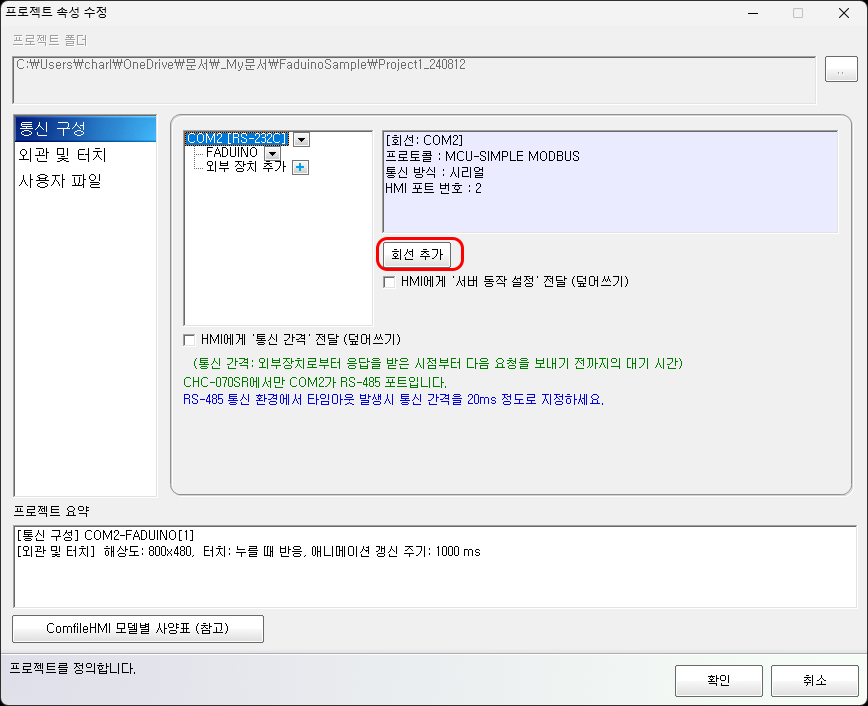

새로운 통신 회선을 추가하기 위한 포트 선택 화면

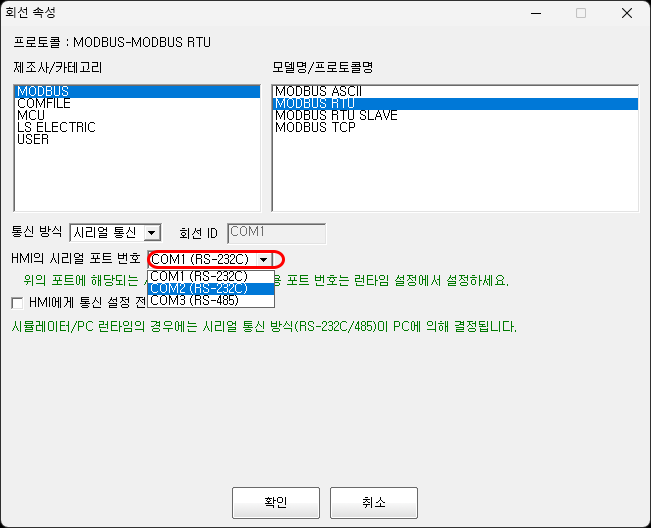

선택한 포트에 대한 프로토콜 및 통신 설정 화면

주의사항:

  1. 이미 사용 중인 포트는 선택할 수 없습니다.
  2. 모델에 따라 사용 가능한 포트 수가 다릅니다.
  3. CHA-XXXPR(오픈프레임형) 모델은 하나의 회선만 사용할 수 있습니다.

회선에 외부장치 추가

RS485를 사용하는 경우 하나의 회선에 여러 개의 외부장치를 연결할 수 있습니다. RS485에서만 1:N 통신이 가능합니다.

RS232는 1:1 통신만 가능하므로 하나의 회선에 하나의 외부장치만 연결할 수 있습니다.

포트 구성:

  • COM1, COM2 : RS232C

(RS232-TO-RS485 컨버터 사용 시 RS485 포트로 활용 가능)

  • COM3 : RS485 포트

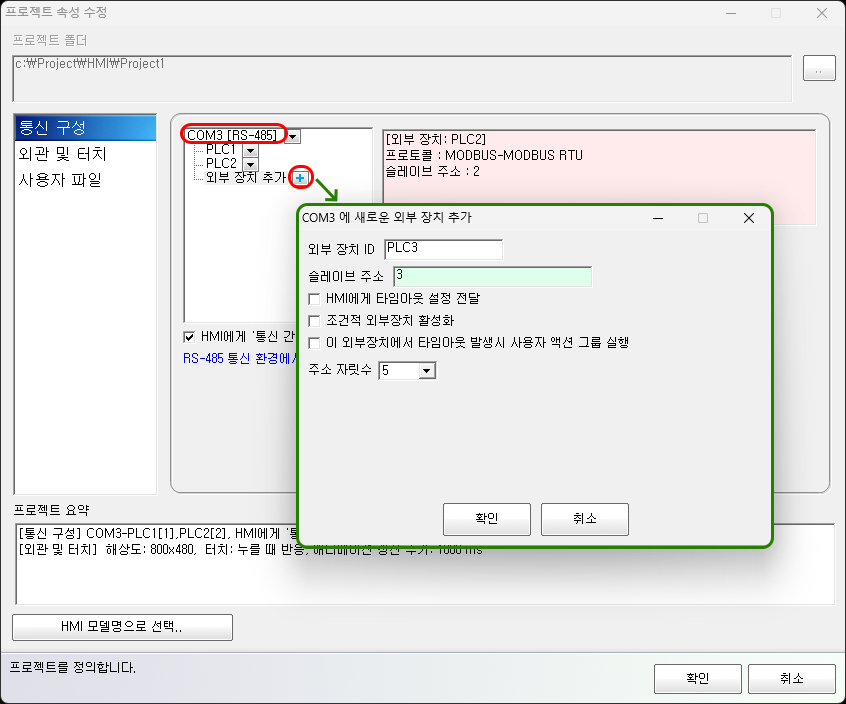

각 COM 포트의 통신 방식(RS232/RS485)을 보여주는 화면

외부장치추가 옆의 + 버튼을 클릭하여 외부장치를 추가합니다.

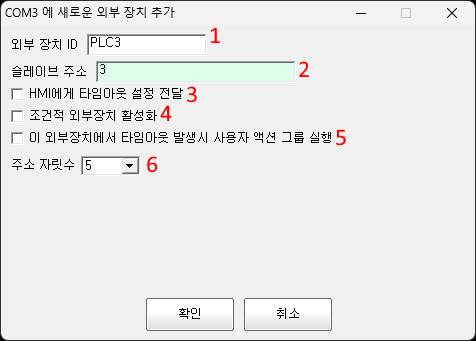

외부장치의 ID, 슬레이브 주소, 타임아웃 등을 설정하는 화면

외부장치 설정 항목:

1. 외부 장치 ID

외부장치의 ID를 지정합니다.

2. 슬레이브 주소

외부장치의 슬레이브 주소를 지정합니다. 외부장치의 사정에 따라 슬레이브 주소가 가변적일 경우에 대비해 수식으로도 지정할 수 있습니다.

3. HMI에게 타임아웃 설정 전달

외부장치의 타임아웃(ms) 설정을 HMI에서 할 수 있지만 항상 특정한 값으로 덮어쓰고 싶을 때 체크하고 지정합니다.

4. 조건적 외부장치 활성화

'조건적 외부 장치 활성화'를 체크하면 특정 외부 장치에 대한 통신의 활성화 여부를 실시간으로 조건식에 따라 조정할 수 있습니다. 상황에 따라서 특정 외부 장치가 전혀 쓰이지 않는 경우에 불필요한 패킷 낭비나 타임아웃 발생을 방지하기 위해 사용합니다.

5. 이 외부장치에서 타임아웃 발생시 사용자 액션 그룹 실행

'이 외부장치에서 타임아웃 발생시 사용자 액션 그룹 실행'을 체크하면 타임아웃이 발생되는 순간 특정 사용자 액션 그룹을 실행할 수 있습니다. 외부장치별로 타임아웃시 각기 다른 특정한 동작을 하고 싶을 때 유용하게 사용할 수 있습니다.

6. 주소 자릿수

Modbus의 주소 자릿수 체계를 몇으로 할지 결정합니다. 예를 들어 5인 경우는 “30001”이라고 지정하며 6인 경우는 “300001”이라고 지정할 수 있습니다. 자릿수가 클 수록 더 큰 범위의 주소값을 지정할 수 있습니다.

총 4개의 외부장치를 COM3에 추가하였습니다.

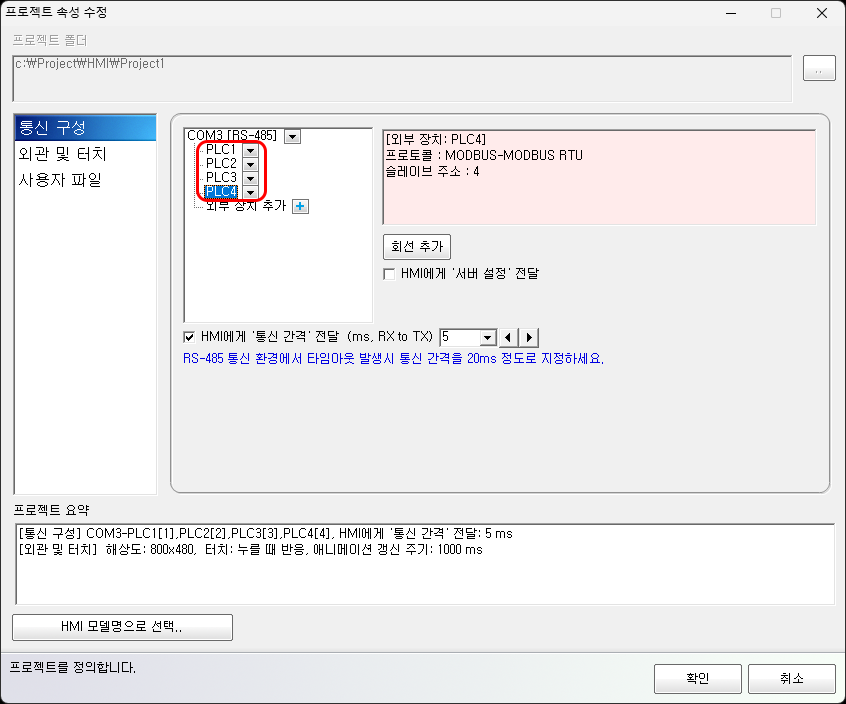

COM3 회선에 여러 외부장치가 등록된 화면

외관 및 터치

<외관및 터치> 섹션에서 버튼 동작 시점을 설정할 수 있습니다.

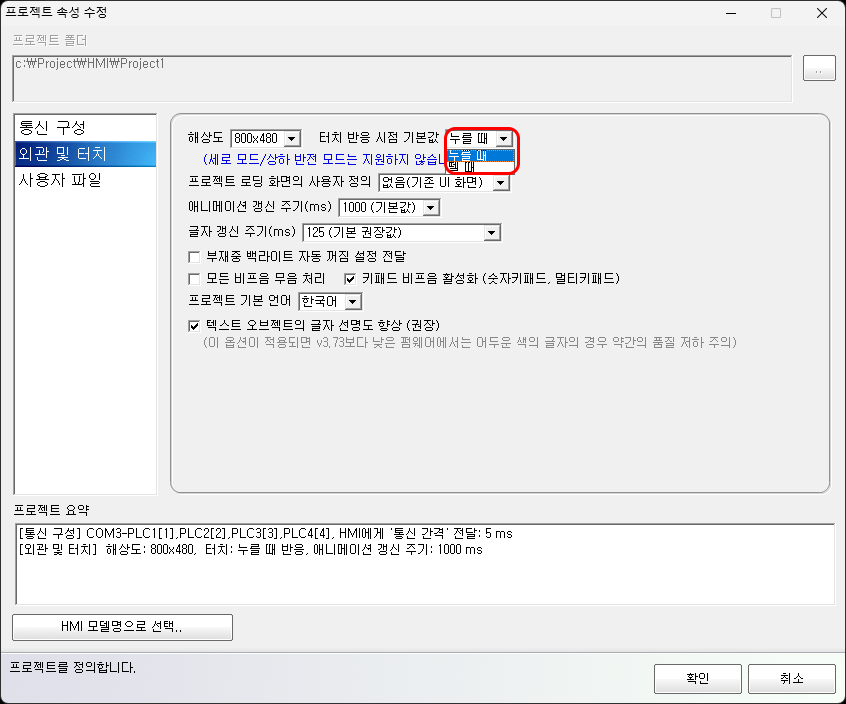

버튼 터치 동작 시점을 설정하는 화면

화면 해상도는 직접 설정하거나 <HMI모델명으로 선택>에서 자동으로 설정할 수 있습니다.

해상도를 직접 입력하여 설정하는 화면

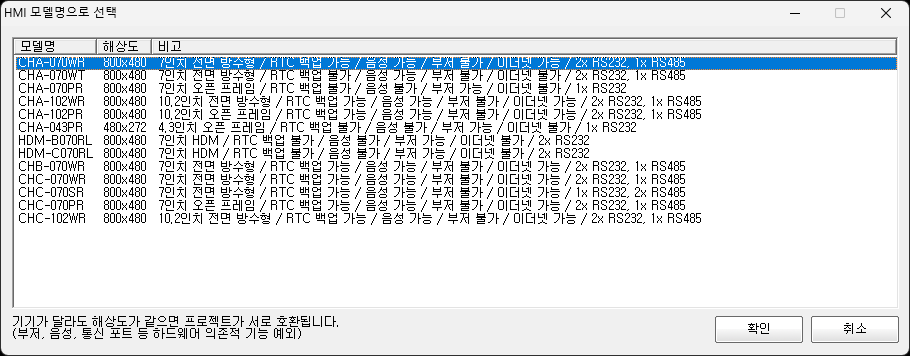

HMI 모델 기준으로 해상도를 자동 선택하는 화면

프로젝트 로딩 화면

HMI 전원이 켜질 때 표시되는 시스템 로딩 화면을 사용자 이미지로 변경할 수 있습니다.

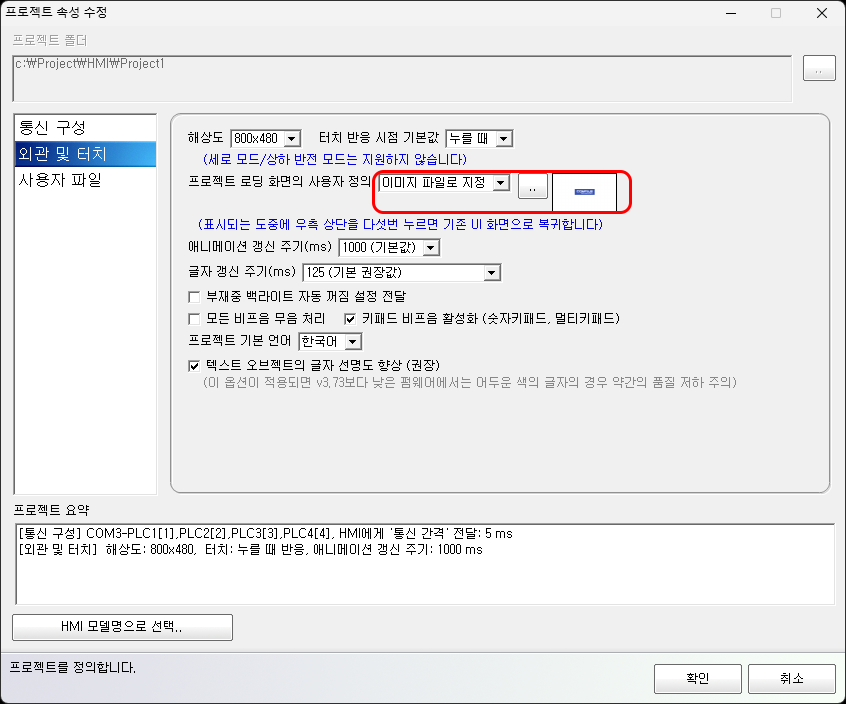

프로젝트 로딩 화면을 사용자 이미지로 교체하는 설정 화면

그래픽 파일은 HMI 해상도에 맞는 PNG 파일을 사용하시기 바랍니다.

  1. 예: CHA-070WR → 800 x 480

이미지 갱신 주기

이 옵션은 <이미지>, <간접이미지> 오브젝트에만 적용됩니다.

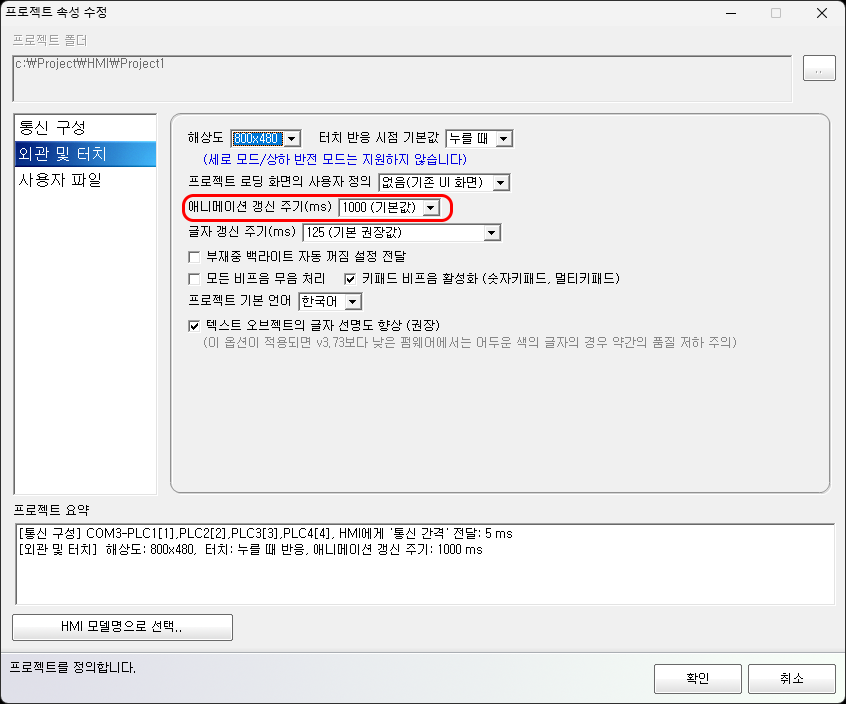

이미지 표시 주기를 설정하는 화면

기본값은 1초입니다.

  1. 주기를 짧게 설정하면 애니메이션 효과가 더 부드럽게 표시됩니다.
  2. 통신 부하가 증가할 수 있으므로 시스템 상황에 맞게 설정하시기 바랍니다.

키패드 비프음 활성화

키패드를 터치할 때 발생하는 비프음을 활성화 또는 비활성화할 수 있습니다.

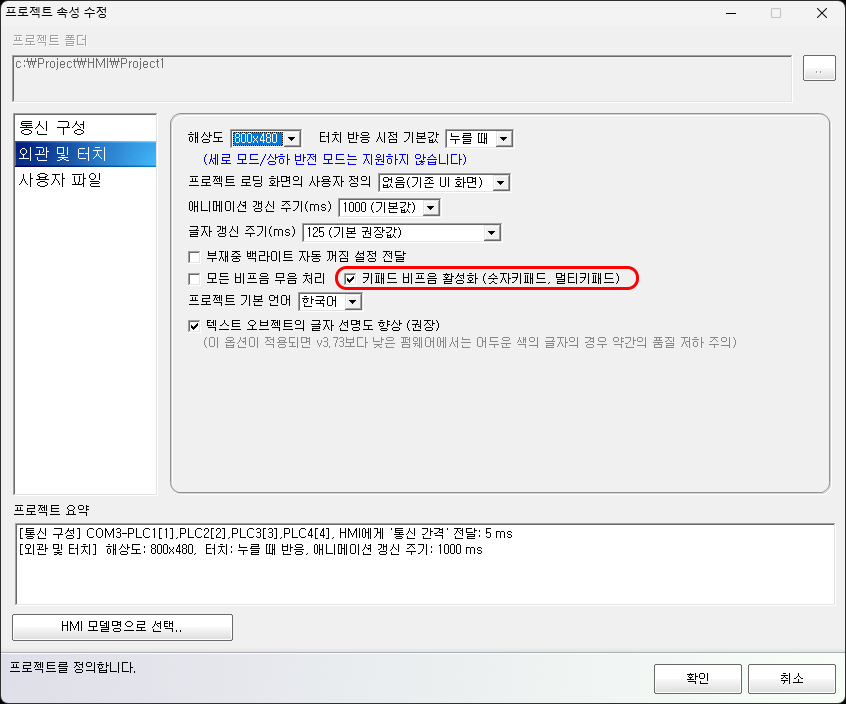

키패드 터치 시 비프음 출력 여부를 설정하는 화면

사용자파일

<사용자파일> 섹션은 프로젝트 전송 시 함께 전송할 파일을 관리하는 영역입니다.

예:

  1. wav 음성 파일
  2. ttf 글꼴 파일

파일을 HMI로 전송하려면 반드시 이 섹션에 추가해야 합니다. 그래야 <프로젝트 전송> 시 해당 파일도 함께 전송됩니다.

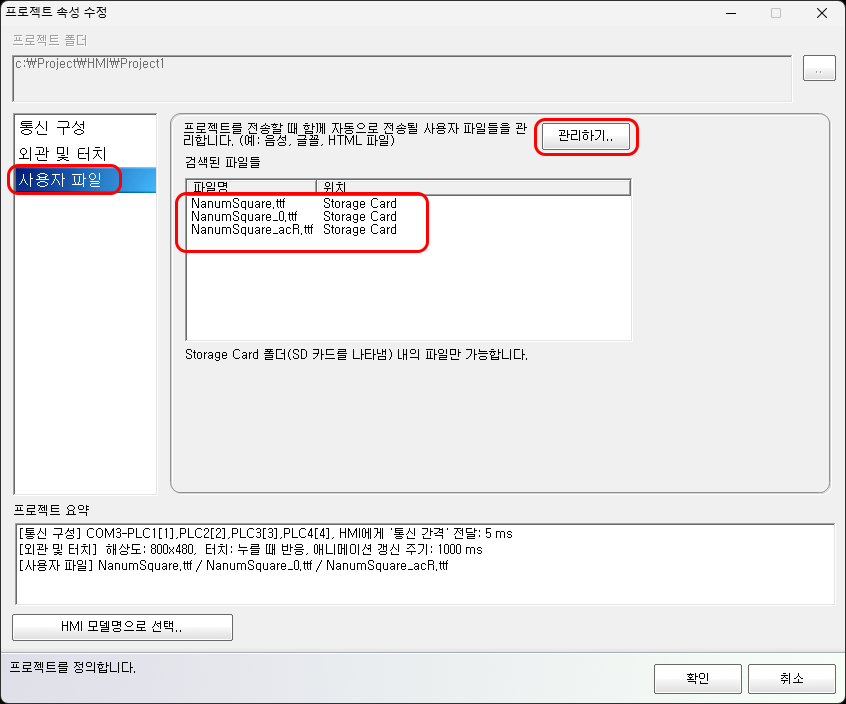

프로젝트와 함께 전송될 사용자 파일을 관리하는 화면

<관리하기>를 누르면 아래와 같은 폴더 구조가 표시됩니다.

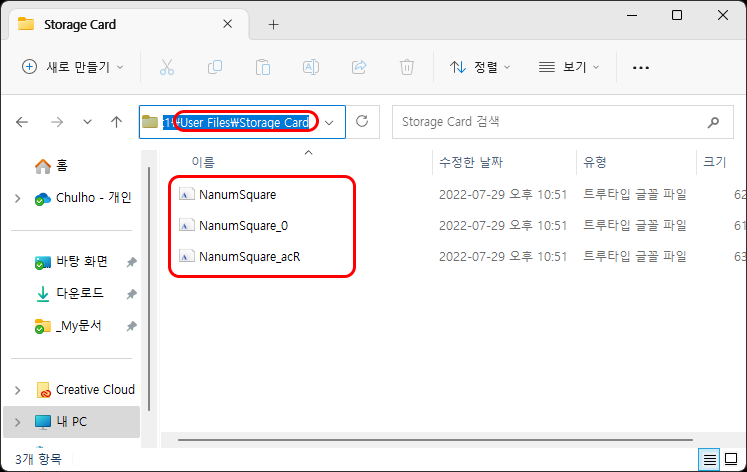

프로젝트 폴더 내부의 Storage Card 디렉터리를 보여주는 화면

  1. <Storage Card> 폴더 안에 microSD카드로 저장할 파일을 복사하십시오.
  2. 음성파일은 반드시 wav 포맷(16bit-PCM)이어야 합니다.

백라이트 OFF 시간설정

화면 터치가 없을 경우 일정 시간이 지나면 백라이트를 자동으로 OFF하는 기능입니다.

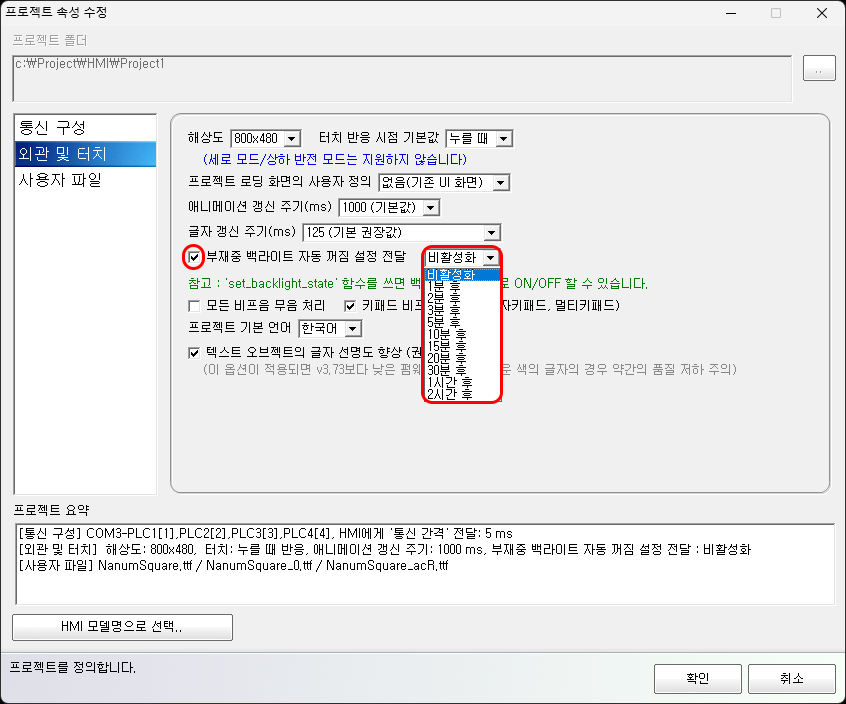

터치 미입력 시 백라이트 자동 OFF 시간을 설정하는 화면

이더넷 MODBUS-TCP 활성화

체크하면 이더넷 포트를 활성화한 뒤 MODBUS-TCP 슬레이브 서버로 동작합니다.

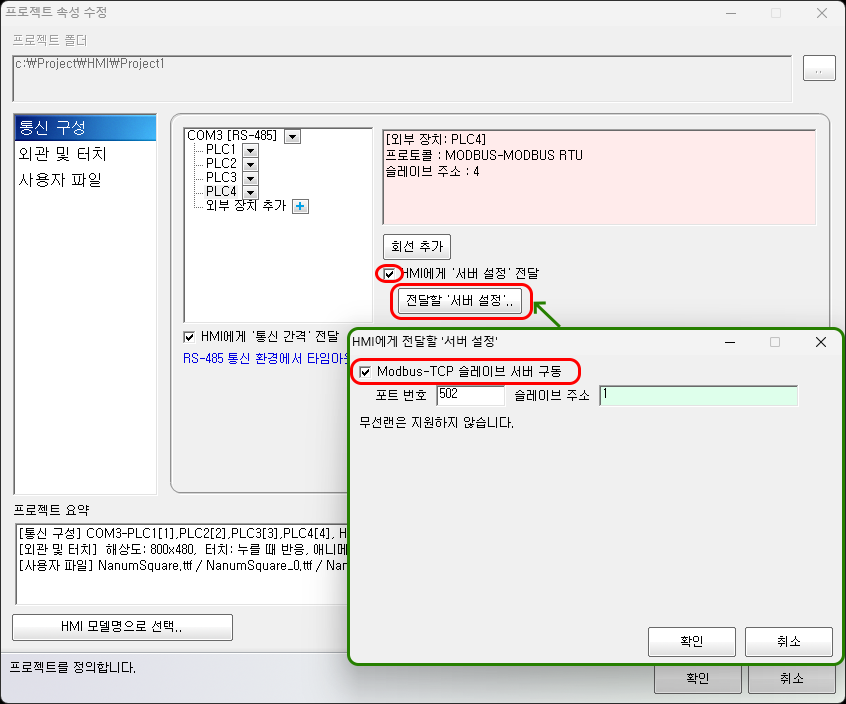

이더넷 MODBUS-TCP 슬레이브 서버 기능을 활성화하는 설정 화면

  1. 이 기능은 이더넷 포트가 있는 제품에서만 사용할 수 있습니다.
