이벤트란 특정 조건을 감시하다가 조건이 만족되면 할당된 <액션>을 수행하는 기능입니다.

화면 이벤트는 해당 화면이 표시되어 있는 동안만 이벤트 조건을 검사합니다.

• 이벤트 : 트리거(방아쇠) 역할
• 액션 : 실행(총알) 역할

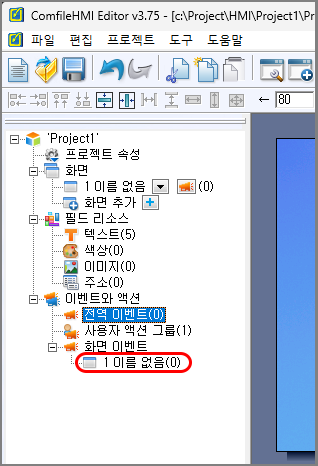

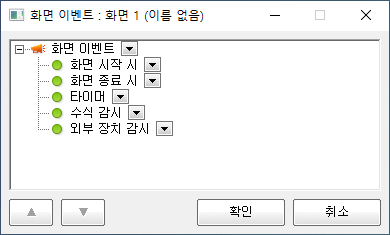

프로젝트 트리에서 원하는 화면 이름을 더블클릭하여 화면 이벤트 창을 엽니다.

• 화면 시작시

해당 화면이 표시될 때 1회 실행됩니다.

• 화면 종료시

해당 화면이 닫힐 때 1회 실행됩니다.

• 타이머

화면이 표시되어 있는 동안 주기적으로 실행됩니다.

• 장치 감시

화면이 표시되어 있는 동안 외부 장치를 감시합니다.

• 수식 감시

화면이 표시되어 있는 동안 내부 변수 또는 수식을 감시합니다.

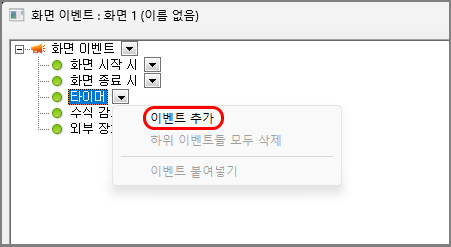

타이머 옆 아이콘을 눌러 이벤트를 추가합니다.

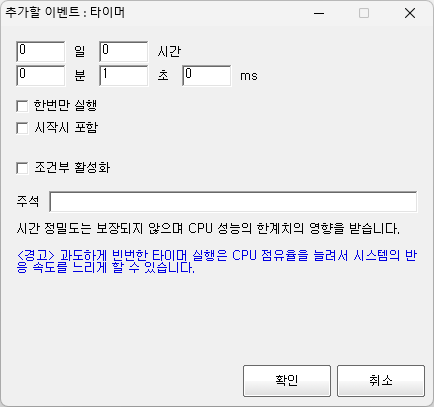

주기를 설정합니다. (예: 1초)

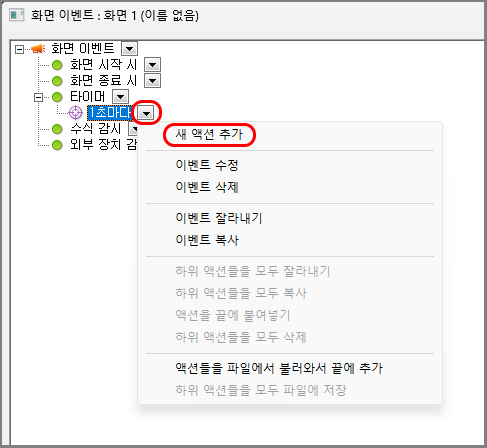

설정 후 주기마다 실행할 액션을 추가합니다.

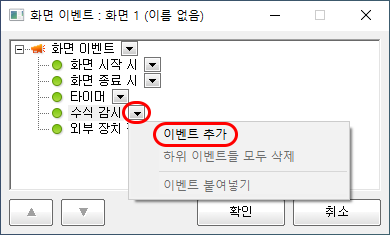

수식 감시 아이콘을 눌러 이벤트를 추가합니다.

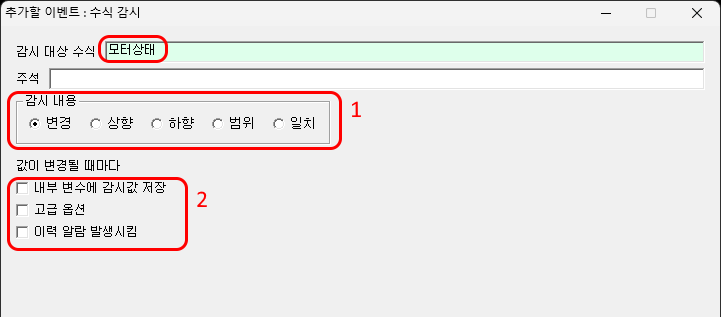

감시할 수식 조건을 입력합니다. (내부 변수 또는 단순 수식 사용 가능)

감시 조건 종류:

• 변경
• 상향
• 하향
• 범위 (진입 / 이탈)
• 일치

추가 옵션:

• 내부 변수에 감시값 저장
• 프로젝트 시작 시 강제 실행
• 1회 실행
• 무한 반복 (주의 필요)
• 반복 횟수 지정
• 이력 알람 발생

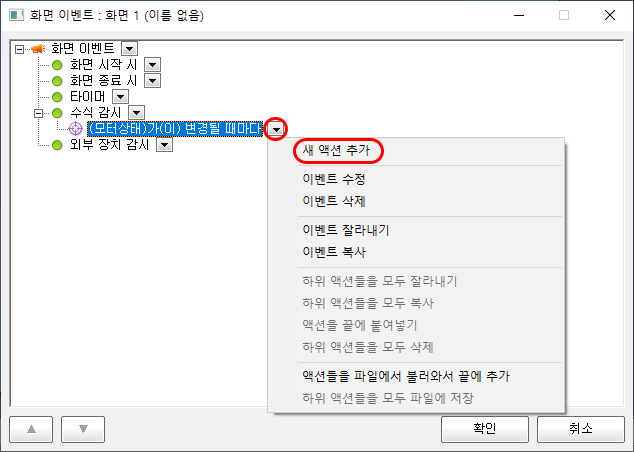

조건 만족 시 실행할 액션을 추가합니다.

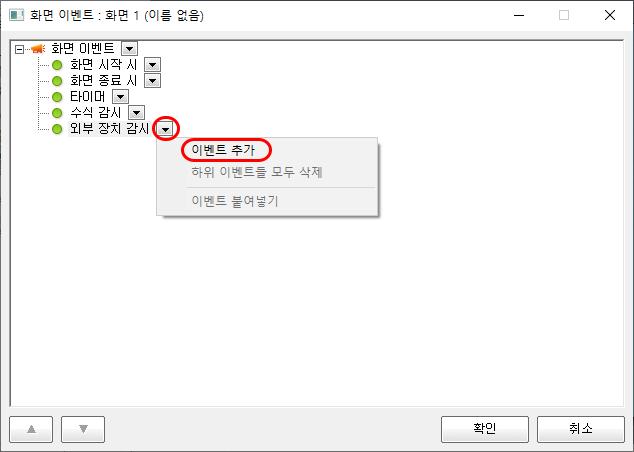

외부 장치 감시 아이콘을 눌러 이벤트를 추가합니다.

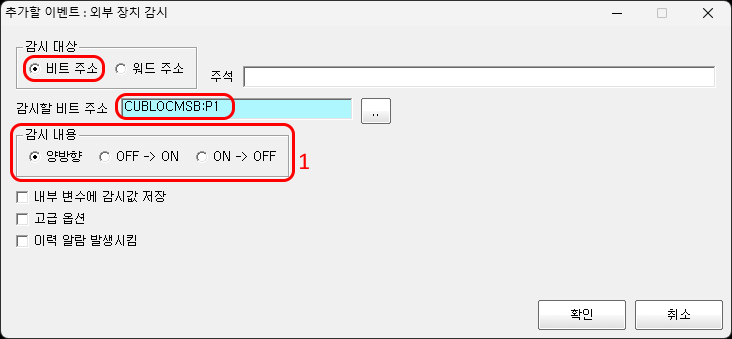

감시 대상은 다음 중 선택합니다.

• 비트 주소
• 워드 주소

감시 방식:

• 양방향
• OFF → ON (라이징 에지)
• ON → OFF (폴링 에지)

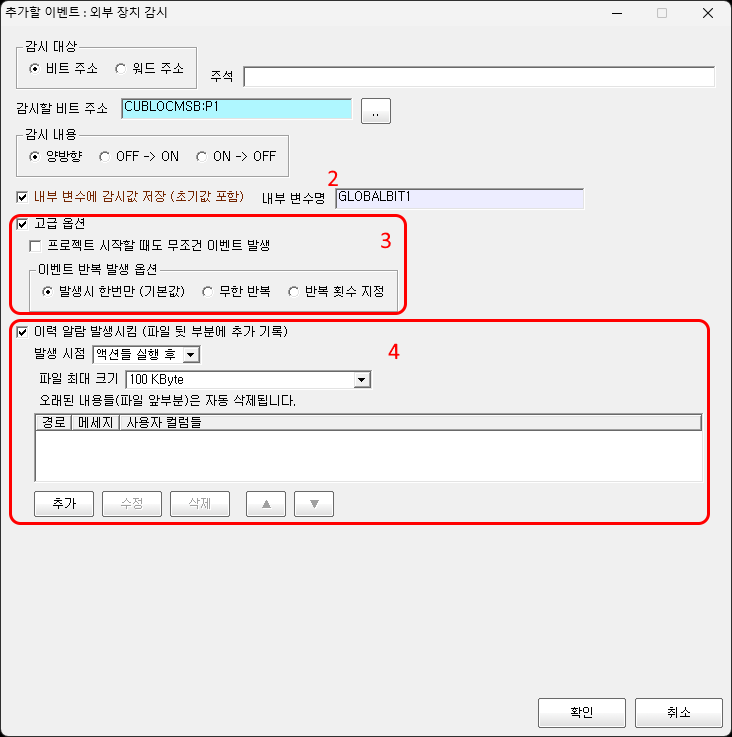

추가 옵션:

• 내부 변수에 값 저장 (0 또는 1)
• 시작 시 강제 실행
• 1회 실행 / 무한 반복 / 반복 횟수 지정
• 이력 알람 발생

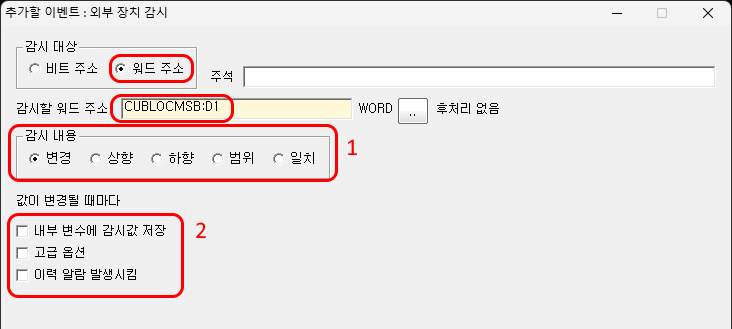

감시 조건:

• 변경
• 상향
• 하향
• 범위 (진입 / 이탈)
• 일치

추가 옵션:

• 내부 변수에 감시값 저장
• 시작 시 강제 실행
• 1회 실행 / 무한 반복 / 반복 횟수 지정
• 이력 알람 발생

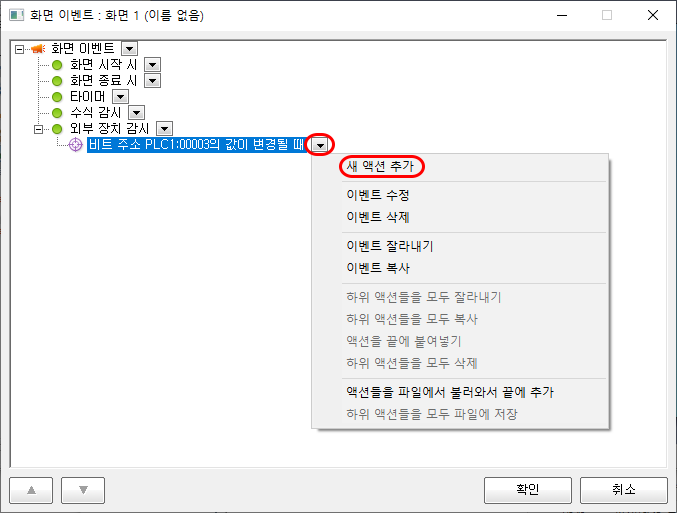

조건 만족 시 실행할 액션을 추가합니다.

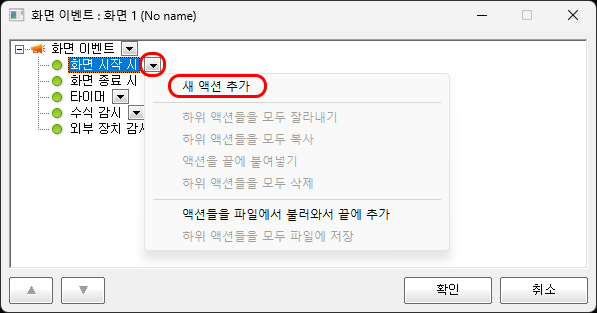

화면이 표시될 때 실행할 액션을 추가합니다.

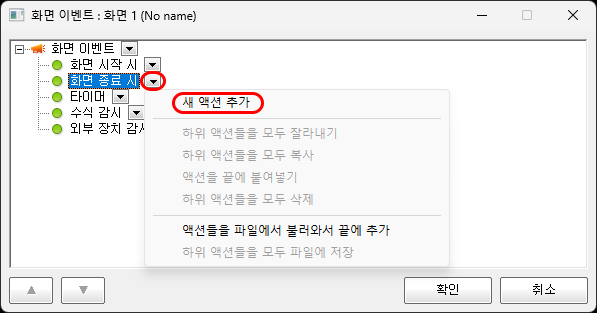

화면이 종료될 때 실행할 액션을 추가합니다.

이벤트 조건만 설정하고 액션을 추가하지 않으면 조건이 만족되어도 아무 동작도 수행되지 않습니다.
