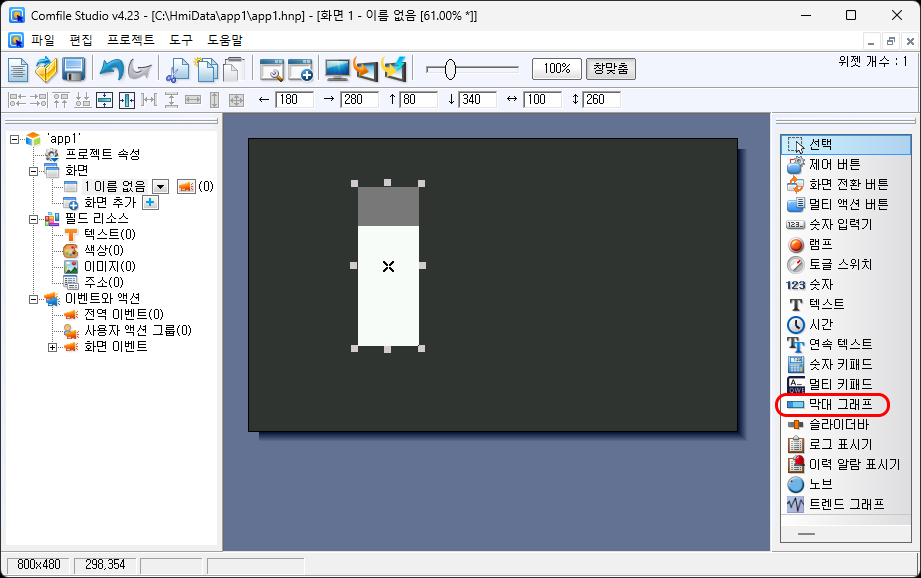

막대 그래프
막대 그래프는 외부 장치 값 또는 내부 변수 값을 막대 형태로 시각화하는 위젯입니다.
센서값, 온도, 압력, 진행률, 레벨 표시 등에 사용됩니다.
그래프 속성
막대그래프를 더블클릭하면 속성 창이 열립니다.

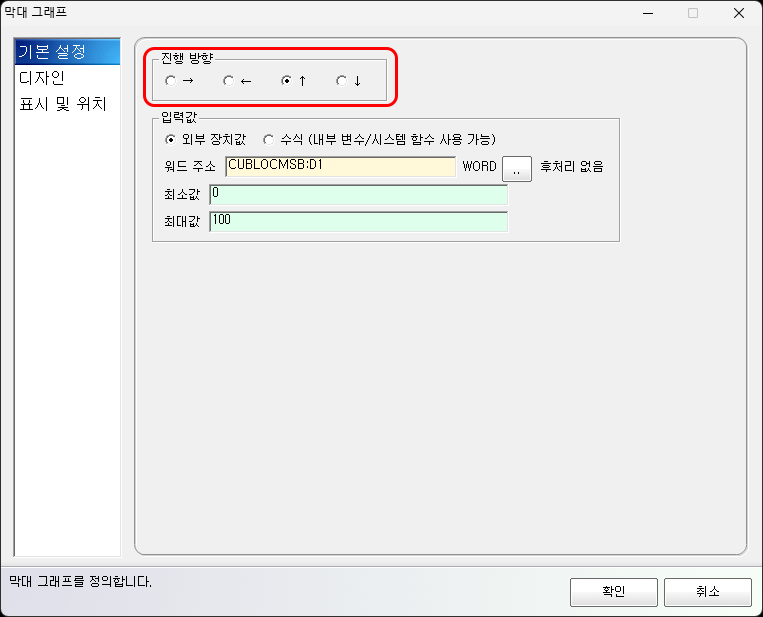

진행 방향 설정
막대가 채워지는 방향을 설정합니다.
- 좌 → 우
- 우 → 좌
- 하 → 상
- 상 → 하
표시 목적에 맞는 방향을 선택하십시오.
값 읽기 방식
외부 장치 값 또는 내부 수식을 사용할 수 있습니다.

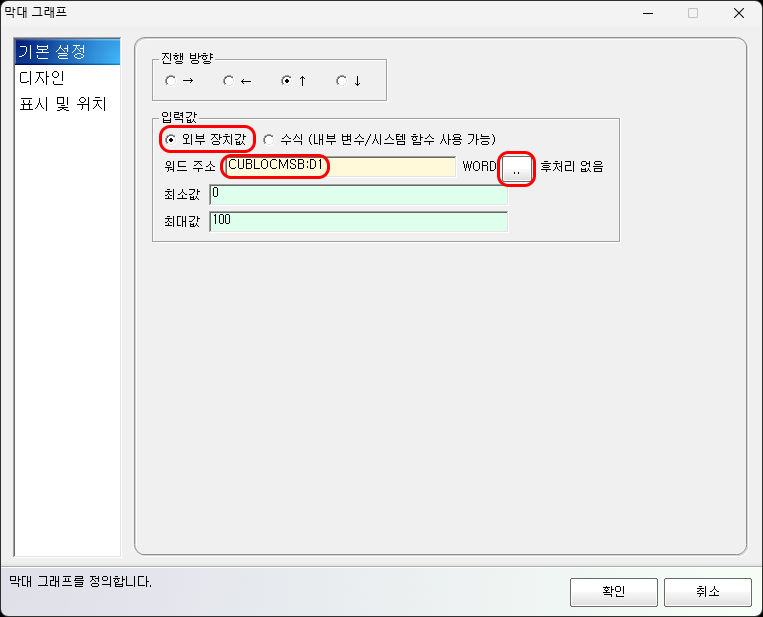

외부 장치(PLC, MCU)의 워드 주소 값을 읽어 반영합니다.

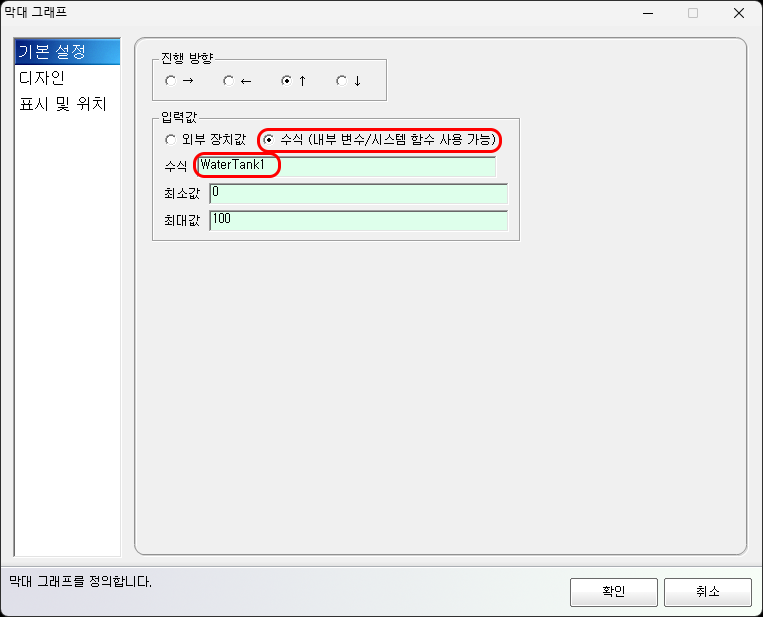

내부 변수 또는 수식을 입력하여 그래프를 제어할 수도 있습니다.
예:
Temperature PressureValue * 10 Speed / 2

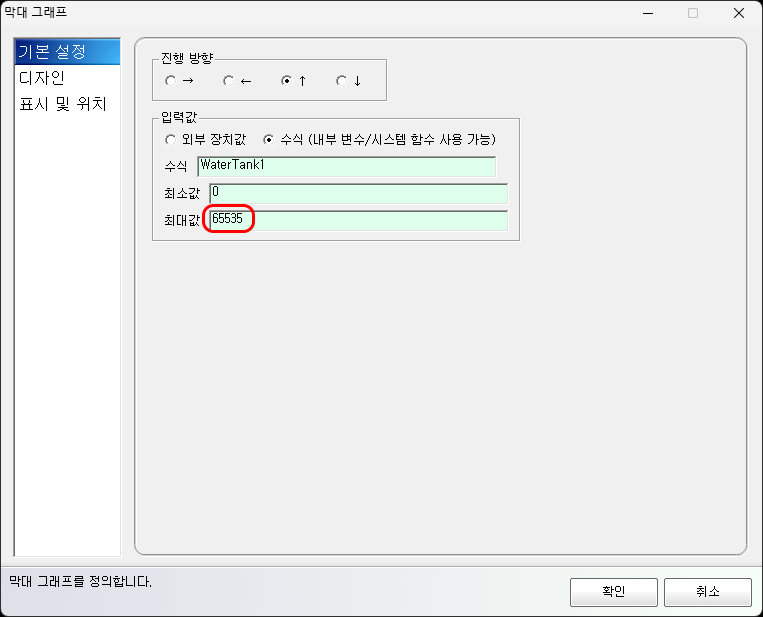

최대값 설정
막대가 100%로 채워지는 기준값을 설정합니다.
예:
최대값 = 100 입력값이 100이면 막대가 전체 채워집니다.
입력값이 최대값을 초과하면 최대치로 표시됩니다.

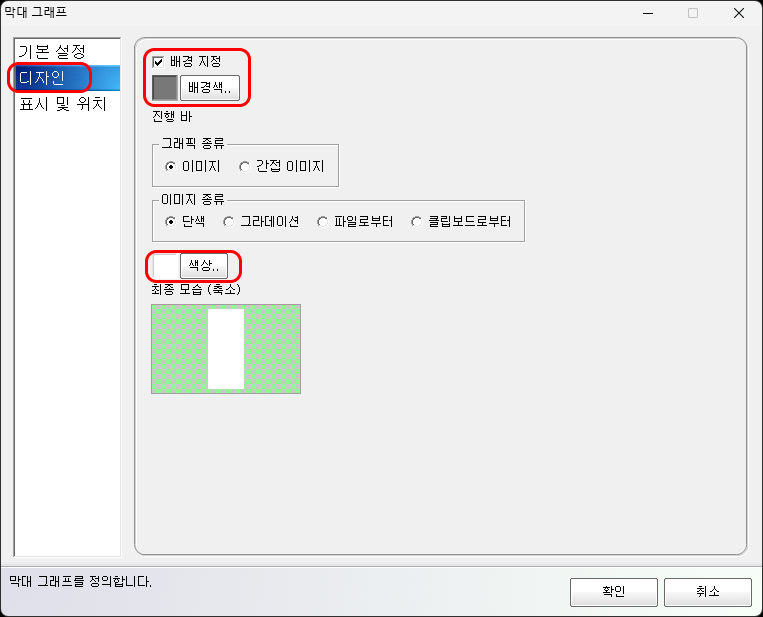

디자인 설정
그래프의 배경색과 진행바 색상을 설정할 수 있습니다.
가시성을 고려하여 대비가 명확한 색상을 사용하는 것이 좋습니다.

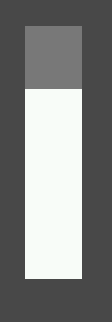

표시 결과 예
위와 같이 설정하면,
- 배경은 회색
- 진행 막대는 흰색
형태로 표시됩니다.
동작 예시

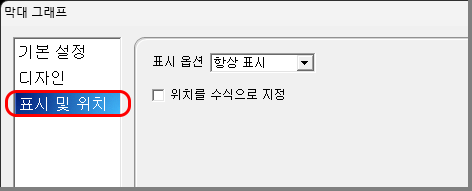

표시 및 위치
자주 묻는 질문
Q. 막대가 끝까지 차지 않습니다. → 최대값 설정을 확인하십시오.
Q. 값이 변해도 막대가 움직이지 않습니다. → 읽기 주소 또는 수식이 올바른지 확인하십시오.
Q. 방향을 바꾸고 싶습니다. → 진행 방향 옵션을 변경하십시오.
