이 문서는 제어 버튼에서 선택할 수 있는 목적지 종류와 각 동작 방식을 설명합니다.

목적지란 버튼이 값을 기록할 대상입니다.

• 외부 장치 (PLC 등)
• 내부 변수
• 내부 메모리
• 문자열 주소

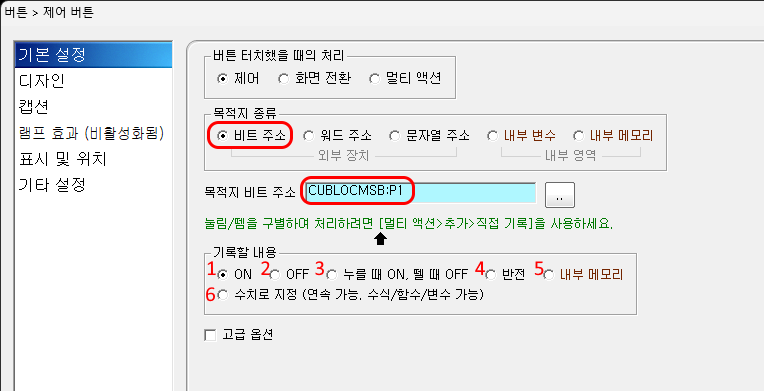

비트 주소는 ON/OFF 형태의 제어에 사용됩니다.

1. ON → 누르면 1 기록
2. OFF → 누르면 0 기록
3. 누를 때 ON / 뗄 때 OFF → 누르는 동안만 1 유지
4. 반전 → 현재 상태를 반대로 변경 (1→0, 0→1)
5. 내부 메모리 → 내부 메모리 값이 0이면 0, 0이 아니면 1 기록
6. 수치로 지정 (연속 가능) → 0은 0, 그 외는 1로 기록

연속 기록 설정 시 지정한 주소부터 순차적으로 기록됩니다.

사용 예:

• 릴레이 ON/OFF
• 모터 기동 신호
• 알람 리셋 신호

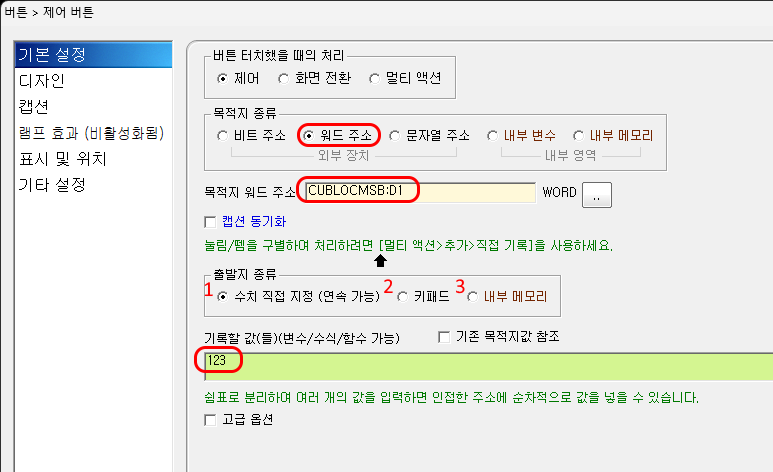

워드 주소는 수치값(정수/실수)을 기록할 때 사용합니다.

1. 수치 직접 지정 (연속 가능)
2. 키패드 → 화면 중앙 키패드 입력값 기록
3. 내부 메모리 → 내부 메모리 값 기록

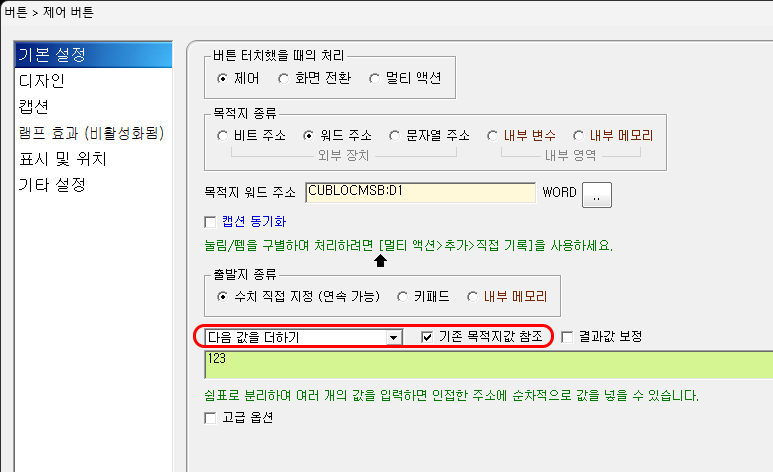

기존 목적지값 참조: 기존 값에 더하거나 빼는 방식으로 동작합니다.

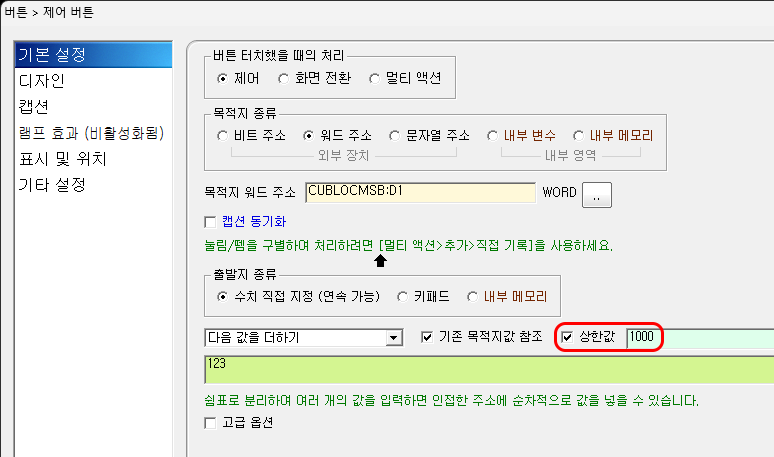

결과값 보정: 연산 결과의 상한/하한 제한 가능

사용 예:

• 속도 증가 버튼
• 설정값 가감 버튼
• 온도 목표값 변경

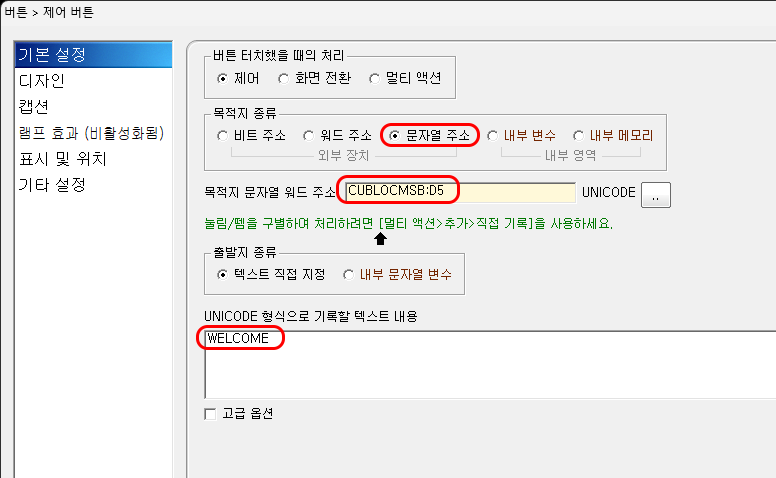

문자열을 PLC에 기록할 때 사용합니다.

시작 주소부터 연속된 워드에 유니코드 값이 기록됩니다.

예: D5에 “WELCOME” 기록

• D5 ← 'W'
• D6 ← 'E'
• D7 ← 'L'
• D8 ← 'C'
• D9 ← 'O'
• D10 ← 'M'
• D11 ← 'E'
• D12 ← 0 (종료코드)

사용 예:

• 제품 코드 전송
• 로그인 ID 전송
• 장비 이름 설정

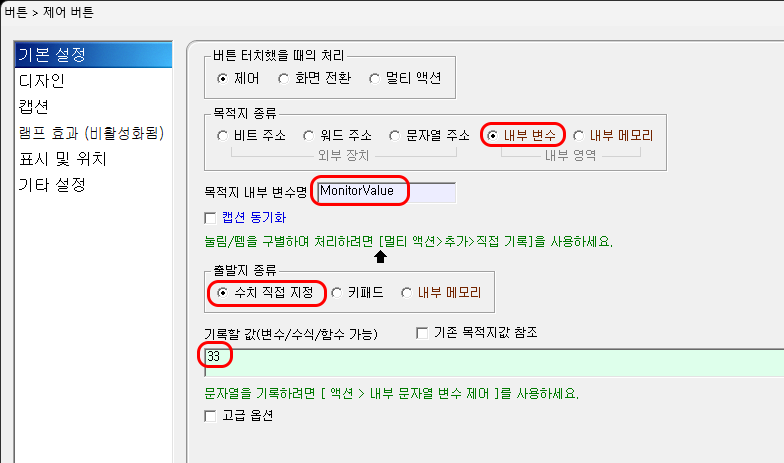

내부 변수는 HMI 내부에 존재하는 전역 수치 변수입니다.

예:

MonitorValue = 33

특징:

• 전원 OFF 시 값 보존되지 않음
• 모든 화면에서 공유 가능

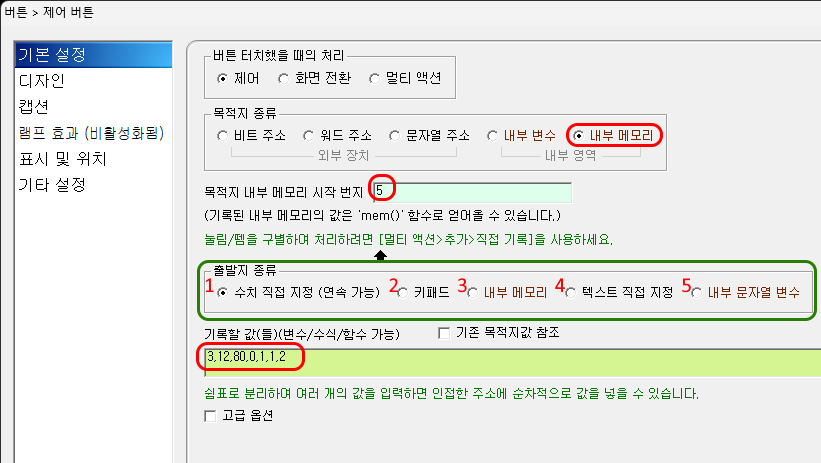

내부 메모리는 배열 형태의 내부 저장 공간입니다.

예: 내부 메모리 5번지부터 3, 30, 23, 0 기록

1. 수치 직접 지정
2. 키패드 입력값 기록
3. 다른 내부 메모리 값 복사
4. 텍스트 직접 지정 (유니코드 저장)
5. 내부 문자열 변수 복사

Q. 버튼을 눌렀는데 PLC 값이 바뀌지 않습니다. → 통신 설정 또는 주소가 실제 PLC 주소와 일치하는지 확인하십시오.

Q. 값이 전원 껐다 켜면 사라집니다. → 내부 변수/내부 메모리는 기본적으로 휘발성입니다.

Q. 비트 주소와 워드 주소 차이는 무엇인가요? → 비트는 ON/OFF 제어, 워드는 수치 제어에 사용합니다.
