숫자

숫자 위젯은 외부 장치 값 또는 내부 변수 값을 화면에 표시하는 위젯입니다.
PLC 데이터 모니터링, 센서 값 표시, 내부 계산 결과 확인 등에 사용됩니다.

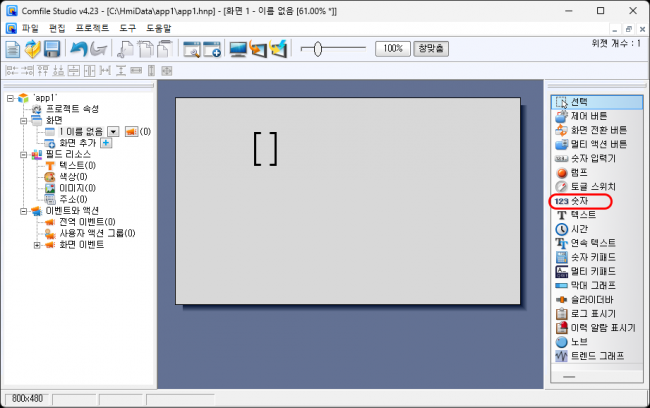

숫자 위젯이 화면에 배치된 예시입니다.

위젯을 더블클릭하면 표시 설정 창이 열립니다.

표시값 종류 : 외부 장치 값

외부 장치 값을 읽어 화면에 표시합니다.

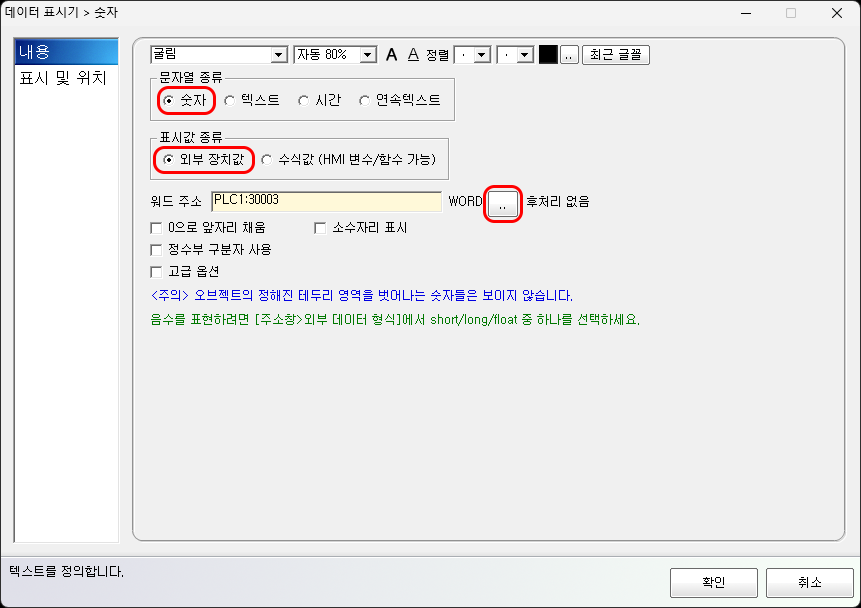

외부 장치 값을 선택하는 설정 화면입니다.

주소 옆의 [..] 버튼을 클릭하면 주소 입력창이 나타납니다.

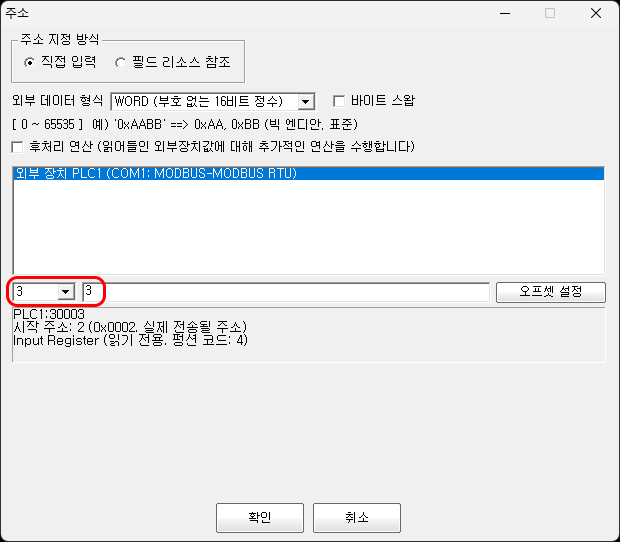

외부 장치 주소를 선택하는 팝업 화면입니다.

외부 데이터 형식

읽어온 데이터를 어떤 형식으로 해석할지 선택합니다.

  • WORD → 부호 없는 16비트 정수
  • short → 부호 있는 16비트 정수
  • DWORD → 부호 없는 32비트 정수
  • long → 부호 있는 32비트 정수
  • float → 32비트 실수

예:

16진수 FFFF를 읽었을 경우

WORD 선택 → 65535 표시
short 선택 → -1 표시

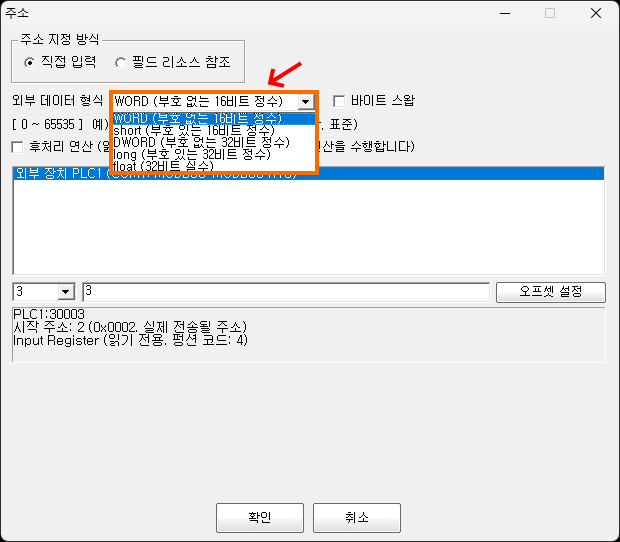

데이터 형식을 선택하는 설정 화면입니다.

PLC 데이터 타입과 반드시 일치해야 올바른 값이 표시됩니다.

표시값 종류 : 수식값

내부 변수 또는 수식을 직접 입력하여 표시할 수 있습니다.

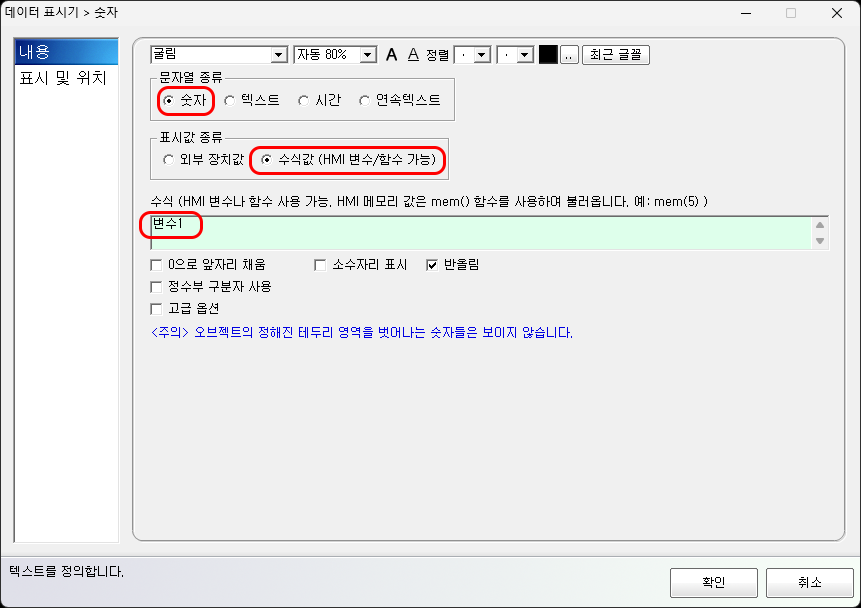

내부 변수 또는 수식을 입력하는 설정 화면입니다.

예:

MotorSpeed
TempValue * 0.1
mem(0)

수식 결과가 실시간으로 화면에 표시됩니다.

문자열 종류 선택

표시 형식(정수, 실수, 16진수 등)을 선택할 수 있습니다.

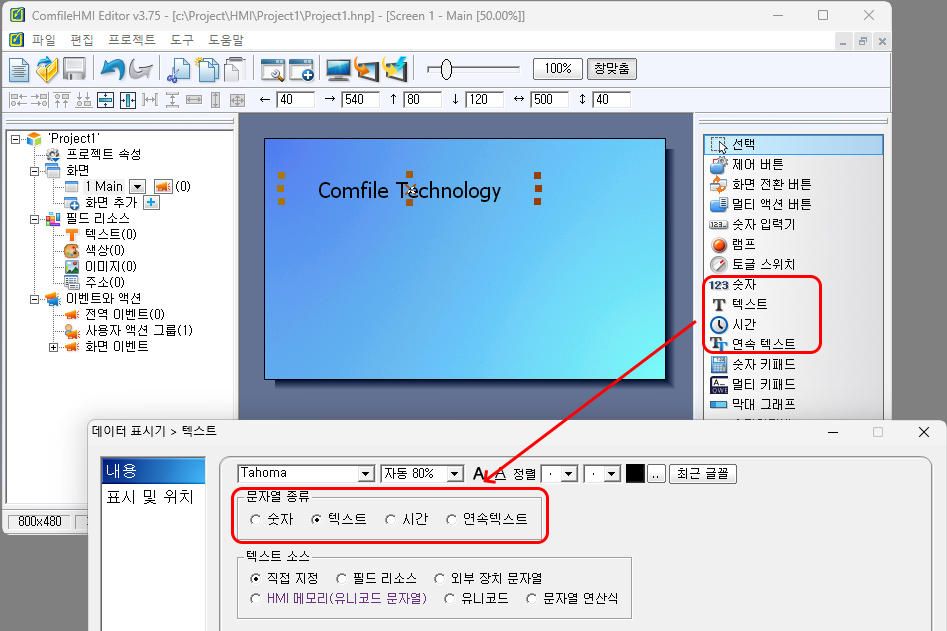

숫자 표시 형식을 선택하는 화면입니다.

필요에 따라:

  • 정수 표시
  • 소수점 표시
  • 16진수 표시

등으로 설정할 수 있습니다.

표시 및 위치

위젯의 표시 여부 및 위치를 설정할 수 있습니다.

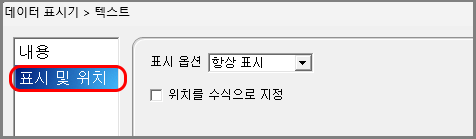

위치 및 표시 옵션 설정 화면입니다.

내부 변수를 사용하면 실행 중 위치 이동도 가능합니다.

자주 묻는 질문

Q. 값이 이상하게 표시됩니다. → 데이터 형식(WORD/short/float 등)을 확인하십시오.

Q. 음수로 나와야 하는데 양수로 나옵니다. → short 또는 long 형식을 사용하십시오.

Q. 실수 값이 정수로 나옵니다. → float 형식을 선택하십시오.

키워드: 숫자 위젯, PLC 값 표시, 데이터 형식 선택, WORD short float 차이, 내부 변수 표시, Comfile Studio 숫자 표시
