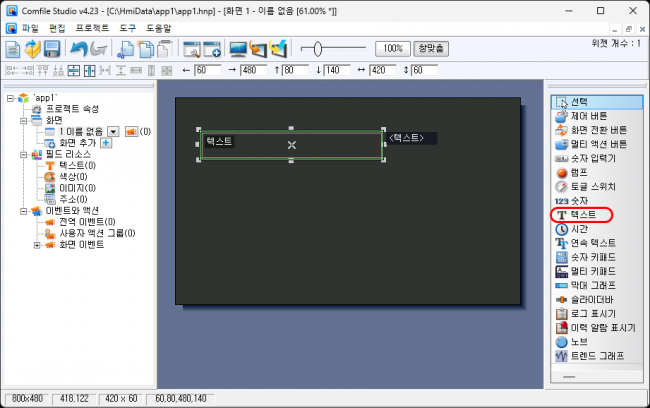

텍스트 위젯은 화면에 문자(문자열)를 표시하는 위젯입니다.
고정 문구, PLC에서 전달된 문자열, 내부 변수 문자열 등을 표시할 수 있습니다.

텍스트 소스는 다음과 같이 여러 종류가 있습니다.

• 직접 지정
• 필드 리소스
• 외부 장치 문자열
• 내부 메모리
• 유니코드
• 문자열 연산식

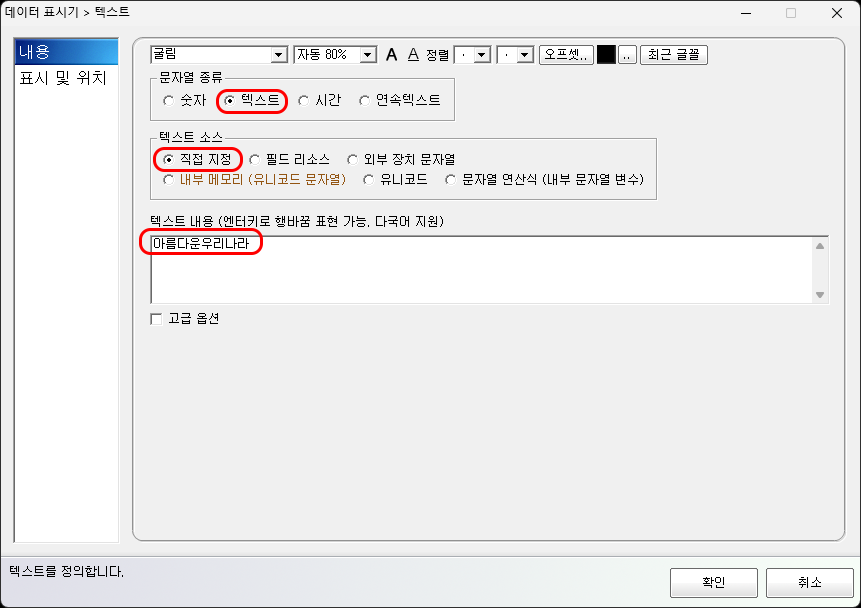

고정된 문구를 화면에 표시합니다.

예:

"설비 운전중"
"READY"

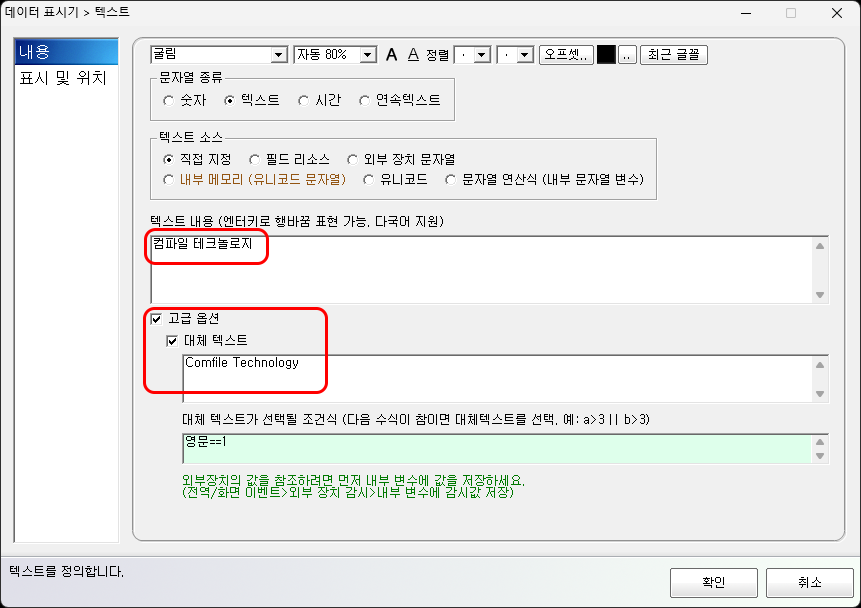

특정 조건을 만족하면 기존 텍스트 대신 다른 텍스트를 표시합니다.

예:

변수 영문 == 1
→ "Comfile Technology"

변수 영문 == 0
→ "컴파일 테크놀로지"

다국어 전환 구현 시 매우 유용합니다.

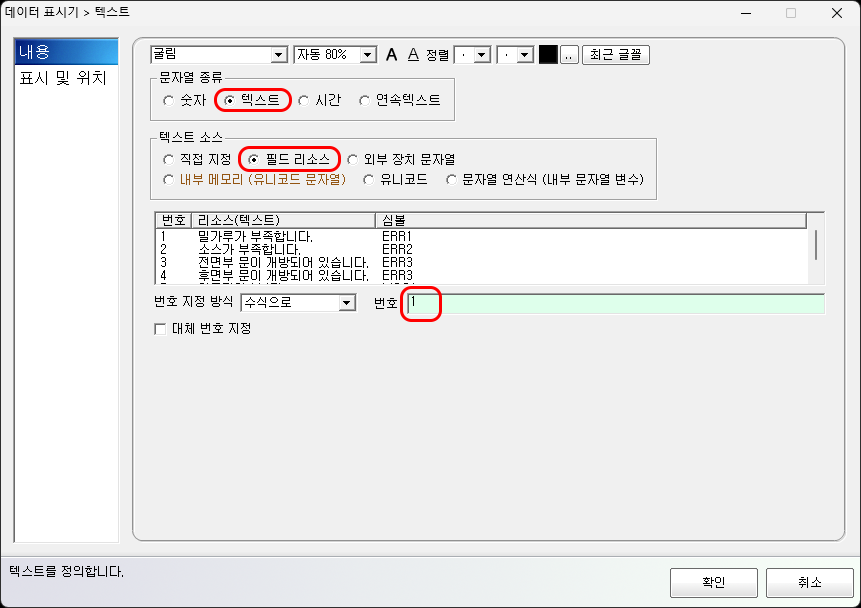

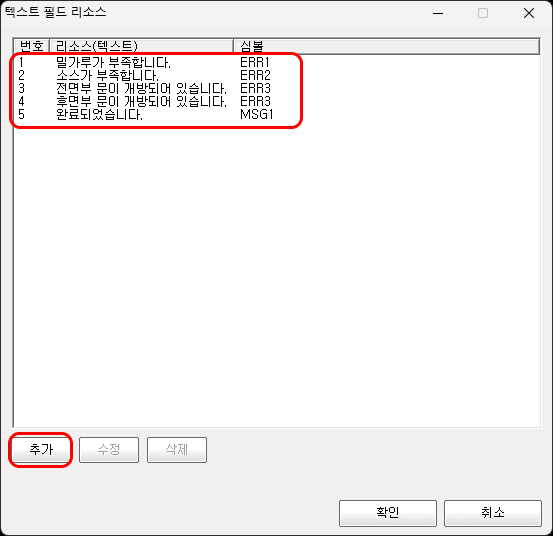

필드 리소스에 등록된 텍스트 중 하나를 선택하여 표시합니다.

예:

리소스 번호 1 → 해당 텍스트 표시

반복 사용되는 문구 관리에 적합합니다.

PLC 또는 MCU에서 문자열을 읽어 표시합니다.

주의: 외부 장치 워드에 유니코드 형식으로 저장되어 있어야 합니다.

예: 'ABC' 저장 구조

0x0041
0x0042
0x0043
0x0000 (종료 코드)

마지막 0x0000은 문자열 끝을 의미합니다.

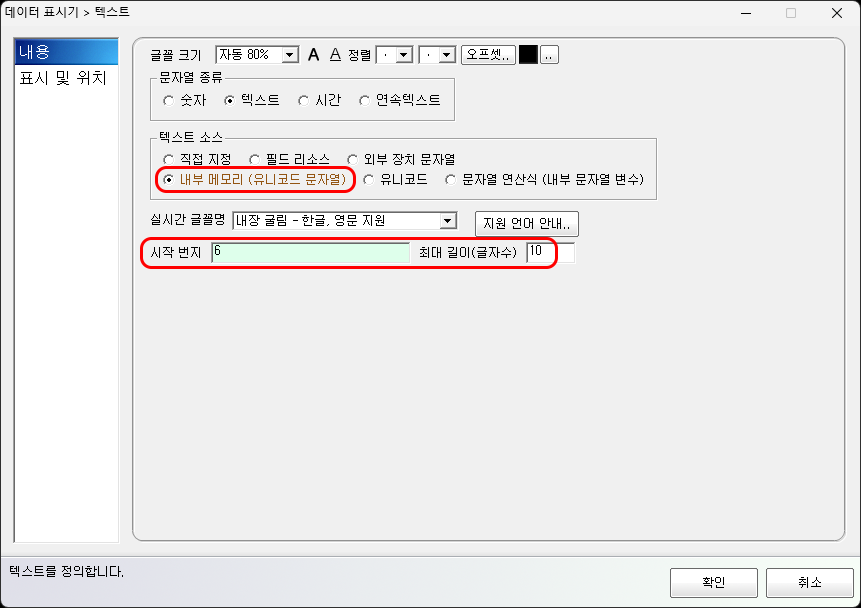

내부 메모리에 저장된 유니코드를 읽어 표시합니다.

예:

시작 번지: 6
최대 표시: 10문자

중간에 0을 만나면 표시를 종료합니다.

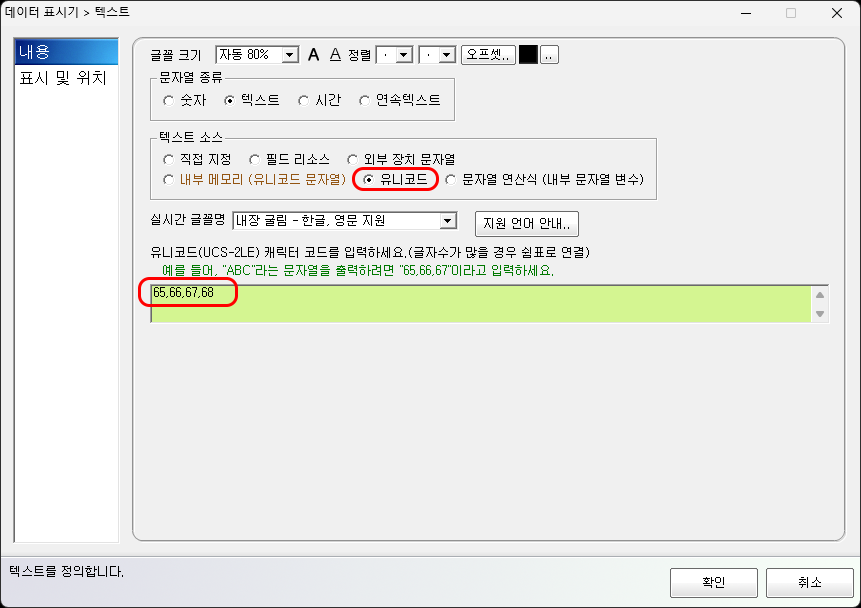

유니코드를 직접 입력하여 표시할 수 있습니다.

예:

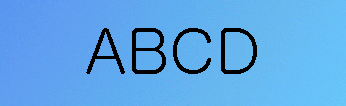

65,66,67,68 입력
→ ABCD 표시

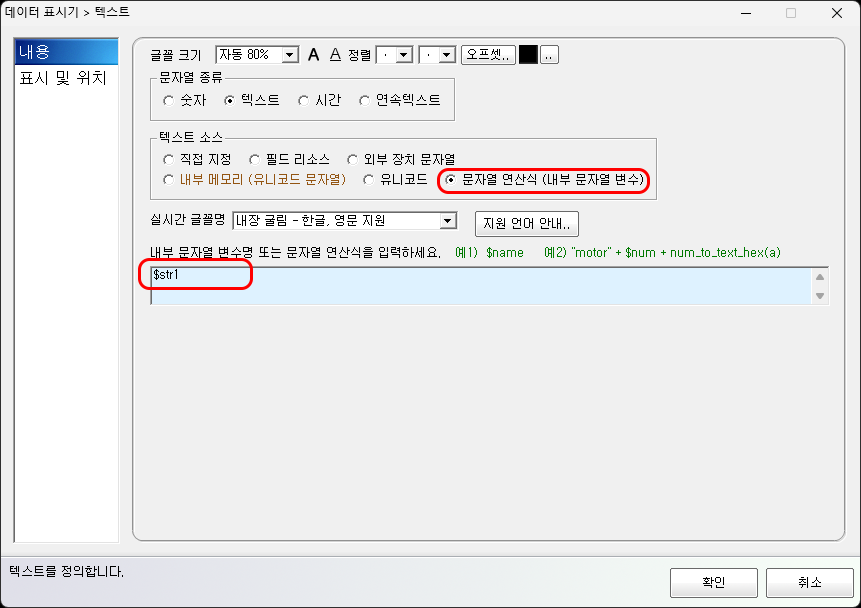

내부 문자열 변수 또는 문자열 연산 결과를 표시합니다.

예:

$a
$a + $b
"MODE: " + $mode

동적으로 텍스트를 생성할 수 있습니다.

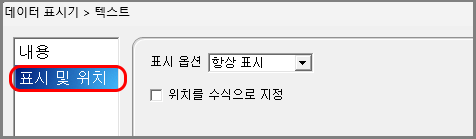

텍스트 위젯의 표시 여부 및 위치를 설정할 수 있습니다.

수식을 사용하여 실행 중 위치 변경도 가능합니다.

Q. 글자가 깨져서 표시됩니다. → 외부 장치 문자열이 유니코드 형식인지 확인하십시오.

Q. 문자열이 중간에서 잘립니다. → 종료 코드(0x0000)가 있는지 확인하십시오.

Q. 다국어 전환을 하고 싶습니다. → 대체 텍스트 기능 또는 필드 리소스를 사용하십시오.

---

키워드: 텍스트 위젯, 문자열 표시, 외부 장치 문자열, 내부 메모리 문자열, 유니코드 표시, 문자열 연산식, 다국어 전환, Comfile Studio 텍스트
