설정 화면

설정 화면에서는 ComfileWEB과 장치를 연결하고, 프로젝트 작업에 필요한 기본 설정을 관리할 수 있습니다.

상단 메뉴에서 설정 버튼을 클릭하면 설정 화면이 열립니다.

설정 화면은 여러 개의 탭으로 구성되어 있습니다.

• 디바이스 연결
• 주소/래더 동기화
• 화면 셋업(Setup)
• 프로젝트 저장 위치

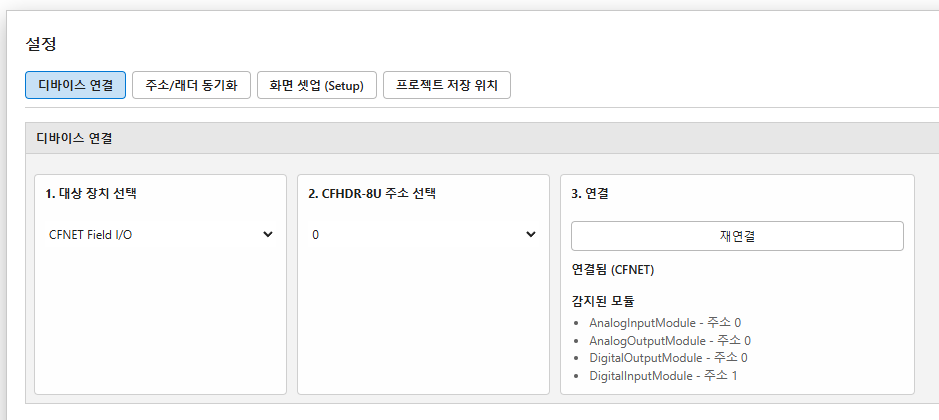

디바이스 연결 탭에서는 ComfileWEB과 연결할 장치를 선택하고 연결 상태를 확인할 수 있습니다.

연결할 장치 종류를 선택합니다.

예:

• CFNET Field I/O
• CUBLOC2

선택한 장치에 따라 사용할 수 있는 주소와 기능이 달라집니다.

CFNET Field I/O를 사용할 때 연결할 CFHDR-8U의 주소를 선택합니다.

여러 개의 CFHDR-8U가 연결된 경우, 여기에서 원하는 장치를 선택합니다.

선택한 장치와 연결합니다.

연결 버튼을 누르면 장치를 검색하고, 연결 결과를 화면에 표시합니다.

연결에 성공하면 현재 상태가 다음과 같이 표시됩니다.

• 연결됨 (CFNET)

연결된 CFNET 모듈 목록을 표시합니다.

예:

• AnalogInputModule - 주소 0
• AnalogOutputModule - 주소 0
• DigitalOutputModule - 주소 0
• DigitalInputModule - 주소 1

이 목록을 통해 현재 ComfileWEB에서 인식한 모듈을 확인할 수 있습니다.

주소 또는 래더 정보를 프로젝트와 동기화하는 기능입니다. CUBLOC2에서만 사용할 수 있습니다.

새 화면을 만들 때 사용할 기본 설정을 지정하는 기능입니다.

프로젝트 파일이 저장될 기본 위치를 설정합니다.
