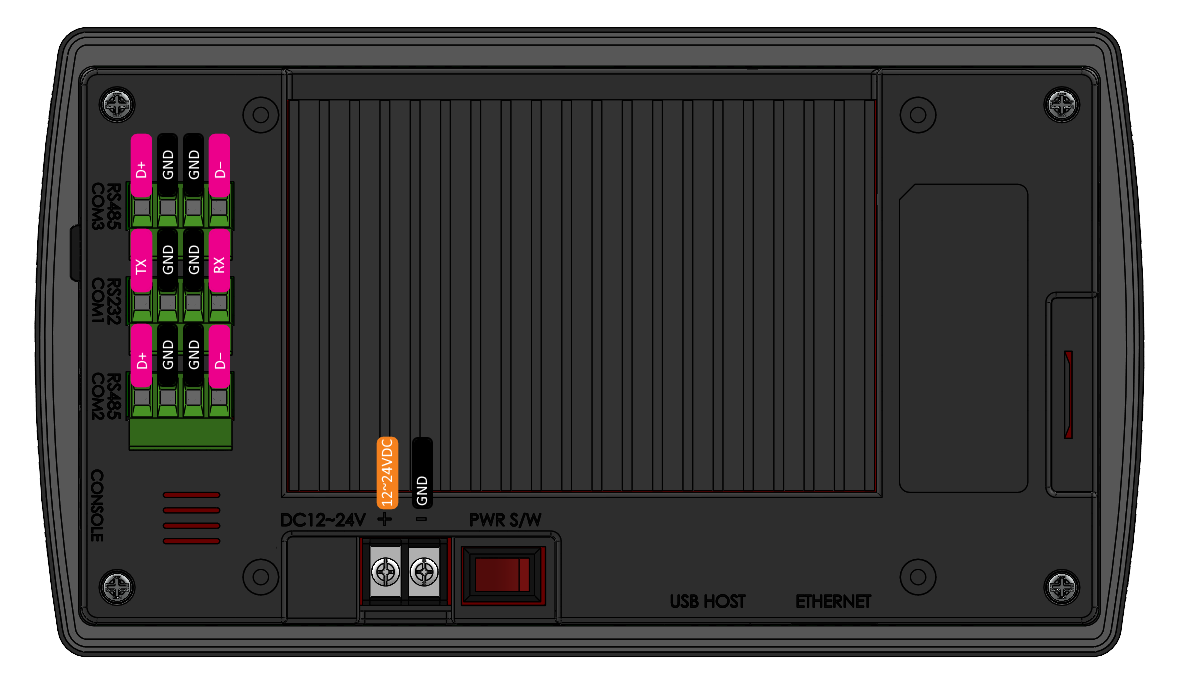

CPi-J 시리즈 패널 PC는 후면 패널에 RS-232 포트 1개와 RS-485 포트 2개를 제공합니다.

CPi-J시리즈는 확장 커넥터가 없고, 하단부 구성이 상이합니다. I/O는 CFNET 필드 I/O를 사용하세요. CFNET (PC 기반 필드 I/O 솔루션)

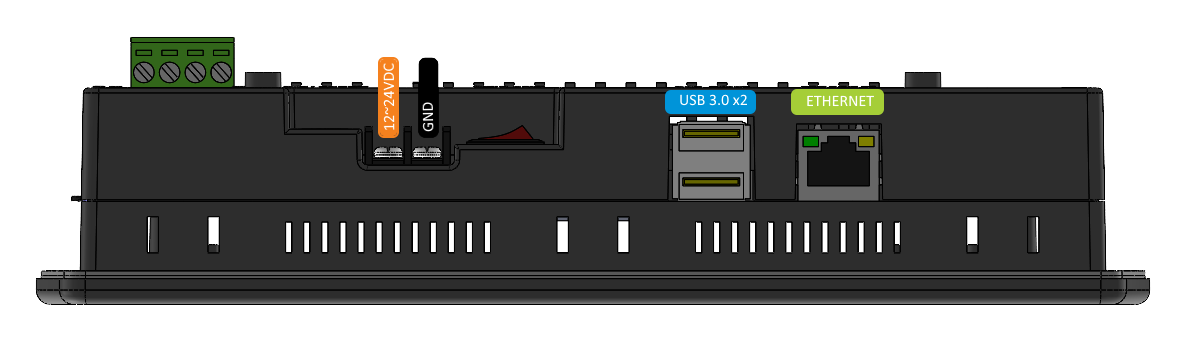

CPi-J의 하단에는 12~24VDC 전원 입력, USB 3.0 호스트 포트 2개, RJ45 1Gbps Ethernet 포트가 있습니다.

CPi-J 패널 PC의 왼쪽 패널에는 부팅 선택 DIP 스위치가 있습니다.

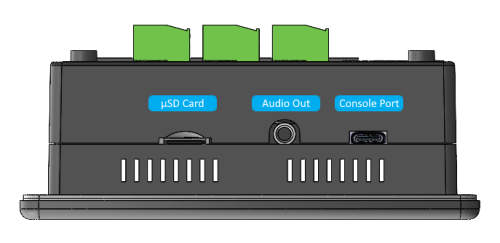

CPi-J 패널 PC의 오른쪽 패널에는 MicroSD 카드 슬롯, 스테레오 오디오 출력 잭, USB-C 콘솔 포트가 있습니다. (/dev/ttyAMA0)

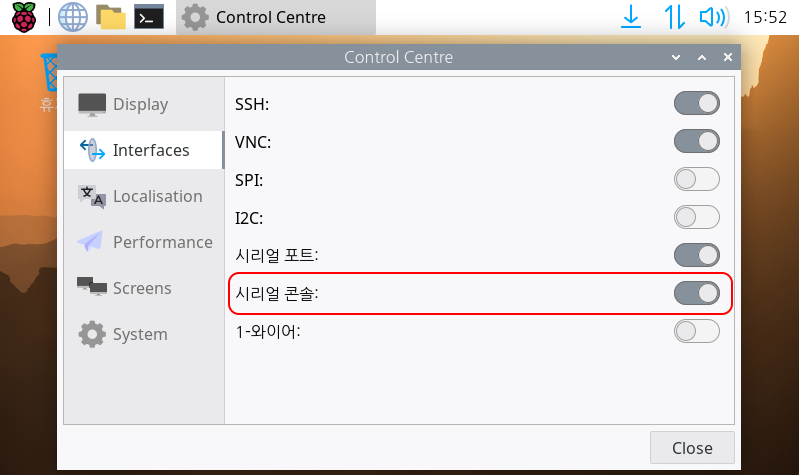

Raspberry Pi Control Centre 프로그램에서 직렬 콘솔을 활성화하십시오.

CPi-J 패널 PC는 CPi-A/B/C/G/S 패널 PC보다 훨씬 더 큰 출력과 더 높은 음질의 오디오 앰프를 갖추고 있습니다.

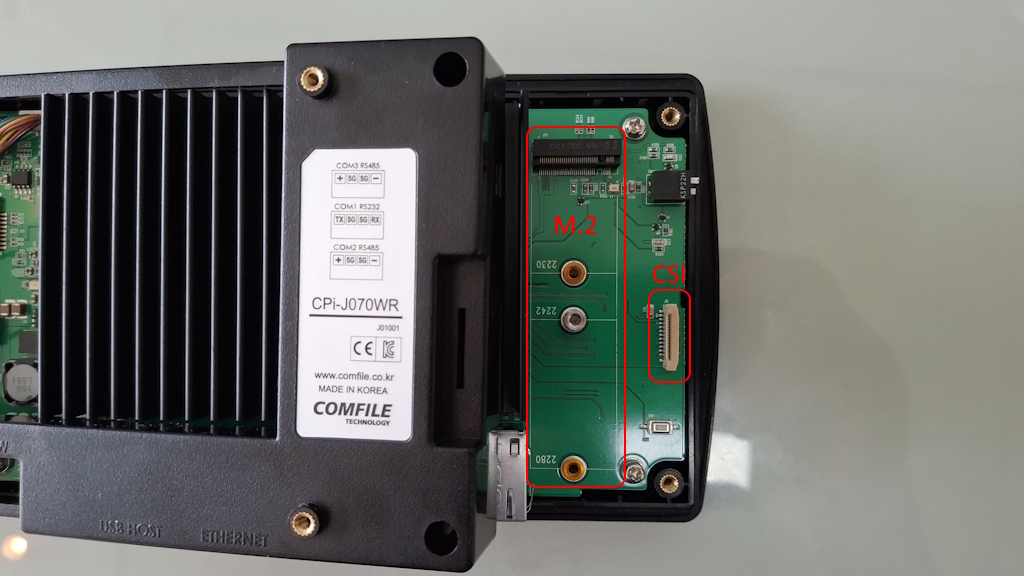

CPi-J 패널 PC에는 내부 M.2(2230, 2242, 2280) 포트와 CSI 카메라 포트가 있습니다. 이 포트들에 접근하려면 후면 패널을 제거해야 합니다.

1. 후면 패널의 각 모서리에 있는 나사 4개를 제거합니다.
2. 후면 패널을 왼쪽으로 약간 비켜 놓고 방열판 위에 조심스럽게 올려 둡니다. 케이블을 분리할 필요는 없습니다.

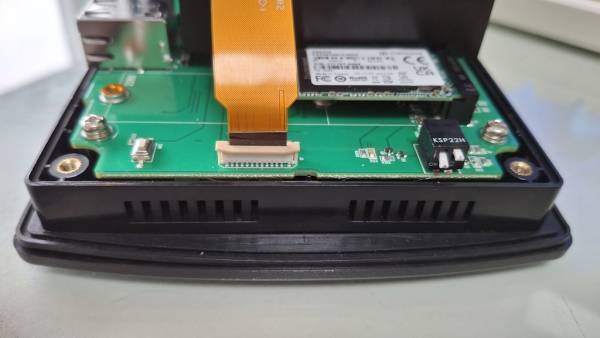

1. 카메라/디스플레이의 FPC 케이블을 후면 패널의 슬롯을 통해 넣고 CSI/DSI 포트에 연결합니다.
2. FPC 케이블의 금속 접점이 있는 면이 안쪽을 향해야 합니다.

사용하는 카메라 또는 외부 디스플레이의 구성 지침을 따르십시오. 장치를 올바른 CSI/DSI 포트에 할당하려면 cam0 또는 dsi0을 사용하십시오.

# Raspberry Pi Camera 3 Module
dtparam=cam0_reg=on
camera_auto_detect=1
dtoverlay=imx708,cam0

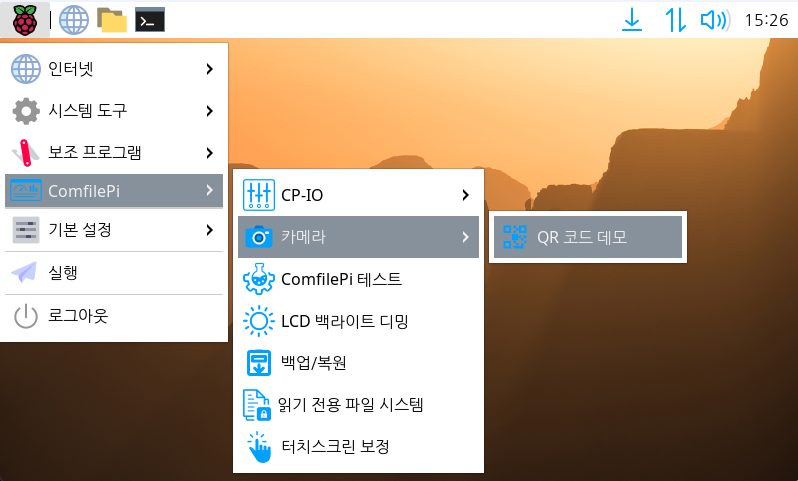

QR 코드 데모 애플리케이션으로 카메라를 테스트하십시오.

카메라 QR 코드 데모 애플리케이션의 소스 코드 다운로드.

# Raspberry Pi Touch Display 2
dtoverlay=vc4-kms-dsi-ili9881-7inch,dsi0
