NCB520

NCB520은 차세대 코어 기반의 고성능 산업용 컨트롤러 모듈입니다. 풍부한 I/O와 다양한 시리얼 통신 인터페이스를 내장하여 복잡한 제어 시스템에 최적의 솔루션을 제공합니다.

1. 사양 요약

  • 총 핀 수: 56 핀 (28핀 x 2열 배치)
  • 디지털 입력: 16채널 (I0 ~ I15)
  • 디지털 출력: 16채널 (Q16 ~ Q31)
  • 범용 입출력(Port): 10채널 (P32 ~ P33, P36 ~ P41, P34 ~ P35)
  • 아날로그 입력(ADC): 8채널 (I0 ~ I7 겸용, 12-bit)
  • 통신 인터페이스:
    • RS232: 2채널 독립 지원 (CH0, CH1)
    • SPI: 2채널 지원 (시스템 예약 기능으로, 향후 기능확장을 위해 제공됩니다.)
    • I2C: 1채널 지원 (I2C1)
    • USB: 1채널 지원 (Device)
  • FRAM 내장 : RETAIN(정전시 데이터 보관)기능 사용가능

2. 주요 기능 및 특징

고해상도 아날로그 입력

  • 디지털 입력 포트 I0 ~ I7은 필요에 따라 고정밀 아날로그 입력(ADC0 ~ ADC7) 포트로 전환하여 사용할 수 있습니다.

풍부한 시리얼 인터페이스

  • 독립형 RS232 2채널을 기본 탑재하여 외부 모뎀, 바코드 리더기, HMI 장비 등과의 통신이 용이합니다.
  • 초고속 데이터 전송을 위한 SPI 2채널 및 센서 연결용 I2C 1채널을 유연하게 매핑하여 활용할 수 있습니다.

신뢰성 있는 이중 전원 구조

  • 시스템 구동을 위한 메인 전원 입력(VIN +5V)과 주변 장치 센서 및 IC 구동을 위한 고전류 전원 출력(3V3 OUT)을 분리 제공하여 회로 노이즈를 방지합니다.

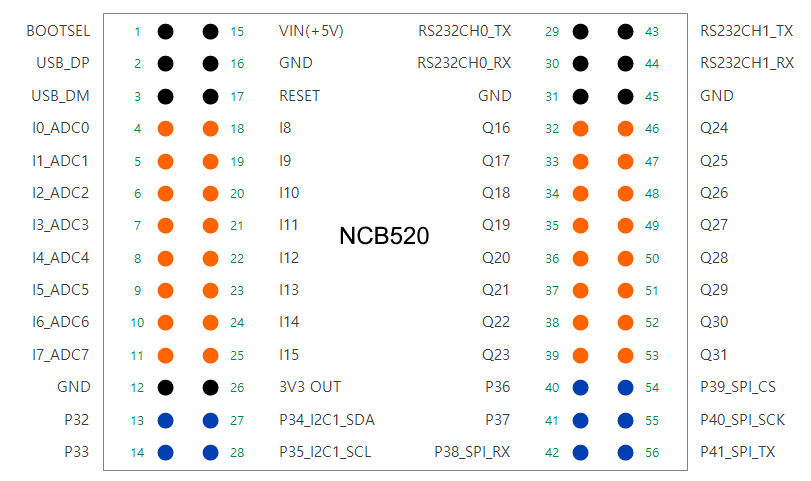

3. 외부 핀맵 (Pinout)

Left 커넥터 핀 배열

Pin Left 바깥쪽 Pin Left 안쪽
1 BOOTSEL 15 VIN (+5V 입력)
2 USB_DP 16 GND
3 USB_DM 17 RESET
4 I0_ADC0 18 I8
5 I1_ADC1 19 I9
6 I2_ADC2 20 I10
7 I3_ADC3 21 I11
8 I4_ADC4 22 I12
9 I5_ADC5 23 I13
10 I6_ADC6 24 I14
11 I7_ADC7 25 I15
12 GND 26 3V3 OUT (전원 출력)
13 P32 27 P34_I2C1_SDA
14 P33 28 P35_I2C1_SCL

Right 커넥터 핀 배열

Pin Right 안쪽 Pin Right 바깥쪽
29 RS232 CH0 TX 43 RS232 CH1 TX
30 RS232 CH0 RX 44 RS232 CH1 RX
31 GND 45 GND
32 Q16 46 Q24_SPI0_RX
33 Q17 47 Q25_SPI0_CS
34 Q18 48 Q26_SPI0_SCK
35 Q19 49 Q27_SPI0_TX
36 Q20 50 Q28
37 Q21 51 Q29
38 Q22 52 Q30
39 Q23 53 Q31
40 P36 54 P39_SPI1_CS
41 P37 55 P40_SPI1_SCK
42 P38_SPI1_RX 56 P41_SPI1_TX

4. 사용 시 주의사항

  • 전원 공급: 시스템 메인 전원인 VIN에는 반드시 정격 +5VDC를 인가해 주십시오. 범위를 초과하는 전압 인가 시 내부 소자가 파손될 수 있습니다.
  • I/O 논리 레벨: 본 모듈의 모든 GPIO(GPxx)는 3.3V Logic Level 기준입니다. 5V 신호를 입력할 경우 신호 입력단에 레벨 시프터 또는 감압 저항 분배 회로를 설계해 주십시오.
  • SPI 기능 공유: Q24 ~ Q27 포트를 SPI0 통신으로 사용하는 경우, 해당 채널의 디지털 출력 기능은 사용할 수 없습니다.
