라즈베리 파이 PICO2

Raspberry Pi Pico 2를 CUBLOC2 Studio에서 사용할 수 있습니다.

Raspberry Pi Pico 2는 시중에서 직접 구매하시기 바랍니다. 당사에서는 Raspberry Pi Pico 2를 판매하지 않습니다.

Raspberry Pi Pico 2 지원은 CUBLOC2를 학습하고 평가하기 위한 용도로 제공됩니다. Raspberry Pi Pico 2 보드 자체 및 주변회로에 대해서는 기술지원을 제공하지 않습니다.

산업용 장비 개발이나 공식 기술지원이 필요한 경우에는 NCB520 사용을 권장합니다.

1. 사양 요약

  • 총 핀 수 : 40핀 (20핀 × 2열)
  • 디지털 입력 : 16채널 (I0 ~ I15)
  • 디지털 출력 : 6채널 (Q16 ~ Q21)
  • 아날로그 입력(ADC) : 3채널 (I0 ~ I2 겸용, 12-bit)
  • 통신 인터페이스
    • UART : 2채널 (UART0, UART1)
    • SPI : 1채널 (현재 시스템 내부용으로 예약되어 있으며 사용자 프로그램에서는 사용할 수 없습니다.)
    • I2C : 1채널
  • FRAM 없음 : RETAIN 기능(정전 시 데이터 보관)을 지원하지 않습니다.
  • P포트 없음 : BASIC 전용 I/O 포트를 제공하지 않습니다.

2. 주요 기능

디지털 입력

  • 16채널의 디지털 입력을 제공합니다.

아날로그 입력

  • I0 ~ I2는 디지털 입력과 12-bit 아날로그 입력(ADC0 ~ ADC2)을 겸용으로 사용할 수 있습니다.

전원 및 기준 전압

  • VSYS : 시스템 전원 입력 (3.3V ~ 5.5V)
  • 3V3_EN : 3.3V 전원 On/Off 제어
  • 3V3_OUT : 3.3V 전원 출력
  • ADC_VREF : 외부 아날로그 기준 전압 입력

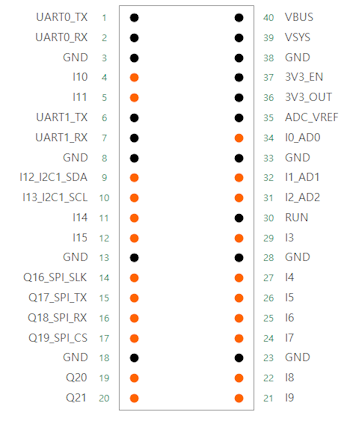

3. 외부 핀맵 (Pinout)

커넥터 핀 배열

Pin Left 기능 Pin Right 기능
1 UART0_TX 40 VBUS (USB 연결 시 5V 출력)
2 UART0_RX 39 VSYS (시스템 전원 입력, 3.3V~5.5V)
3 GND 38 GND
4 I10 37 3V3_EN
5 I11 36 3V3_OUT
6 UART1_TX 35 ADC_VREF
7 UART1_RX 34 I0_AD0
8 GND 33 GND
9 I12_I2C1_SDA 32 I1_AD1
10 I13_I2C1_SCL 31 I2_AD2
11 I14 30 RUN (리셋 입력)
12 I15 29 I3
13 GND 28 GND
14 Q16_SPI_CLK 27 I4
15 Q17_SPI_TX 26 I5
16 Q18_SPI_RX 25 I6
17 Q19_SPI_CS 24 I7
18 GND 23 GND
19 Q20 22 I8
20 Q21 21 I9

4. 사용 시 주의사항

  • I/O 레벨 : 모든 I/O는 3.3V Logic Level로 동작합니다. 5V 장치와 연결할 경우 반드시 레벨 시프터를 사용하십시오.
  • VSYS 전원 입력 : 3.3V~5.5V를 인가하여 시스템을 구동합니다. 산업 환경에서는 USB 전원이 아닌 VSYS를 메인 전원으로 사용하는 것을 권장합니다.
  • USB와 VSYS 동시 연결 : USB와 VSYS를 동시에 연결해도 정상적으로 동작합니다. USB는 프로그램 다운로드 및 디버깅에 사용하고, VSYS는 시스템의 메인 전원으로 사용하십시오.
  • VBUS : USB가 연결되면 약 5V가 출력됩니다. USB 연결 여부를 확인하는 용도로만 사용하며, 외부 전원은 반드시 VSYS에 연결하십시오.

기술지원 정책

Raspberry Pi Pico 2 는 CUBLOC2를 학습 및 평가하기 위한 용도로 제공됩니다. 저희 회사에서는 Raspberry Pi Pico 2 보드 및 주변회로에 대해서는 기술지원을 제공하지 않습니다.

산업용 장비 개발이나 공식 기술지원이 필요한 경우에는 NCB520 를 선택하세요. 저희 회사에선 Raspberry Pi PICO2보드를 판매하지 않습니다.

← CUBLOC2 목차로 돌아가기
