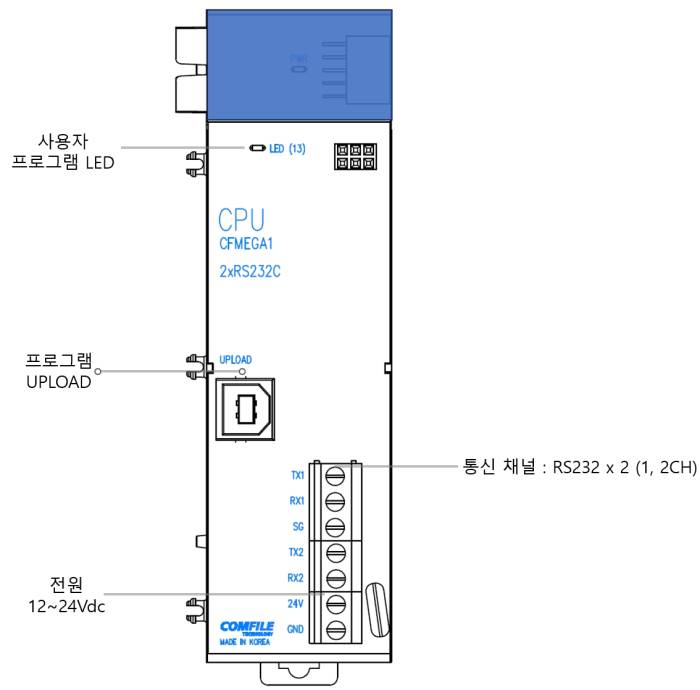

Arduino Mega 호환 CPU모듈입니다. 소형화된 디자인으로 작은 공간에 실용적으로 사용할 수 있도록 설계 되었습니다.

• 이 모듈은 가장 왼쪽에 위치해야합니다. I/O모듈은 오른쪽으로 결착해주세요.
• CPU모듈 하나에 최대 16개의 I/O모듈을 연결할 수 있습니다.

• MCU : Mega2560
• 프로그램 메모리 : 256KB
• SRAM 메모리 : 8KB
• EEPROM : 4KB

• 전원 전압 : DC 12~24V
• 전원 용량 선택: 연결된 I/O모듈에서 소비되는 전류량까지 모두 감당할 수 있는 전원용량으로 연결하세요. 연결한 모듈의 총갯수가 8개 이하면 24V, 1A의 SMPS가 적당하고, 총갯수가 8개 이상이면 24V, 3A 의 SMPS를 사용하세요.
• 통신 : RS232C x 2
• 사용자 프로그램 LED : 13=LED

터미널 블록 하단 전원 공급에 DC12~24V 사이의 전압을 넣어주세요.

- STATUS LED 점멸 : STATUS LED를 깜빡이게 하는 프로그램입니다.

const int StatusLED = 13;
void setup() {
    pinMode(StatusLED, OUTPUT);
}
void loop() {
    digitalWrite(StatusLED, HIGH);
    delay(1000);
    digitalWrite(StatusLED, LOW);
    delay(1000);
}

- RS232 통신 : 채널 1번(Tx1, Rx1)의 Eco 통신 프로그램 입니다. Tx1과 Rx1를 서로 연결한뒤 실행시키세요.

void setup() {
    Serial.begin(9600);
    Serial1.begin(9600);
}
void loop() {
 if (Serial1.available() > 0) {
     char rx_Byte = Serial1.read();
     Serial.print("I received: ");
     Serial.print(rx_Byte);

     Serial1.print(rx_Byte);
  }
}

고객님께서 개발 중이신 소스 코드는 기술 지원 대상에 포함되지 않습니다. 이는 저희가 해당 프로젝트에 직접 참여하지 않아 상세한 내용을 파악하기 어렵기 때문입니다. 이 점 양해 부탁드립니다.

제품이 이상이 있다고 판단되시는 경우, 제품 자체를 저희 회사로 보내주시기 바랍니다. 저희가 만든 소스와 지그로 테스트 한뒤 이상 유무를 판단해서 이상이 발견된 경우 조치해드리고 있습니다.
