PC와 연결되는 헤더 모듈입니다.
CFHEADER + CFNET I/O 모듈과 결합하여 PC가 CFNET IO 모듈을 제어할 수 있게 합니다.

• USB로 PC와 연결합니다. CFNET IO 모듈은 오른쪽으로 결착해주세요.
• CFHEADER모듈 하나에 최대 16개의 CFNET IO모듈을 연결할 수 있습니다.

전원 터미널 블록 또는 DC아답터 잭에 DC12~24V 사이의 전압을 넣어주세요.

• 전원 전압 : DC 12~24V
• 전원 용량 선택: 연결된 I/O모듈에서 소비되는 전류량까지 모두 감당할 수 있는 전원용량으로 연결하세요. 연결한 모듈의 총갯수가 8개 이하면 24V, 1A의 SMPS가 적당하고, 총갯수가 8개 이상이면 24V, 2A 의 SMPS를 사용하세요.
• 본 제품은 PC의 USB B타입 커넥터를 연결하여 보조 전원으로 사용할 수 있으나, 이는 간단한 사전 테스트 용도로만 제한됩니다. 시스템의 안정적인 동작을 위해 현장에 설치할 때에는 반드시 DC 12~24V 주전원을 연결하여 사용해 주시기 바랍니다.

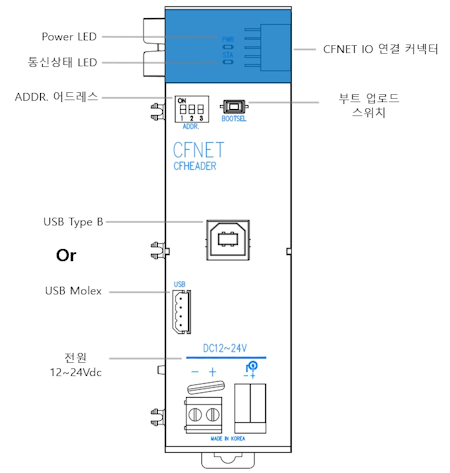

• 통신 상태 LED를 통해 연결된 CFNET I/O 모듈의 통신 상태를 확인할 수 있습니다. 정상적인 상황에서는 LED가 일정한 간격으로 깜박이며, LED가 계속 켜져 있거나 완전히 꺼져 있다면 통신 이상 상태를 의미하므로 확인이 필요합니다.
• 부트 업로드 스위치 : 부트 펌웨어가 업데이트된 경우, 새로운 펌웨어를 업로드할 때 사용됩니다.

• PC와 USB를 연결할 때는 B타입 또는 몰렉스(Molex) 커넥터 중 반드시 하나만 선택하여 사용해야 합니다. 몰렉스 커넥터는 공간 제약이 적고 체결이 견고하다는 장점이 있으며, 별매 제품인 USB 4핀 케이블 구매 링크을 사용해 연결할 수 있습니다. 단, 안정적인 통신을 위해 USB 4핀 케이블의 길이를 연장하여 사용하는 것은 금지합니다.

• 한 시스템에서 최대 8개의 CFHEADER를 연결할 수 있습니다.
• CFHEADER 하나당 최대 16개의 CFNET I/O를 연결할 수 있으므로, 한 시스템에서 최대 128개의 I/O모듈을 사용할 수 있습니다.

• Class Cfheader (API)

• 여러 개의 CFHEADER모듈 사용 프로그램입니다. [ CFHEADER[0, 1, 2] x CFDO[0, 0, 0] ]

[소스 보기]

using ComfileTech.Cfnet.Cfheader;

// Get the CFHEADER instances
var cfheader0 = Cfheader.Instances[0];
var cfheader1 = Cfheader.Instances[1];
var cfheader2 = Cfheader.Instances[2];

// Open USB communication for each CFHEADER instance
cfheader0.Open();
cfheader1.Open();
cfheader2.Open();

// Create a thread for each CFHEADER instance
var thread0 = new Thread(() => Demo(cfheader0));
var thread1 = new Thread(() => Demo(cfheader1));
var thread2 = new Thread(() => Demo(cfheader2));

// Start each thread
thread0.Start();
thread1.Start();
thread2.Start();

// Wait for each thread to finish
thread0.Join();
thread1.Join();
thread2.Join();

void Demo(Cfheader cfheader)
{
    // Get the digital output module
    var cfdo_16n0 = cfheader.DigitalOutputModules[0];

    // Initialize all channels to 0
    cfdo_16n0.State = 0x00;

    while (true)
    {
        foreach (var channel in cfdo_16n0.Channels)
        {
            // Toggle the channel on
            channel.State = !channel.State;
            channel.Module.Header.Sync();

            // Delay for 50ms
            Thread.Sleep(50);

            // Toggle the channel off
            channel.State = !channel.State;
            channel.Module.Header.Sync();
        }
    }
}

고객님께서 직접 개발 중이신 소스 코드는 당사의 기술 지원 범위에 포함되지 않아 검토해 드리기 어려운 점 양해 부탁드립니다. 혹시 제품(하드웨어) 자체의 결함이 의심되신다면, 제품을 저희 측으로 보내주시기 바랍니다. 저희가 보유한 표준 소스와 테스트 지그(Jig)를 통해 정밀 점검 후, 이상이 발견될 경우 신속히 조치해 드리겠습니다
