CFHDR-8U + CFNET IO 시스템 구성
왼쪽에는 CFHDR-8U 모듈이 위치하고, 오른쪽에는 CFNET IO 모듈을 필요에 따라 조합하여 시스템을 구성할 수 있습니다.

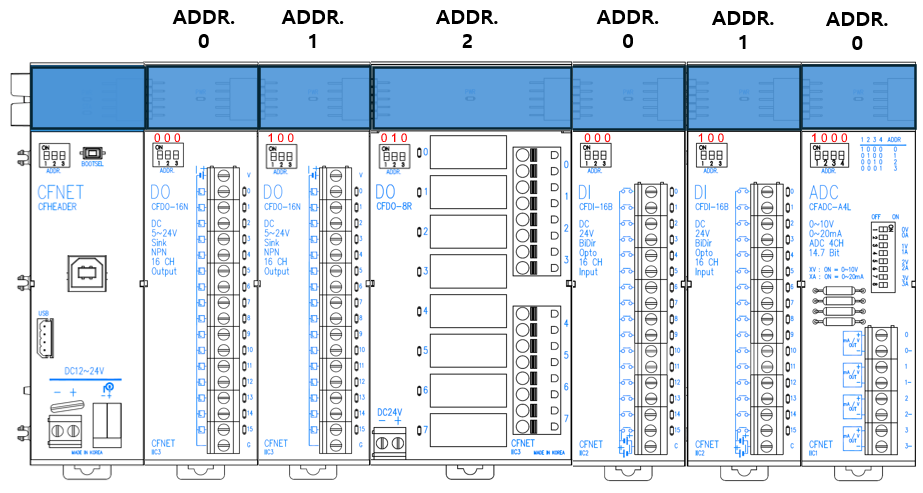

- 같은 종류의 CFNET IO 모듈을 여러개 사용할 경우, 반드시 어드레스를 서로 다르게 설정해야 합니다.
- 다른 종류의 CFNET IO 모듈은 어드레스가 동일해도 무방합니다.

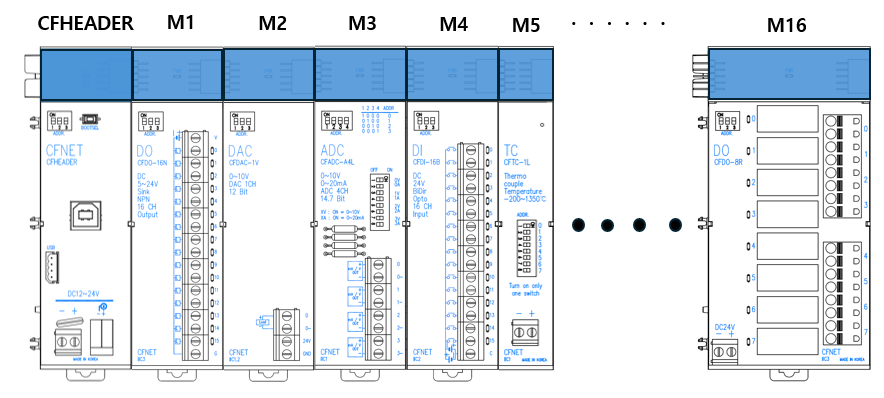

- CFHDR-8U 하나에 최대 16개의 모듈을 추가할 수 있으며, 이는 CFHDR-8U가 감당할 수 있는 전류 용량을 고려한 제한입니다.
어드레스 공유
CFDOxxx-xxx와 같이 앞부분의 이름이 동일한 모듈들은 어드레스를 공유합니다. 즉, 디지털 출력 모듈(DO 모듈)군은 주소를 서로 공유합니다. 따라서 주소가 겹치지 않도록 주의해야 합니다.
- CFDO : CFDO-16N, CFDO-8R, CFDO-64N

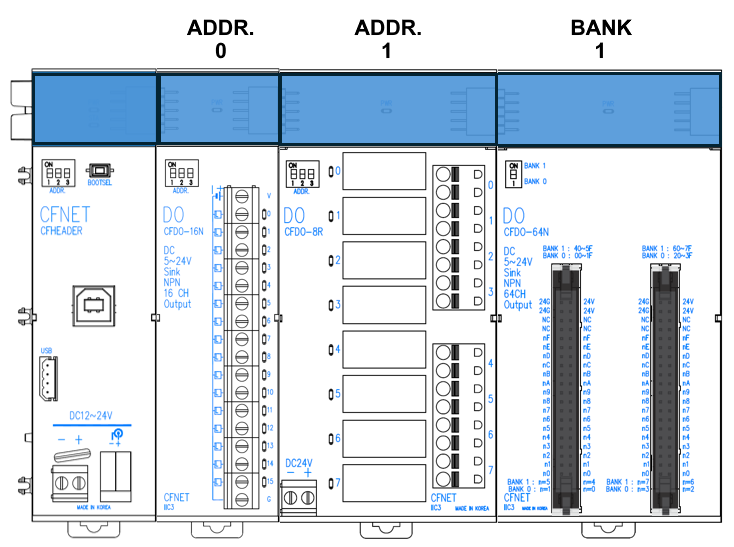

- CFDO-64N의 경우 BANK0 은 ADDR. 0~3을 뜻하기 때문에, 다른 CFDO모듈에서 0~3 어드레스를 쓰고 있다면 BANK1(ADDR. 4~7)을 써야 합니다.
