모드포트(RS485접속 필드I/O) 와의 연결방법
MODPORT (모드포트) 는 컴파일에서 만든 필드I/O 제품입니다. ComfileHMI 에 I/O가 필요한 경우, MODPORT를 사용한다면 간단하게 I/O를 추가할 수 있습니다.
- DIO, AIO, 온도입력등이 가능합니다.
- MODPORT에는 프로그램을 넣을 필요가 없으므로 편리합니다.
- ComfileHMI 에서 MODPORT를 위한 프로토콜을 지원합니다.
ComfileHMI Editor 설정
새 프로젝트를 만들때, 아래와 같이 <COMFILE>의 <MODPORT>를 선택하세요.
- 보레이트는 57600,8,N,1 고정입니다.
- COM3에 RS485가 있는 모델 (CHA-070WT, CHC-070WR)은 <회선>을 COM3으로 하세요.
- COM1만 있는 모델에서 MODPORT를 사용하려면 <회선>을 COM1으로 하시고, 별도의 RS232-TO-RS485 컨버터를 사용하세요.
- RS485사용시 HMI 통신간격은 20mS이상으로 설정하시기 바랍니다.
ComfileHMI 와 MODPORT 연결방법
- COM3이 있는 모델은 아래와 같이 연결하세요.
동작 예
DIO 모듈 (디지털 입출력 모듈)
| 모델명 | 모듈종류 | 설명 | 사용전압 / 전류 | HMI용 어드레스 |
|---|---|---|---|---|
| MD-DOSI8 | DC 싱크 출력 8 점 | 8 개의 DC 출력 (싱크방식) | DC 3.3V ~ 27V / 1A | 03101 ~ 03108 |
| MD-DOSO8 | DC 소스 출력 8 점 | 8 개의 DC 출력 (소스방식) | DC 12V ~ 24V / 1A | 03001 ~ 03008 |
| MD-DORL8 | RELAY 출력 8 점 | 8 개의 릴레이 출력 | DC 6 ~ 27V / 4A AC 6 ~ 240V / 4A | 03201 ~ 03208 |
| MD-DIDC8 | DC 입력 8 점 | 8 개의 DC 입력 (12V~24V) | DC 12V ~ 24V | 00001 ~ 00008 |
아날로그 모듈
| 모델명 | 모듈종류 | 설명 | 입력/출력 범위 | HMI용 어드레스 |
|---|---|---|---|---|
| MD-ADIN4 | AD 입력 4 채널 | 13.3 비트 AD 변환 4 점 | 0~10V, 1~5V (4~20mA) | 40101 ~ 40104 |
| MD-HADIN4 | 고해상도 AD 입력 4 채널 | 16.6 비트 AD 변환 4 점 | 0~10V, 1~5V (4~20mA) | 40201 ~ 40204 |
| MD-THRT4 | 온도입력 4 채널 | PT100 옴 온도센서 4 점 | -100.0 ~ 500.0 도 | 40301 ~ 40304 |
| MD-DAOUT2 | DA 전압출력 2 채널 | 16 비트 DA 변환 2 점 | 0~10V, 0~5V | 43301 ~ 43302 |
| MD-DAOUT2B | DA 전류출력 2 채널 | 16 비트 DA 변환 2 점 | 4~20mA, 0~20mA | 43401 ~ 43404 |
표시값 형태 결정
값을 읽어오는 모듈의 경우 표시형태를 지정해 주어야 합니다. 다음과 같이 지정해 주십시오.
- MD-ADIN4 : 16비트 정수
- MD-HADIN4 : 32비트 정수
- MD-THRT4 : 16비트 온도
ID (슬레이브 주소) 설정법
하나의 RS485라인에 동일 모듈 여러개를 동시에 사용하는 경우, 어드레스가 중복되므로 이때에는 ID(슬레이브 주소)를 서로 다르게 설정해 주어야 합니다.
MODPORT 모듈의 경우 전면에 1부터 10 (0은 10)까지 변경할 수 있는 로터리 스위치가 있습니다.
프로젝트 생성시 추가된 <외부장치>는 자동으로 슬레이브 주소가 1로 되어 있습니다.
외부장치 추가 버튼을 누르시고 1이 아닌 다른 슬레이브 주소를 선택하세요.

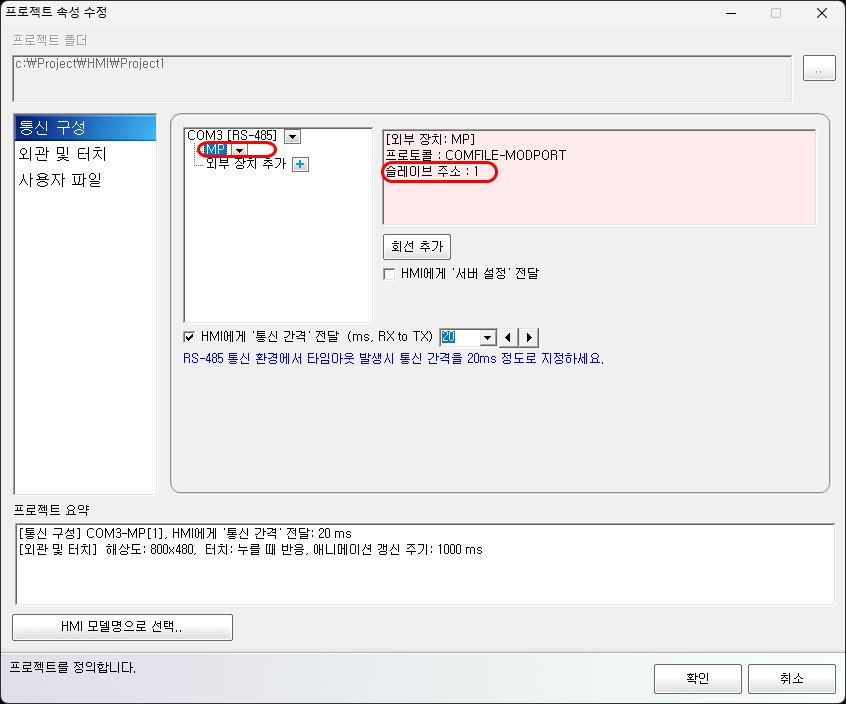

이때 아래 그림처럼 <외부장치ID>뒤에 슬레이브주소를 넣어준다면 화면작화시 편리합니다.
