온도값을 읽을 필요가 있다면, ComfileHMI에서 바로 읽어올 수 있습니다. PLC(또는 MCU)에 온도입력 기능이 없을 경우에 유용합니다.

제품 링크

1 채널 RTD온도 입력 모듈입니다. PT100 옴 온도센서를 사용해서 원하는 지점의 온도를 읽어와 HMI화면에 표시할 수 있습니다.

ML-THRT1 사용설명서 (PDF)

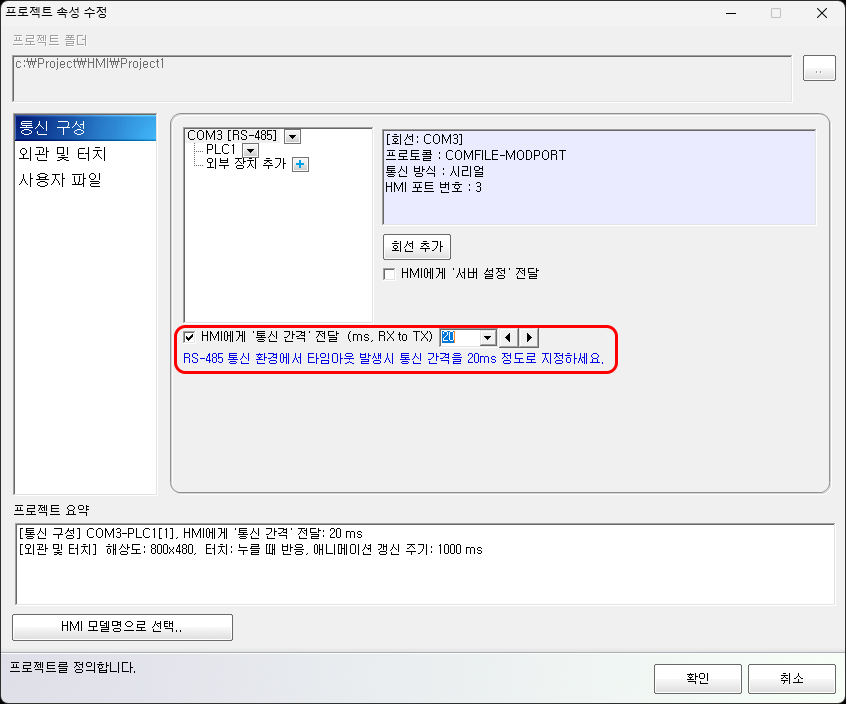

새 프로젝트를 만들때, 아래와 같이 <COMFILE>의 <MODPORT>를 선택하세요.

• 보레이트도 57600,8,N,1 고정입니다.
• COM3에 RS485가 있는 모델 (CHA-070WT, CHA-070WR)은 <회선>을 COM3으로 하세요.
• COM1만 있는 모델에서 MODPORT를 사용하려면 <회선>을 COM1으로 하시고, 별도의 RS232-TO-RS485 컨버터를 사용하세요.
• RS485사용시 HMI 통신간격은 20mS이상으로 설정하시기 바랍니다.

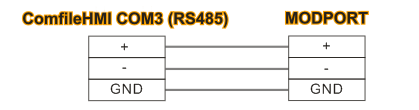

• COM3이 있는 모델은 아래와 같이 연결하세요.

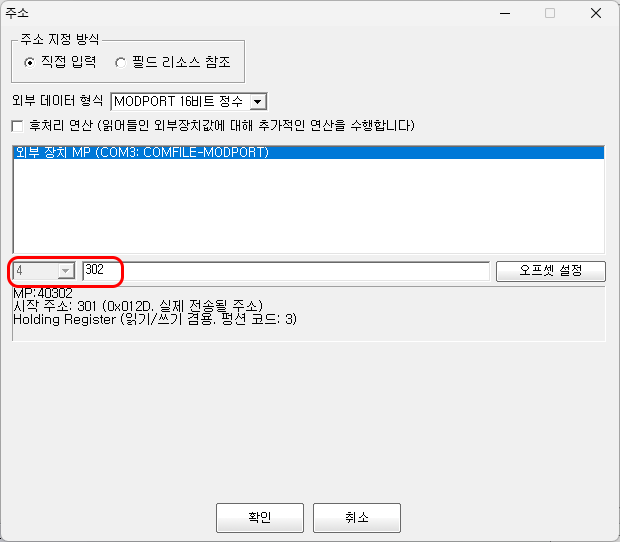

ML시리즈는 맨앞에 4를 넣고, 그 뒷부분에 40000을 뺀 나머지 어드레스를 넣으면 됩니다.

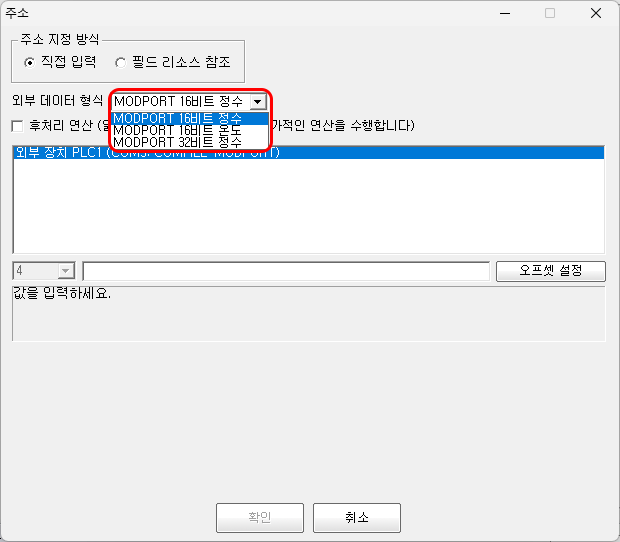

값을 읽어오는 모듈의 경우 표시형태를 지정해 주어야 합니다. 다음과 같이 지정해 주십시오.

• ML-THRT1: 16비트 온도
