CP-IO19R은 ComfilePi에 연결하여 사용할 수 있는 I/O보드 입니다. 입력 11점, Relay출력 9점으로 구성되어 있고, 입출력 회로가 ComfilePi IO와 전기적으로 분리되어 있어 보다 안전하게 ComfilePi를 사용할 수 있습니다.

• 본 제품은 ComfilePi용입니다. 일반 라즈베리파이에서는 사용할 수 없습니다.

아래 영상은 ComfilePi와 CP-IO19R를 연결하여 제어하는 영상입니다.

아래 소스는 참고용으로 배포합니다. 저희 회사는 이에 대한 전화 기술지원은 제공하고 있지 않은점 양해부탁드립니다.

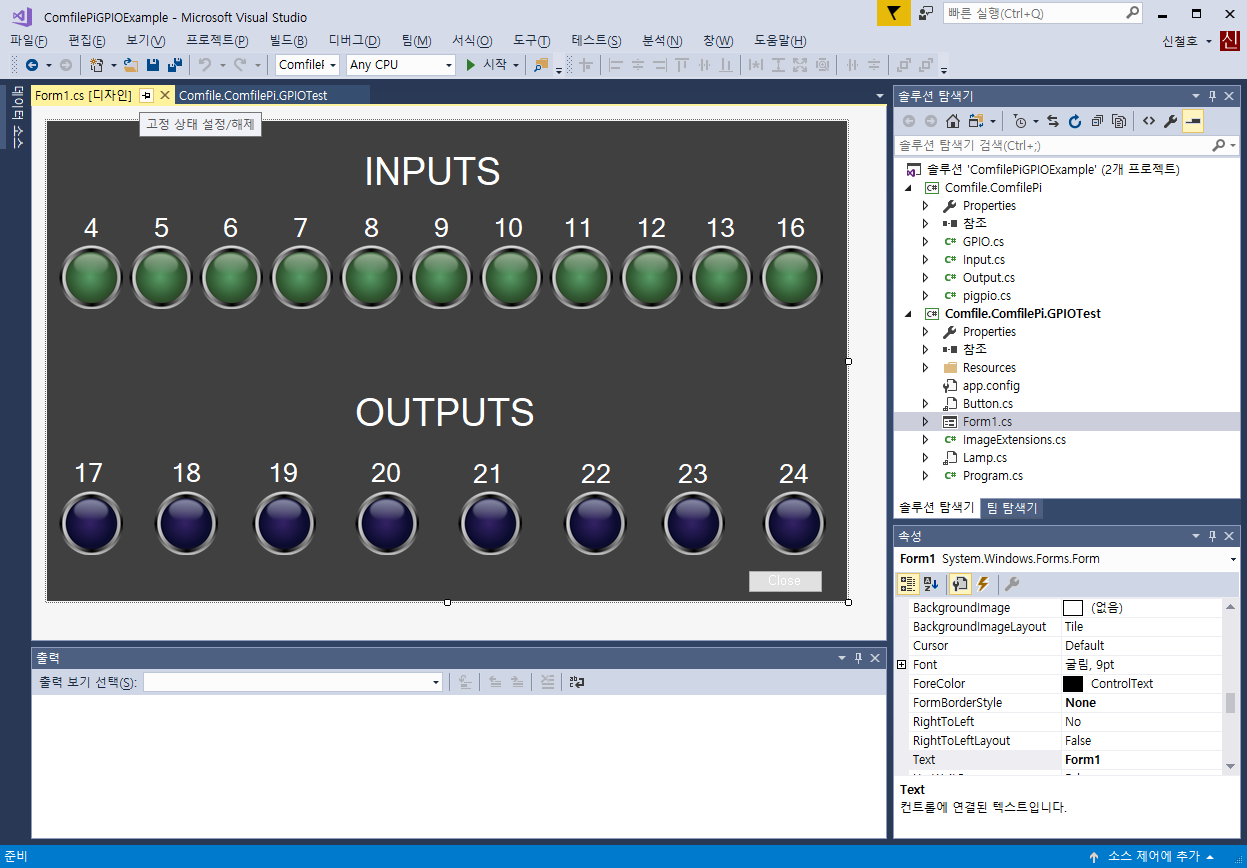

※CP-IO19R 예제프로그램(C#) 위 영상의 TEST프로그램 입니다. 본 예제프로그램은

CP-IO19R의 핀맵은 ComfilePi IO와 동일 합니다. 입출력 IO핀은 아래와 같이 연결되어 있습니다.

• INPUT : GPIO 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 16
• OUTPUT : GPIO 17, 18, 19, 20, 21, 22, 23, 24

• 정격 입력전압 : 5VDC(ComfilePi PIN 5V 에서 전원공급)
• 정격전류 : 400mA 이상
• 사용습도 : 35 ~ 85%RH
• 사용온도 : -10 ~ 60℃
• 크기 : 128mm X 78mm

• 접점수 : COM기준 양방향 11점
• 정격 동작전압 범위 : 12~24V
• 최대 동작전압 범위 : 3.3~28V
• 응답속도 : 5mS
• Off 인식 레벨 : < 1.8VDC
• On 인식 레벨 : > 2.5VDC
• 입력 상태 LED Off 레벨 : < 4.5V
• 입력 상태 LED On 레벨 : > 5.0V

• Relay 구동 전압 : 24V (단일전원)
• Relay 구동 전류 : 1점/10mA
• 접점수 : Relay 8점
• Max. switching voltage : 277V AC, 30V DC
• Max. switching current : 5A (AC), 3A (DC)
• 응답속도 : 10Hz (초당 10번)
