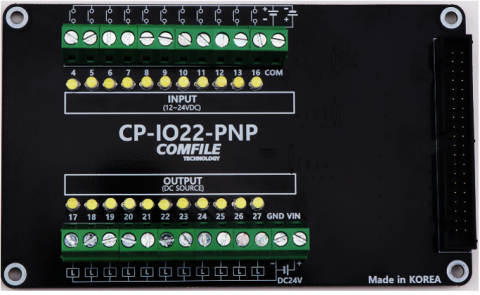

CP-IO22-PNP는 ComfilePi용 I/O 보드로, 입력 11점과 출력 11점(PNP, Source 타입 TR 출력)으로 구성되어 있습니다. 산업용 설계로 제작되어, ComfilePi를 보다 안전하게 운용할 수 있습니다.

• 본 제품은 ComfilePi용입니다. 일반 라즈베리파이에서는 사용할 수 없습니다.

아래 영상은 ComfilePi와 CP-IO22를 연결하여 제어하는 영상입니다. CP-IO22-PNP와 동일하게 사용할 수 있습니다.

아래 소스는 참고용으로 배포합니다. 아래 소스에 대한 기술 지원은 제공하고 있지 않은점 양해부탁드립니다.

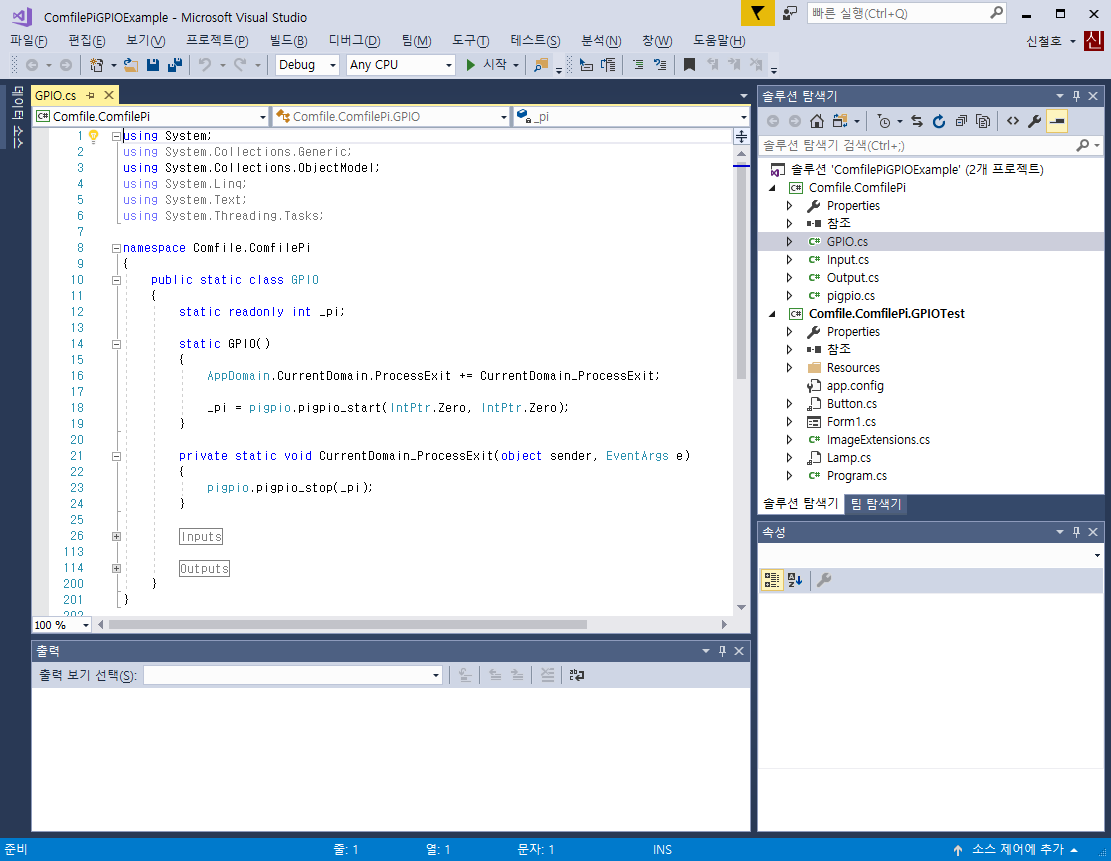

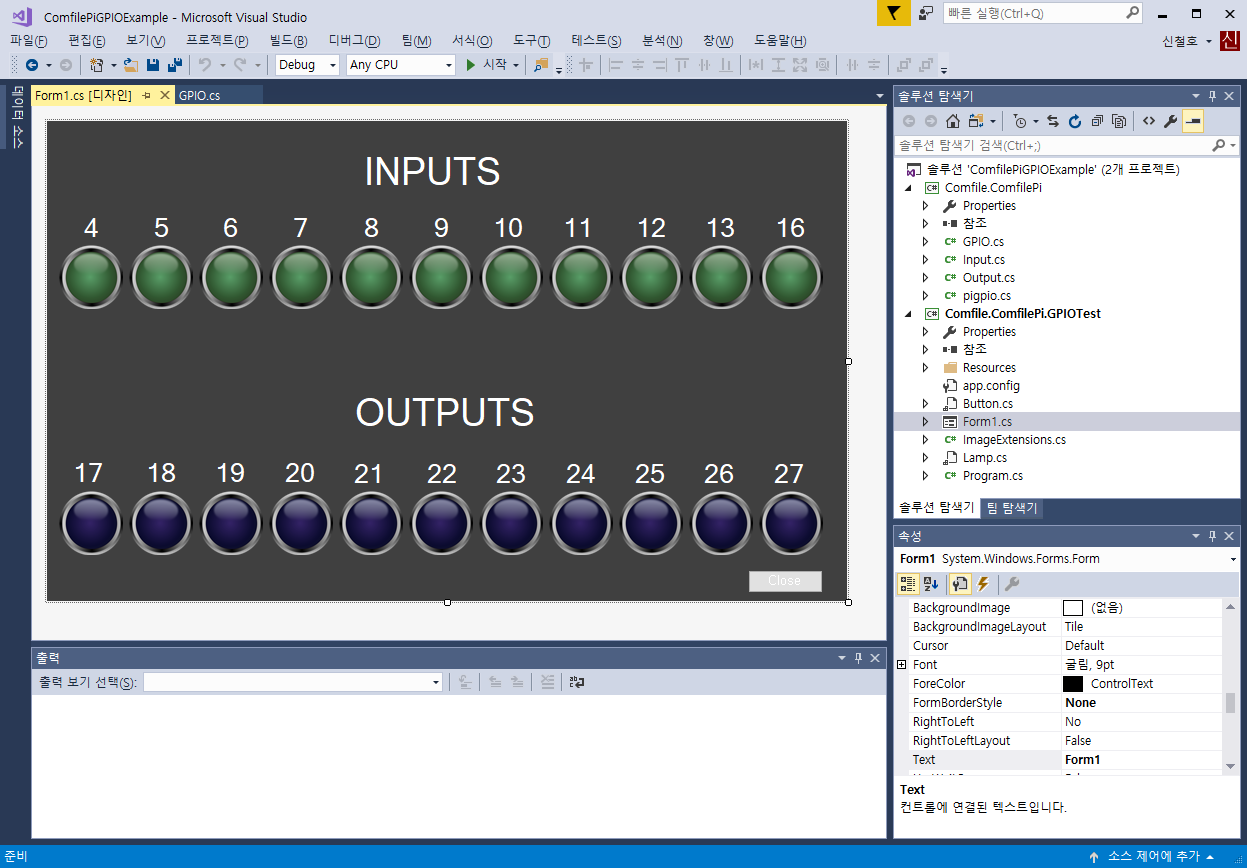

※ CP-IO22 예제 프로그램(C#) 위 영상의 TEST프로그램 입니다.

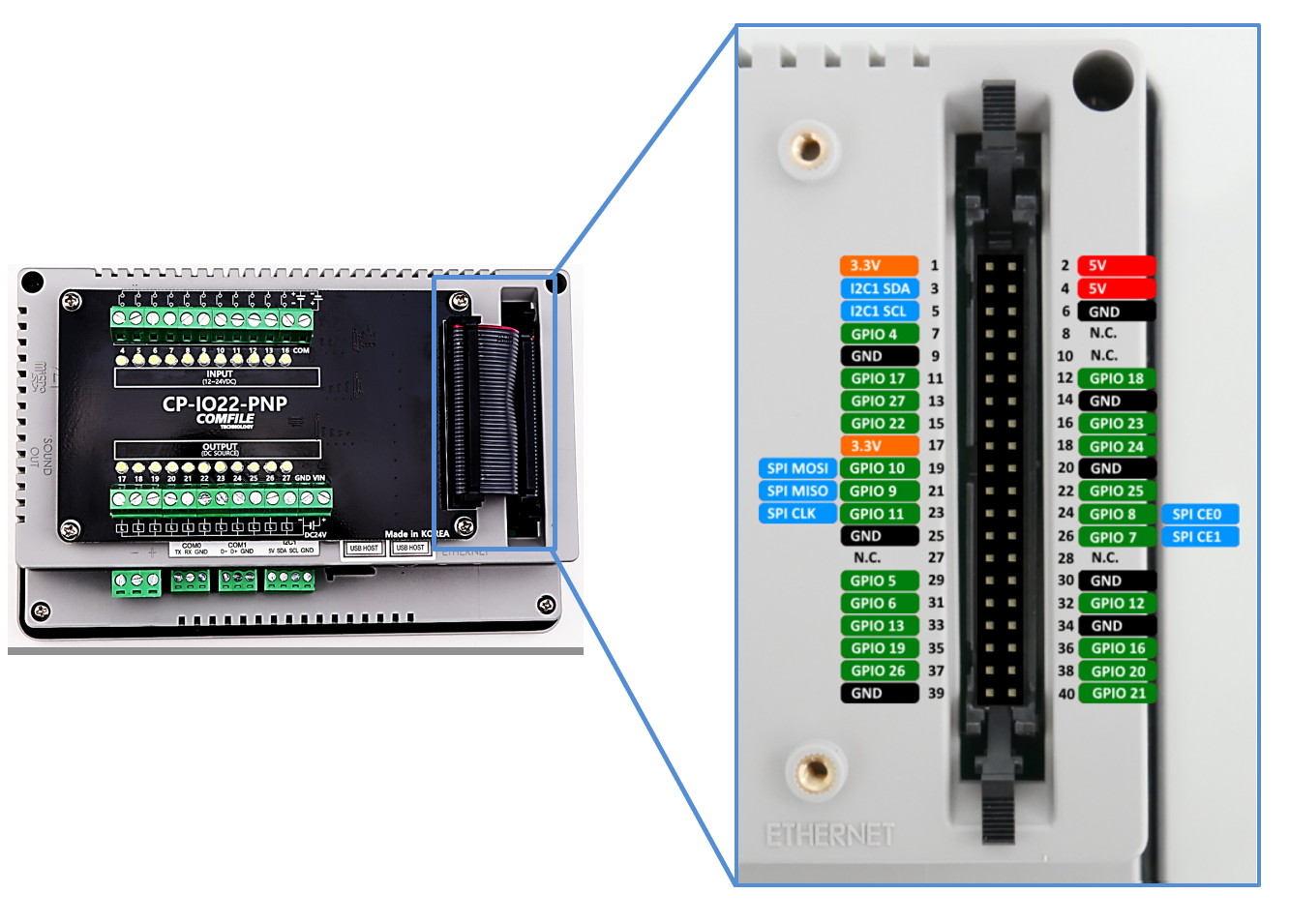

CP-IO22, CP-IO22-PNP의 핀맵은 ComfilePi IO와 동일 합니다. 입출력 IO핀은 아래와 같이 연결되어 있습니다.

• INPUT : GPIO 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 16
• OUTPUT : GPIO 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27

• 정격 입력전압 : 5VDC(ComfilePi PIN 5V 에서 전원공급)
• 정격전류 : 100mA 이상
• 사용습도 : 35 ~ 85%RH
• 사용온도 : -10 ~ 60℃
• 크기 : 128mm X 78mm

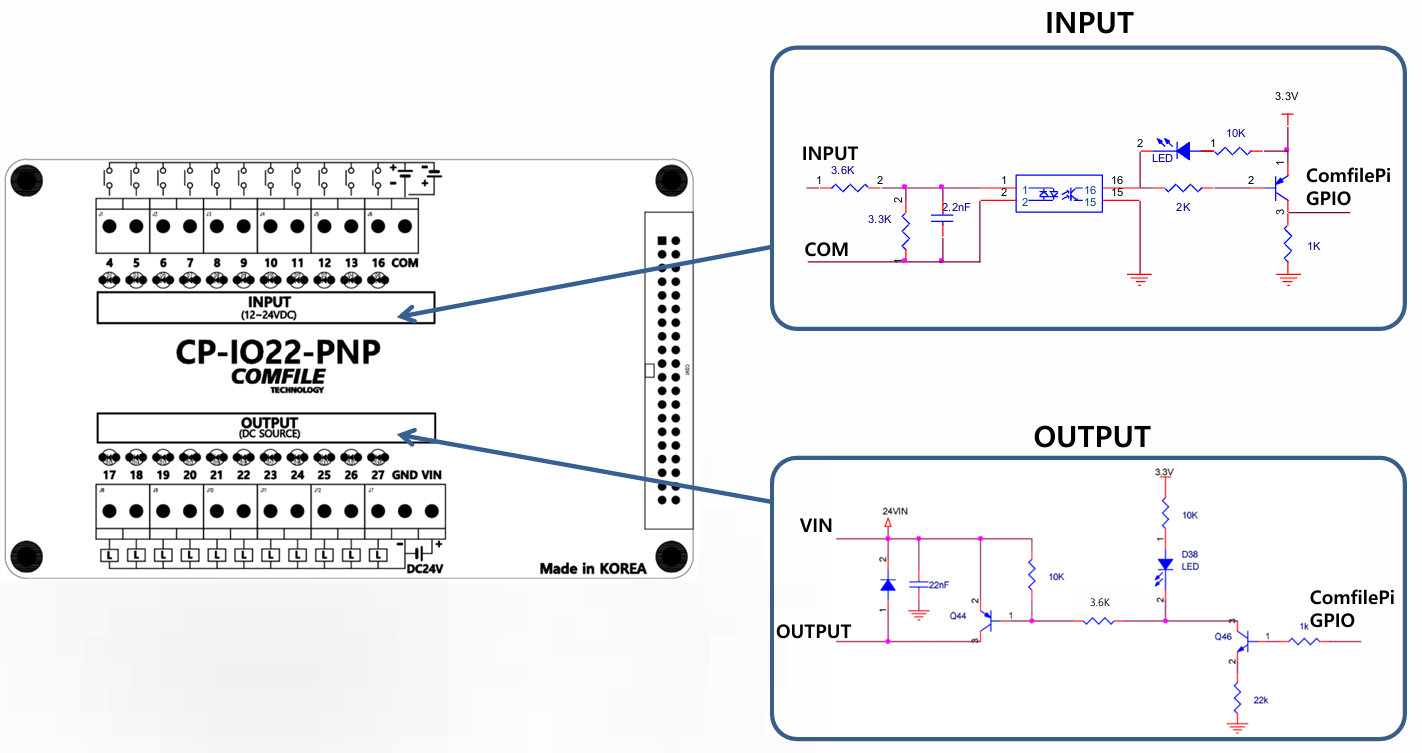

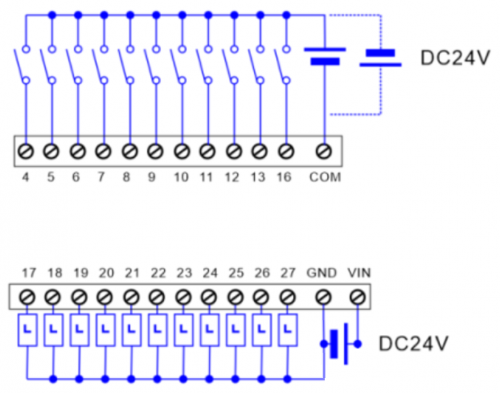

• 접점수 : COM기준 양방향 11점
• 정격 동작전압 범위 : 12~24V
• 최대 동작전압 범위 : 3.3~28V
• 응답속도 : 5mS
• Off 인식 레벨 : < 1.8VDC
• On 인식 레벨 : > 2.5VDC
• 입력 상태 LED Off 레벨 : < 4.5V
• 입력 상태 LED On 레벨 : > 5.0V

• 접점수 : DC 소스출력(PNP TR) 11점
• 최대출력 전압 : 24VDC
• 응답속도 : 10mS
• 구동가능 전류 : 100mA
• 부하저항 : 270옴 이상

• 각 출력 단자에 연결되는 부하의 저항은 반드시 270 Ω 이상이어야 합니다.
• 저항값이 270 Ω 미만인 부하를 연결할 경우, 과전류로 인해 내부 회로가 소손(타버림)될 수 있으니 주의하십시오.
