시리얼 포트 : 모델별 설명
CPi-S 시리즈
CPi-S시리즈에는 2개의 시리얼 포트가 있습니다. 그중 하나 (UART1)은 기능이 제한된 miniUART입니다.

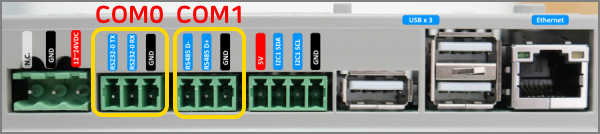

| 이름 | 종류 | 내부연결 | 다른이름 | 컴파일파이 뒷면 |
|---|---|---|---|---|
| UART0 | 기본 UART | ttyAMA0 | /dev/serial0 | COM0 RS232C 라고 표기 |
| UART1 | mini UART(*) (보조 UART) | ttyS0 | /dev/serial1 | COM1 RS485 라고 표기 |
mini UART의 제약사항
- 끊김 감지 없음
- 프레임 오류 감지 없음
- 패리티 비트 없음
- 수신 제한 시간 인터럽트 없음
- DCD, DSR, DTR, RI 신호 없음
- 쓰로틀링 발생시 통신속도가 변경될 수 있음
RS485 통신이 중요한 경우:
데이터 신뢰성이 최우선인 RS485 환경이나 고속 통신이 필요하다면, 하드웨어 UART(PL011)를 온전히 지원하는 CPi-C 시리즈 이상급 제품 사용을 강력히 권장합니다. Mini UART는 디버깅용이나 단순 데이터 전송 용도로만 적합합니다.
CPi-C 시리즈
CPi-C 시리즈에는 총 4개의 시리얼 포트가 있으며, 그중 2개는 후면(RS232C, RS485)에서 바로 사용할 수 있는 형태로 되어 있습니다.
| 이름 | 종류 | 내부연결 | 다른이름 | 컴파일파이 뒷면 | 제약사항 |
|---|---|---|---|---|---|
| UART0 | 기본 UART | ttyAMA0 | /dev/serial0 | COM0 RS232C 라고 표기 | 없음 |
| UART1 | 기본 UART | ttyAMA1 | /dev/serial1 | COM1 RS485 라고 표기 | 없음 |

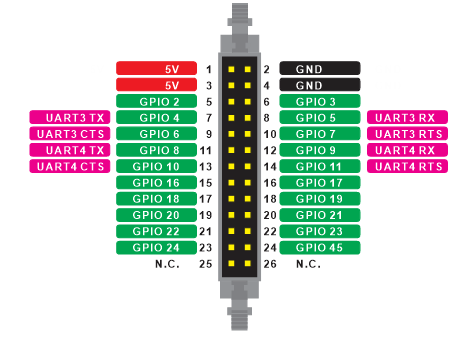

나머지 2개의 시리얼 포트는 후면 26핀 포트에 있습니다. 그리고 CPi-C에는 성능이 제한되어 있는 miniUART가 없습니다.

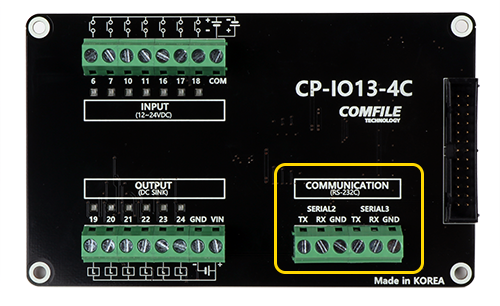

여기에 MAX232(RS232시그널 컨버터)를 추가해서 +/-10V 레벨의 RS232C 통신이 가능하도록 하려면 CPIO보드를 추가하시면 됩니다.
시리얼 포트 : 모든 시리즈 공통사항
리눅스 직렬 콘솔 비활성화
기본적으로 기본 UART는 리눅스 콘솔에 할당됩니다. 다른 목적으로 기본 UART를 사용하려면 라즈베리 파이 OS를 재구성해야합니다. 이것은 raspi-config을 사용해 수행할 수 있습니다.
- raspi-config 시작: sudo raspi-config
- Select option 3 - Interface Options.
- Select option P6 - Serial Port.
- Would you like a login shell to be accessible over serial?이라고 물으면 'No'로 대답합니다.
- Would you like the serial port hardware to be enabled?라고 물으면 'Yes'로 대답합니다.
- raspi-config를 종료하고 파이를 리부트하면 변경이 적용됩니다.

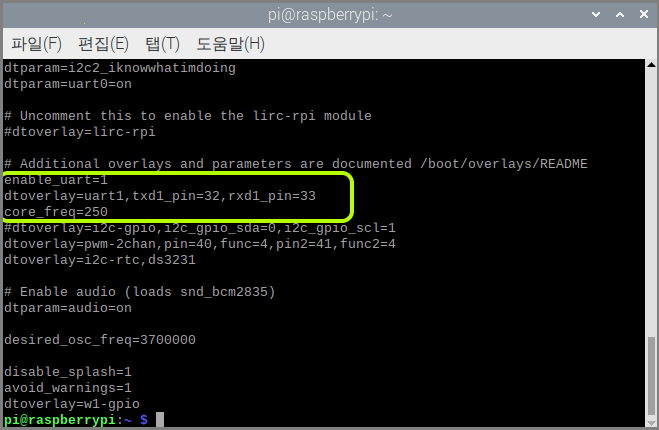

UART1 (RS485) 는 활성화 된 상태로 출하됩니다.
기능 점검

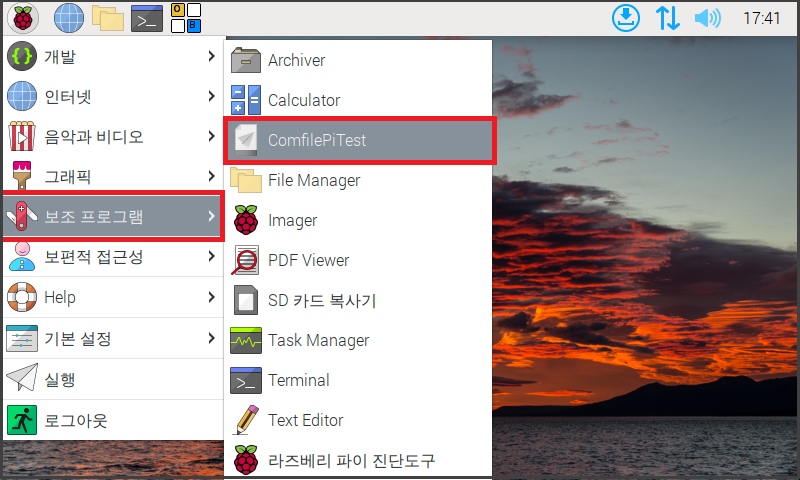

컴파일파이에는 기능점검을 위한 프로그램이 들어 있습니다. 보조 프로그램>ComfilePiTest 실행
COM 0 테스트

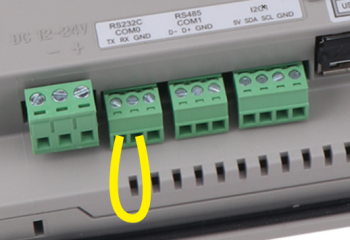

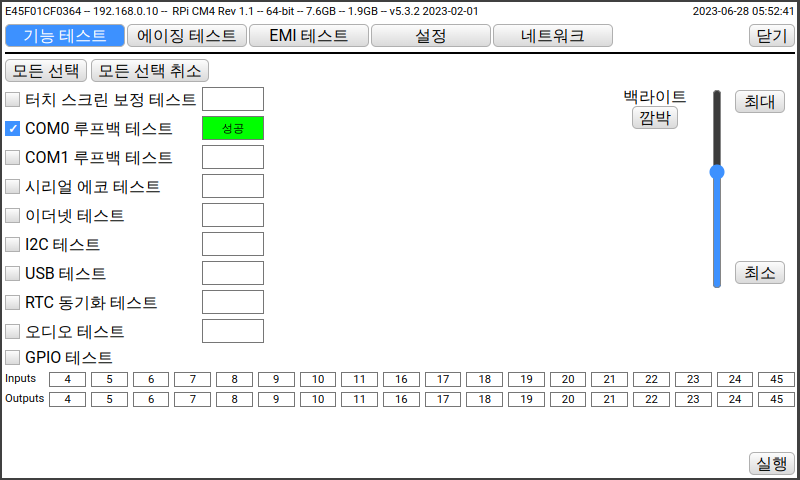

COM0의 TX와 RX를 서로 연결한뒤 아래 체크박스를 체크하고, Run을 누르세요.
이상이 없으면 Pass라고 표시됩니다.
COM 1 테스트
COM1 Loopback TEST는 COM1이 RS232C인 경우에만 사용할 수 있는 테스트이므로, RS485로 되어 있는 컴파일파이에서는 이 방법대신, 바로 밑에 있는 Serial Echo Test 를 사용합니다.

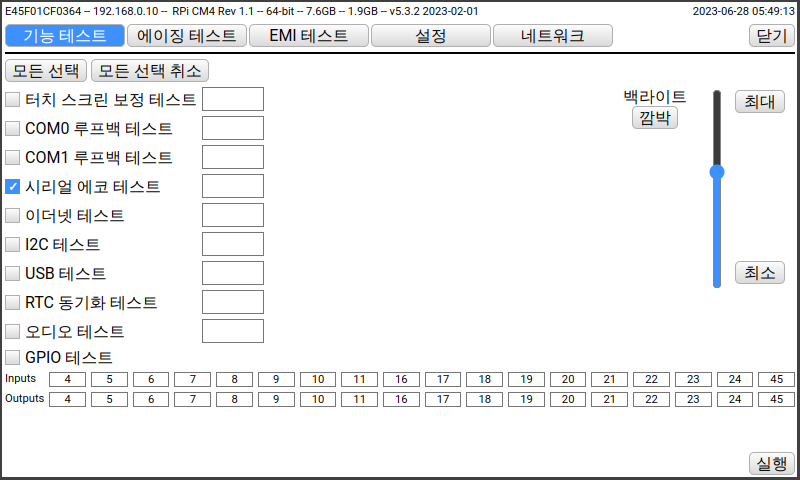

Echo Test는 COM1 과 COM0이 서로 통신하면 이상이 없는지 테스트 합니다.

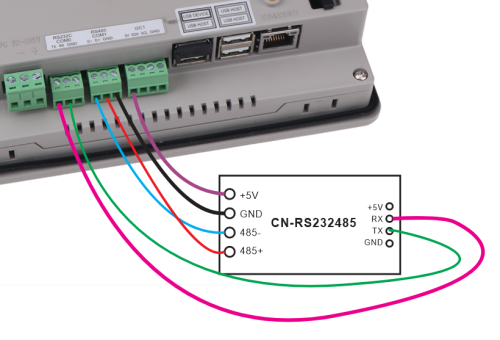

따라서 COM1에 RS485 TO RS232 CONVERTER를 연결해서 COM0 와 결선해주어야 테스트를 진행할 수 있습니다.
