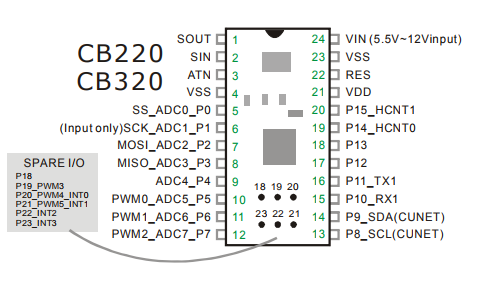

CB220/320

핀번호	이름	I/O	설명
1	SOUT	OUT	DOWNLOAD를 위한 SERIAL OUTPUT
2	SIN	IN	DOWNLOAD를 위한 SERIAL INPUT
3	ATN	IN	DOWNLOAD를 위한 SERIAL INPUT
4	VSS	POWER	GROUND
5	P0	I/O	ADC0 / SPI의 SS
6	P1	Input	ADC1 / SPI의 SCK
7	P2	I/O	ADC2 / SPI의 MOSI
8	P3	I/O	ADC3 / SPI의 MISO
9	P4	I/O	ADC4
10	P5	I/O	PWM0 / ADC5
11	P6	I/O	PWM1 / ADC6
12	P7	I/O	PWM2 / ADC7
13	P8	I/O	CuNET의 SCL
14	P9	I/O	CuNET의 SDA
15	P10	I/O	RS232C 채널1 의 RX
16	P11	I/O	RS232C 채널1 의 TX
17	P12	I/O
18	P13	I/O
19	P14	I/O	High Counter Channel 0
20	P15	I/O	High Counter Channel 1
21	VDD	I/O	5V출력 또는 입력
22	RES	IN	RESET 입력 (LOW입력 시 RESET됨), 내부에서 5V와 풀업 저항으로 연결되어 있으므로 따로 5V를 연결할 필요없음. 5V와 직결시 노이즈 유입으로 오히려 리셋될 수 있음.
23	VSS	IN	GROUND
24	VIN	IN	5.5V~12V전원입력

CB320 과 CB220 (REV B) 부터 SPARE I/O 를 6 포트 가지고 있습니다. 스페어 I/O 에 직접선을 연결한뒤 납땜 하여 사용할 수 있습니다. 이 SPARE I/O 를 사용하면 PWM 3 개와 INT 입력단자를 추가로 활용할 수 있습니다.
