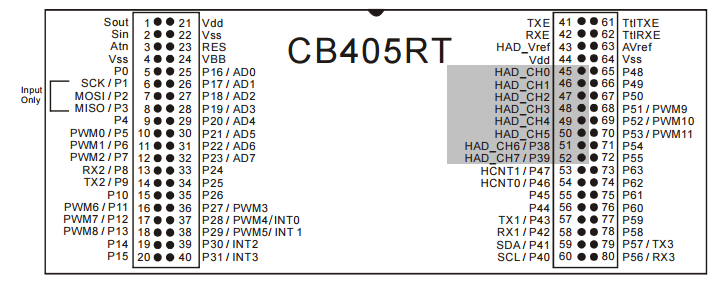

CB405RT

이름 핀번호 I/O 설명
SOUT 1 OUT DOWNLOAD를 위한 SERIAL OUTPUT
SIN 2 IN DOWNLOAD를 위한 SERIAL INPUT
ATN 3 IN DOWNLOAD를 위한 SERIAL INPUT
GND 4, 22, 64 POWER IN GROUND
VCC 21, 44 POWER IN 5.1V ~ 5.5V 공급
AVREF 63 IN 아날로그 변환기의 레퍼런스 전압공급
VBB 24 POWER IN 밧데리 백업을 위한 밧데리 연결핀
RES 23 IN 리셋단자, LOW입력 시 리셋 됨, 평상시 10K저향을 통해 5V 풀업 또는 오픈
TTLTXE 61 OUT RS232 to TTL232 변환회로, TX연결단자
TTLRXE 62 IN RS232 to TTL232 변환회로, RX연결단자
TXE 41 OUT RS232출력단자, 외부의 RS232포트와 연결
RXE 42 IN RS232입력단자, 외부의 RS232포트와 연결

블록 0

이름 핀번호 I/O 특수기능 설명
P0 5 I/O SPI의 SS
P1 6 Input SPI의 SCK 입력전용핀입니다.
P2 7 Input SPI의 MOSI 입력전용핀입니다.
P3 8 Input SPI의 MISO 입력전용핀입니다.
P4 9 I/O
P5 10 I/O PWM CHANNEL 0
P6 11 I/O PWM CHANNEL 1
P7 12 I/O PWM CHANNEL 2

블록 1

P8 13 I/O TTL232 RX2
P9 14 I/O TTL232 TX2
P10 15 I/O
P11 16 I/O PWM CHANNEL 6
P12 17 I/O PWM CHANNEL 7
P13 18 I/O PWM CHANNEL 8
P14 19 I/O
P15 20 I/O

블록 2

P16 25 I/O AD CHANNEL 0
P17 26 I/O AD CHANNEL 1
P18 27 I/O AD CHANNEL 2
P19 28 I/O AD CHANNEL 3
P20 29 I/O AD CHANNEL 4
P21 30 I/O AD CHANNEL 5
P22 31 I/O AD CHANNEL 6
P23 32 I/O AD CHANNEL 7

블록 3

P24 33 I/O
P25 34 I/O
P26 35 I/O
P27 36 I/O PWM3
P28 37 I/O PWM4 / INT0
P29 38 I/O PWM5 / INT1
P30 39 I/O INT2
P31 40 I/O INT3

해당 블록 없음

이름 핀번호 I/O 특수기능
HADCH0 45 INPUT 16bit AD CHANNEL 0
HADCH1 46 INPUT 16bit AD CHANNEL 1
HADCH2 47 INPUT 16bit AD CHANNEL 2
HADCH3 48 INPUT 16bit AD CHANNEL 3
HADCH4 49 INPUT 16bit AD CHANNEL 4
HADCH5 50 INPUT 16bit AD CHANNEL 5
HADCH6 / P38 51 I/O 16bit AD CHANNEL 6, P38 사용가능
HADCH7 / P39 52 I/O 16bit AD CHANNEL 7, P39 사용가능

블록 5

P40 60 I/O SCL CUNET 클록
P41 59 I/O SDA CUNET 데이터
P42 58 I/O RX1 TTLRX 채널1
P43 57 I/O TX1 TTLTX 채널1
P44 56 I/O
P45 55 I/O
P46 54 I/O HCNT0 고속 카운터 채널0
P47 53 I/O HCNT1 고속 카운터 채널 1

블록 6

P48 65 I/O
P49 66 I/O
P50 67 I/O
P51 68 I/O PWM CANNEL 9
P52 69 I/O PWM CANNEL 10
P53 70 I/O PWM CANNEL 11
P54 71 I/O
P55 72 I/O

블록 7

P56 80 I/O RX3 TTLRX 채널3
P57 79 I/O TX3 TTLTX 채널3
P58 78 I/O
P59 77 I/O
P60 76 I/O
P61 75 I/O
P62 74 I/O
P63 73 I/O
