MSB623R-ACDC

  • 전원 전압: AC 100~240V
  • 통신 포트: RS232C (채널 1), RS485 (채널 3)
  • 3키 리모콘 연결 가능 리모콘 결선 방법

입출력 사양

방향 포트번호 수량 종류 설명
입력 8 ~ 22 15 24VDC 디지털 입력 24VDC 입력이 있으면 1, 없으면 0으로 인식
출력 32 ~ 39 8 릴레이 출력 (5A 접점) 1을 출력하면 ON, 0을 출력하면 OFF
온도 입력 0, 1 2 10K 서미스터 TH = GetNtcTemp(0) 명령으로 온도값을 읽어 변수에 저장
온도센서 결선 방법

입력은 24VDC 기준의 디지털 입력이며, 출력은 릴레이 접점 방식입니다. 온도 입력 포트는 NTC 서미스터 센서를 직접 연결하여 온도를 측정할 수 있습니다. 채널 3의 RS485 포트를 통해 외부 장치와 통신이 가능합니다.

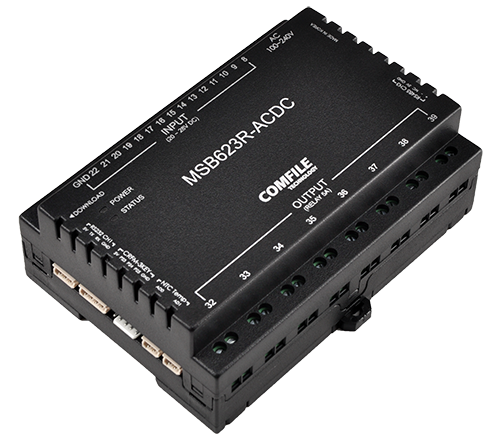

MSB623R-ACDC 전면 패널 및 단자 구성

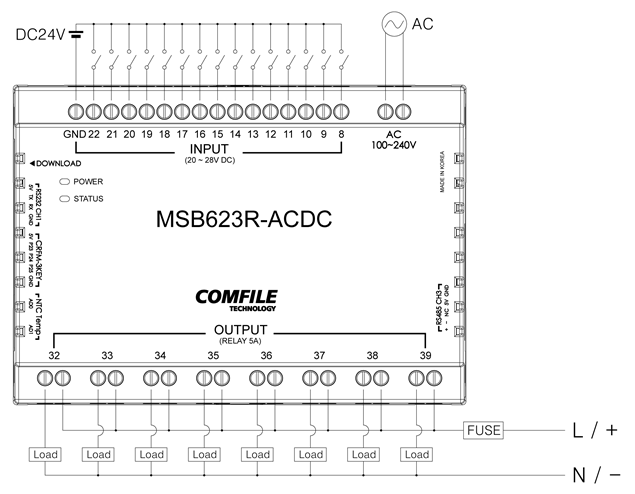

MSB623R-ACDC 기본 배선 예

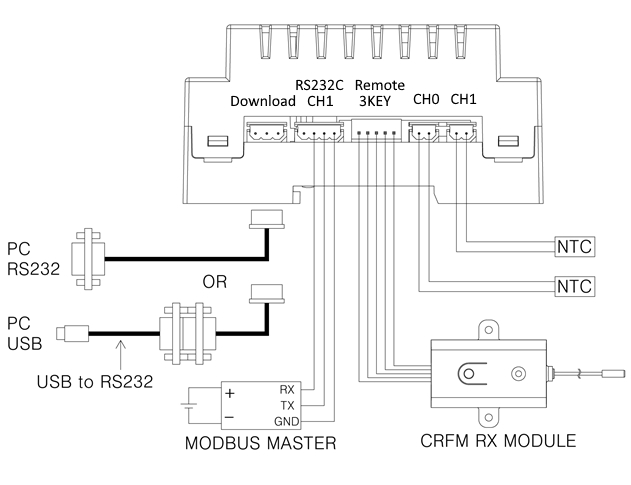

MSB623R-ACDC 측면 단자 배치

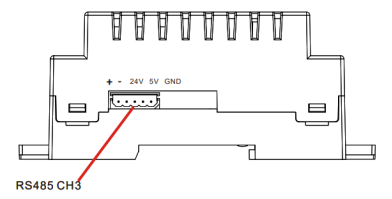

MSB623R-ACDC 온도센서 연결 포트 위치
