MSB624RA-DC-OEM
- 전원 전압: DC 24V
- 통신 포트: RS232C 2개 (채널 1 / 채널 2), RS485 1개 (채널 3)
- CUNET: CLCD 연결 전용 포트 (CLCD 포트의 I2C 사용, 일반 I2C 용도로는 사용 불가)
- 고속 카운터: 2채널 내장

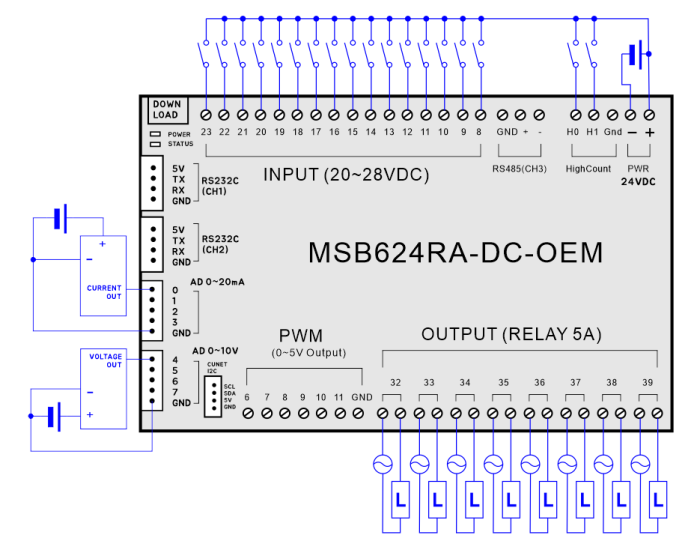

입출력 사양
| 방향 | 포트번호 | 수량 | 종류 | 설명 |
|---|---|---|---|---|
| 입력 | 8 ~ 23 | 16 | 24VDC 디지털 입력 | 24VDC 입력이 있으면 1, 없으면 0으로 인식 |
| 출력 | 32 ~ 39 | 8 | 릴레이 출력 (10A 접점) | 1을 출력하면 ON, 0을 출력하면 OFF |
| 아날로그 입력 | 0 ~ 3 | 4 | 0~20mA 전류 입력 | VA = Adin(0) 명령으로 채널 값을 읽어 변수에 저장 |
| 아날로그 입력 | 4 ~ 7 | 4 | 0~10VDC 전압 입력 | VA = Adin(4) 명령으로 채널 값을 읽어 변수에 저장 |
| PWM 출력 | 6 ~ 11 | 6 | 5V PWM 출력 | PWM 신호 출력 가능 PWM 출력 방법 |
입력은 24VDC 기준의 디지털 입력이며, 출력은 릴레이 접점 방식입니다. 아날로그 입력은 전류(0~20mA)와 전압(0~10VDC) 신호를 각각 별도의 채널에서 사용할 수 있습니다. CUNET 포트는 CLCD 전용 인터페이스이며 일반 I2C 장치 연결에는 사용할 수 없습니다. PWM 출력과 고속 카운터 기능을 이용하여 모터 제어 및 펄스 계측 응용에 사용할 수 있습니다.
자주 묻는 질문

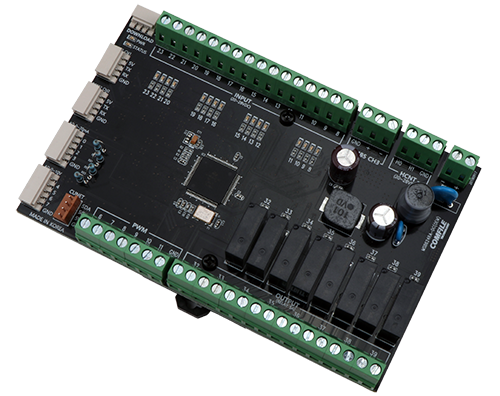

질문: 이 MSB는 다른 것들과 다르게 생겼습니다. 왜 그런가요?
답변: 네, 의도적으로 그렇게 설계했습니다. 특정 고객들이 PCB 스타일의 MSB를 원한다는 요청을 받은 후 이 모델을 개발했습니다 . 이 고객들은 제어 패널 내부에 타사 브랜드가 눈에 띄게 드러나는 것을 원하지 않습니다. 그들의 입장에서 최종 제품은 기성품 모듈이 아니라 자체적으로 설계한 맞춤형 컨트롤러처럼 보여야 합니다.
그래서 로고와 제품명을 아주 작게 만들어 구석에 눈에 띄지 않게 배치했습니다. 목표는 보드가 기존 시스템에 자연스럽게 녹아들어 맞춤형 솔루션처럼 보이도록 하는 것이었습니다.
