MSB630TA-DC

  • 전원 전압: DC 24V
  • 통신 포트: RS232C 2개 (채널 1 / 채널 2), RS485 1개 (채널 3)

입출력 사양

방향 포트번호 수량 종류 설명
입력 8 ~ 23 16 24VDC 디지털 입력 24VDC 입력이 있으면 1, 없으면 0으로 인식
출력 32 ~ 45 14 NPN TR 출력 (Sink 타입) 1을 출력하면 ON, 0을 출력하면 OFF
아날로그 입력 0 ~ 3 4 0~20mA 전류 입력 VA = Adin(0) 명령으로 채널 값을 읽어 변수에 저장
아날로그 입력 4 ~ 7 4 0~10VDC 전압 입력 VA = Adin(4) 명령으로 채널 값을 읽어 변수에 저장

입력은 24VDC 기준의 디지털 입력이며, 출력은 Sink 방식의 NPN TR 구조입니다. 출력 ON 시 해당 포트는 GND와 단락되며, 부하는 반드시 전원의 +측과 연결해야 합니다.

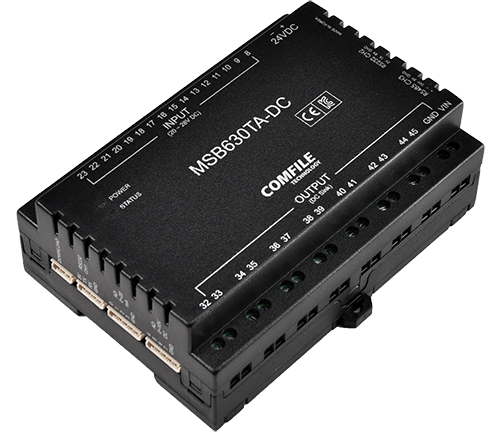

MSB630TA-DC 전면 패널 및 단자 구성

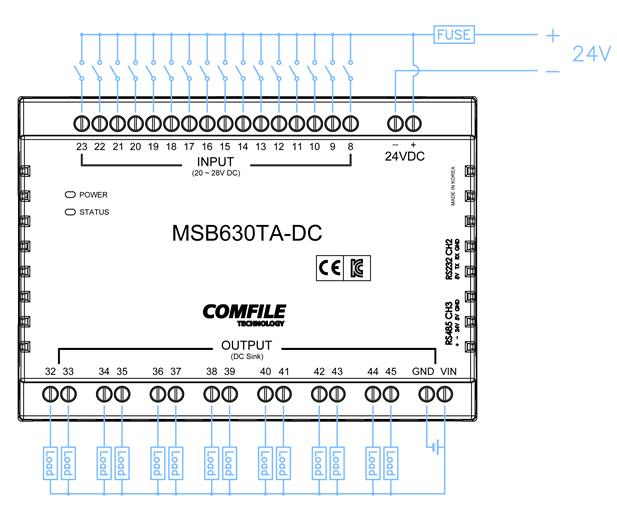

MSB630TA-DC 기본 배선 예

NPN TR 출력 동작 개념

Sink 방식의 NPN TR 출력입니다. BASIC에서 HIGH 출력 또는 레더에서 ON 상태가 되면 해당 포트가 GND로 연결됩니다.

NPN Sink 출력 배선 개념도

외부 릴레이 구동 시 VIN 단자를 반드시 연결하십시오. 역기전력 억제를 위한 보호 다이오드가 내장되어 있습니다.

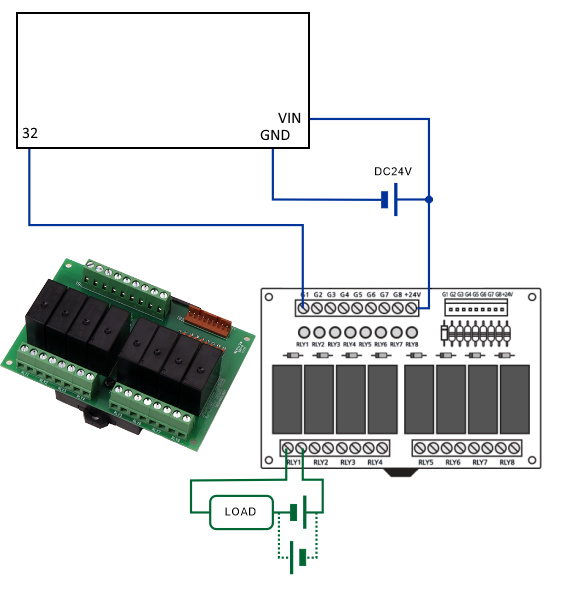

외부 릴레이 구동 시 배선 예

측면 단자 및 I/O 배치 참고
