MSB764T

  • 전원 전압: DC 24V
  • 통신 포트: RS232C 2개 (채널 1, 채널 2), I2C (CLCD 연결 포트)
  • 고속 카운터: 2채널 내장
  • RTC(Real Time Clock) 및 백업 배터리 내장 (수명 약 10년) Rtcread, Rtcwrite 명령 사용

입출력 사양

방향 포트번호 수량 종류 설명
입력 0 ~ 31 32 24VDC 디지털 입력 24VDC 입력이 있으면 1, 없으면 0으로 인식
출력 32 ~ 63 32 NPN TR 출력 (Sink 타입) 1을 출력하면 ON, 0을 출력하면 OFF

입력은 24VDC 기준의 디지털 입력이며, 출력은 Sink 방식의 NPN TR 구조입니다. RTC가 내장되어 있어 정전 후에도 시간 정보를 유지할 수 있으며, Rtcread / Rtcwrite 명령으로 접근합니다. I2C 포트는 CLCD 인터페이스 연결에 사용됩니다.

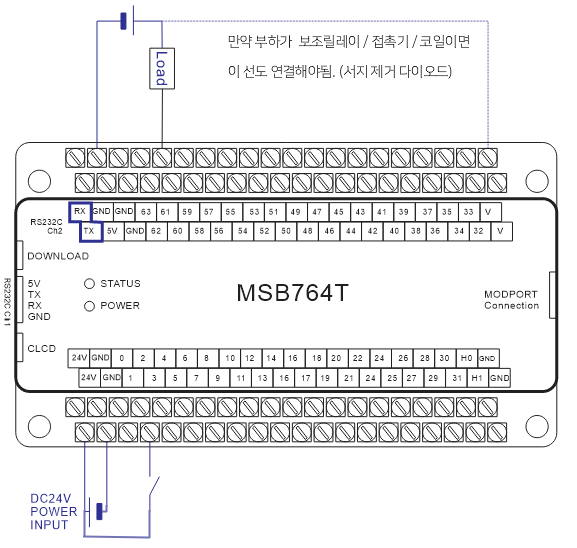

MSB764T 전면 패널 및 단자 구성

NPN TR 출력 동작 개념

Sink 방식의 NPN TR 출력입니다. 출력 ON 시 해당 포트가 GND와 단락됩니다. 부하의 반대쪽은 반드시 전원 +측에 연결해야 합니다.

NPN Sink 출력 배선 개념도
