RS485 (채널 3) 사용법
적용 대상 모델: MSB622R-AC, MSB623R-ACDC, MSB624RA-DC, MSB624RA-DC-OEM, MSB630TA-DC, MSB632RA-DC, MSB642RA-DC
개요
MSB 시리즈에서 RS485는 채널 3(COM3)에 할당되어 있습니다. RS485 채널 3은 기본 제공되는 “MSB6XX” 설정 파일에 의해 자동으로 초기화됩니다.
기본 동작
프로그램 상단에 아래와 같이 포함하면 RS485 채널 3이 자동으로 오픈됩니다.
#include "MSB6XX"
해당 설정 파일 내부에는 다음과 같은 초기 설정이 포함되어 있습니다.
Opencom 3,57600,3,50,50 Set Rs485 3,71
설명:
- 채널 3을 57600 bps로 오픈
- 내부 포트 71번을 RS485 방향 제어용으로 사용
- RS485 송수신 방향은 자동으로 제어됩니다
보레이트 변경 방법
기본 보레이트는 57600 bps 입니다. 다른 통신 속도를 사용하려면 Set Rs232 명령으로 변경할 수 있습니다.
예:
#include "MSB6XX" Set Rs232 3,19200,3
설명:
- 채널 3 보레이트를 19200 bps로 변경
- 마지막 숫자 3 = (None Parity, 8 Data Bits, 1 Stop Bit)
통신 제한 사항
- 채널 3 (RS485)에서는 Modbus Slave 통신을 지원하지 않습니다.
- Modbus 통신은 채널 1에서만 사용 가능합니다.
- RS485는 일반 시리얼 프로토콜 또는 사용자 정의 통신에 사용하십시오.

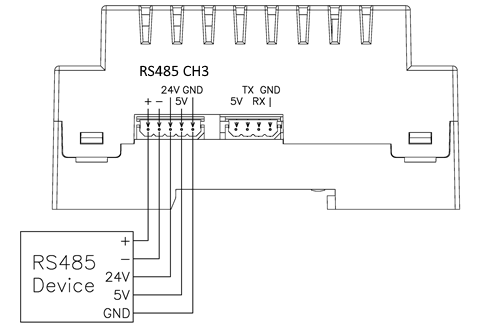

배선 참고
RS485는 차동 통신 방식(A/B 라인)을 사용합니다. 노이즈가 많은 환경에서는 종단저항(120Ω) 사용을 권장합니다.
