MSB 모드버스 주소

HMI 또는 SCADA에서 MSB 시리즈에 접근할 때 아래 MODBUS 주소를 사용합니다.

모드버스 RTU 슬레이브 통신은 채널 1 (RS232C)에서만 지원됩니다.

MODBUS 주소 매핑

명칭 범위 단위 모드버스 주소
입력 릴레이 P P0 ~ P31 1비트 1 ~ 32
출력 릴레이 P P32 ~ P63 1비트 33 ~ 64
내부 릴레이 M M0 ~ M511 1비트 4097 ~ 4608
데이터 D D0 ~ D99 16비트 (1워드) 40001 ~ 40100
타이머 T T0 ~ T99 16비트 (1워드) 41001 ~ 41100
카운터 C C0 ~ C49 16비트 (1워드) 42001 ~ 42050

모드버스 동작을 위한 필수 조건

모드버스 통신을 사용하려면 다음 조건이 반드시 필요합니다.

  • 채널 1 (RS232C) 사용
  • BASIC에서 Set Ladder On 실행
  • 레더 프로그램에 최소한 END 명령 존재

최소 동작 예제

#include "MSB6XX"
Opencom 1,115200,3,50,50   ' 채널1 사용
Set Modbus 1,1,20          ' RTU, Slave ID=1, 응답지연 20
Set Ladder On              ' 이후부터 모드버스 응답 가능

Do
Loop

모드버스 연결 테스트

* 본 예제는 MSB6XX 시리즈에서 테스트되었습니다.

#include "MSB6XX"
Opencom 1,115200,3,50,50
Set Modbus 1,1,20
Set Ladder On
Do
Loop

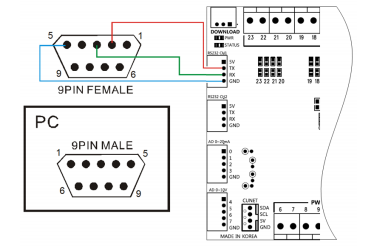

아래 결선도를 참고하여 RS232C 케이블을 제작 후 PC와 연결합니다.

MSB 모드버스 RS232C 결선 예

CF-TERM 프로그램으로 모드버스 통신 테스트가 가능합니다.

CF-TERM 다운로드

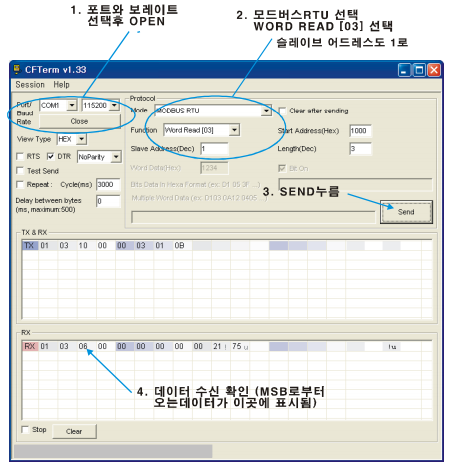

CF-TERM 모드버스 테스트 화면

통신 관련 자주 묻는 질문

  • Q: 채널 1에서 통신이 되지 않습니다.

A: 레더 로직이 활성화되어야 합니다. (END 명령이라도 필요)

  • Q: 채널 3(RS485)에서 모드버스가 되지 않습니다.

A: 모드버스 RTU 슬레이브는 채널 1에서만 지원됩니다.

  • Q: 모드버스 슬레이브를 2개 동시에 사용할 수 있습니까?

A: MSB 시리즈는 채널 1에서 슬레이브 1개만 지원합니다.
