NPN 센서 연결 방법
적용 대상: MSB 시리즈 (디지털 입력 사용 모델)
정의:
- NPN 센서: 출력이 GND(0V)로 내려오는 Sink 방식 센서
특징:
- MSB와 연결 시 입력단에 풀업 저항이 필요합니다.
- 입력 신호는 반전 논리로 동작합니다.
- 센서가 ON 되면 입력값은 0(LOW)으로 인식됩니다.

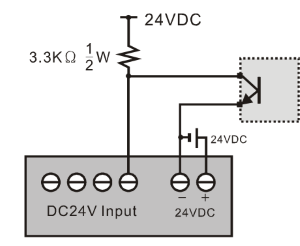

배선 개념:
- MSB 입력단은 내부적으로 +전압 기준의 입력 구조입니다.
- NPN 출력은 GND로 당기는 방식이므로 Pull-up 구성이 필요합니다.
주의사항:
- 센서 전원과 MSB 전원의 GND는 반드시 공통으로 연결하십시오.
- 노이즈가 많은 환경에서는 쉴드 케이블 사용을 권장합니다.
Keywords: NPN Sensor, Sink Output, PLC Input, Pull-up Resistor, MSB Digital Input
