적용 대상: MSB611RA-ACDC, MSB623R-ACDC

산업용에서 사용되는 대표적인 온도센서 종류는 다음과 같습니다.

• NTC / PTC 서미스터 (저가, 일반 온도 측정용)
• RTD (PT100 등) – 정밀 측정용
• 열전대 (Thermocouple) – 고온 측정용

MSB 시리즈의 온도 입력 포트는 NTC 서미스터 방식을 사용합니다. 본 문서에서는 NTC 온도센서 연결 방법을 설명합니다.

MSB611RA-ACDC에는 채널 3, 4에 2채널의 온도 입력 포트가 있습니다.

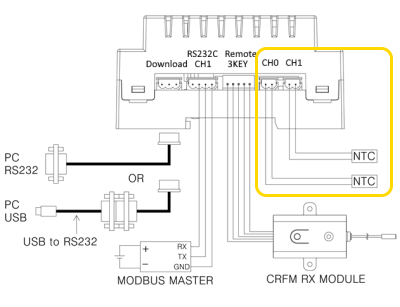

MSB623R-ACDC에는 채널 0, 1에 2개의 온도 입력 포트가 있습니다.

해당 포트에는 당사에서 판매 중인 온도센서를 연결할 수 있습니다. 센서 종류: NTC 서미스터 제품 코드: E01024 센서 케이블 길이: 2 m

온도 값은 다음 명령으로 읽어올 수 있습니다.

변수 = GetNtcTemp(채널)

읽은 결과는 변수에 저장됩니다.

• 22222 : 센서 단선
• 22229 : 센서 쇼트
• 22223 : 측정값 오버플로우
• 22224 : 측정값 언더플로우

측정된 값은 실제 온도의 100배 값으로 반환됩니다. 예: 2545 → 실제 온도 25.45°C

Dim TH As Long
TH = GetNtcTemp(4)
TH = TH / 100
Debug Dec TH,CR  ' 온도 값을 Debug 창에 표시
