AN34001 - 입력과 출력

레더의 가장기본인 입력과 출력 사용방법에 대해서 설명합니다.

사용제품 : CB280, CUBLOC STUDY BOARD-2

결선

P16–>Toggle Switch
P20–>LED

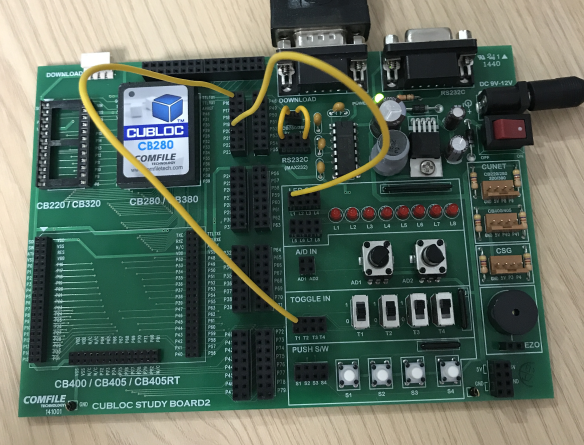

점퍼선을 사용해서, 아래 사진처럼 P16에는 토글스위치를 P20에는 LED를 연결하십시오.

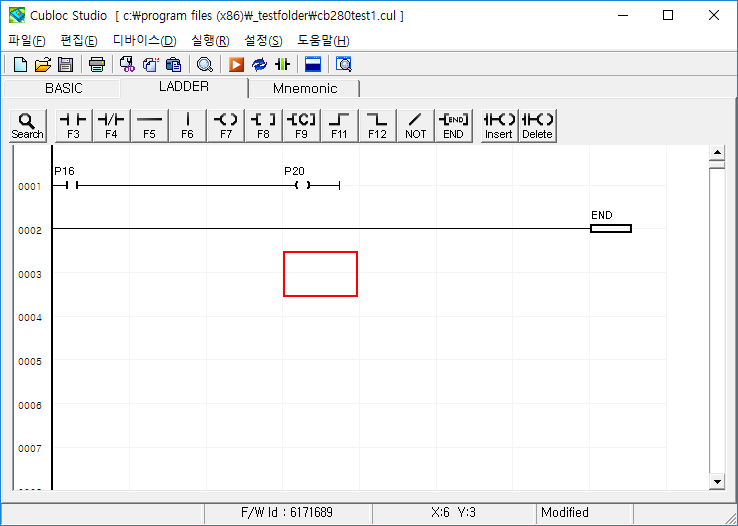

Const Device = CB280
Usepin 16,In
Usepin 20,Out
Set Ladder On
Do
Loop

실행시키면 다음과 같이 동작합니다.

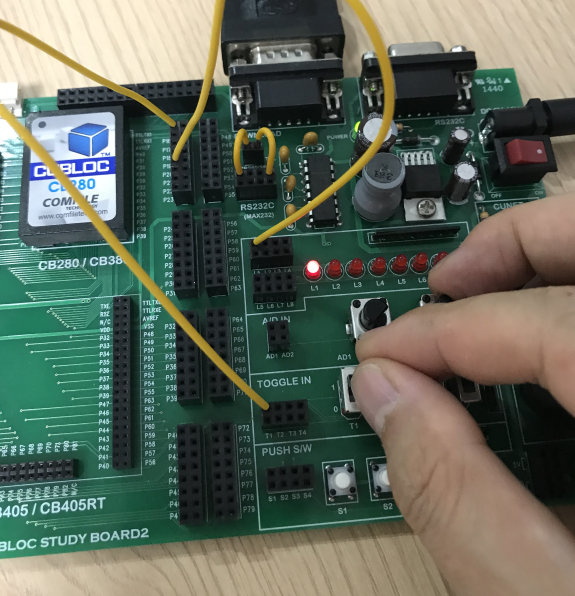

토글스위치를 올리면(ON) LED가 켜집니다.

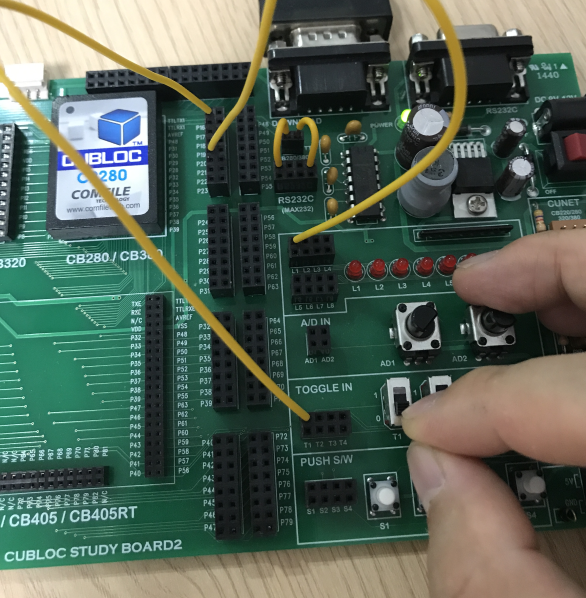

토글스위치를 내리면(OFF) LED가 꺼집니다.
