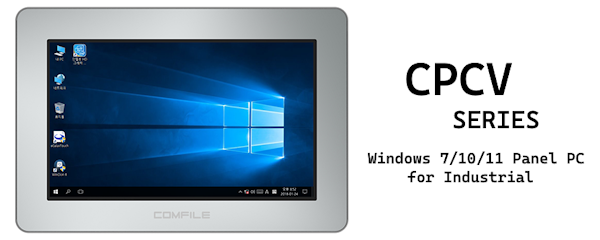

CPCV 시리즈 (윈도우 7/10/11 터치패널 PC)

CPCV5-070WR is an industrial panel PC powered by an Intel Celeron J1900 quad-core processor running at 1.83 GHz. Memory: 4 GB DDR3L SO-DIMM. Storage: 128 GB mSATA. Graphics: Intel HD Graphics. Display: 7-inch LCD with 1024 × 600 resolution, 400 cd/m² brightness, and 4-wire resistive touch. Interfaces: 2 Gigabit Ethernet ports, 1 DVI output, 2 USB 2.0 ports, 2 USB 3.2 Gen2 ports, and serial interfaces including 1 RS-232/485/422 and 3 RS-232. Power input: 12–24 VDC with typical power consumption of 15 W. Mechanical: 196 × 133 × 60 mm, 1.0 kg. Protection: Front IP65, rear IP20.

CPCV5-102BR is an industrial panel PC with Intel Celeron J1900 quad-core CPU at 1.83 GHz. Memory: 4 GB DDR3L. Storage: 128 GB mSATA. Display: 10.2-inch LCD, 800 × 480 resolution, 350 cd/m² brightness, 4-wire resistive touch. Interfaces: 2 Gigabit Ethernet, 1 DVI, 2 USB 2.0, 2 USB 3.2 Gen2, 1 RS-232/485/422 and 3 RS-232. Power: 12–24 VDC, 17 W. Mechanical: 284 × 163 × 66 mm, 1.52 kg. Protection: Front IP54, rear IP20.

CPCV5-101BR is a panel PC with Intel Celeron J1900 quad-core processor at 1.83 GHz. Memory: 4 GB DDR3L. Storage: 128 GB mSATA. Display: 10.1-inch LCD, 1024 × 600 resolution, 250 cd/m² brightness, 4-wire resistive touch. Interfaces: 2 Gigabit Ethernet, 1 DVI, 2 USB 2.0, 2 USB 3.2 Gen2, 1 RS-232/485/422 and 3 RS-232. Power: 12–24 VDC, 17 W. Mechanical: 284 × 163 × 66 mm, 1.52 kg. Protection: Front IP54, rear IP20.

CPCV5-104WF is a panel PC with Intel Celeron J1900 quad-core CPU. Memory: 4 GB DDR3L. Storage: 128 GB mSATA. Display: 10.4-inch LCD, 1024 × 768 resolution, 400 cd/m² brightness, 4-wire resistive touch. Interfaces: 2 Gigabit Ethernet, 1 DVI, 2 USB 2.0, 2 USB 3.2 Gen2, 1 RS-232/485/422 and 3 RS-232. Power: 12–24 VDC, 18 W. Mechanical: 280 × 227 × 68 mm, 2.18 kg. Protection: Front IP65, rear IP20.

CPCV5-150WF is a panel PC with Intel Celeron J1900 quad-core CPU. Memory: 4 GB DDR3L. Storage: 128 GB mSATA. Display: 15-inch LCD, 1024 × 768 resolution, 420 cd/m² brightness, 5-wire resistive touch. Interfaces: 2 Gigabit Ethernet, 1 DVI, 2 USB 2.0, 2 USB 3.2 Gen2, 1 RS-232/485/422 and 3 RS-232. Power: 12–24 VDC, 24 W. Mechanical: 376 × 300 × 69 mm, 3.78 kg. Protection: Front IP65, rear IP20.

CPCV6-070WR is an industrial panel PC powered by an Intel Celeron J6412 quad-core processor at 2.0 GHz. Memory: 4 GB DDR3L. Storage: 128 GB mSATA. Graphics: Intel UHD Graphics. Display: 7-inch LCD, 1024 × 600 resolution, 400 cd/m² brightness, 16:9 aspect ratio, 4-wire resistive touch. Interfaces: 2 DVI outputs, 2 × 2.5 Gigabit Ethernet, 3 USB 2.0, 1 USB 3.0, 1 RS-232/485/422 and 1 RS-232. Audio: Line-out with Realtek HD audio. Power: 12–24 VDC, 15 W. Mechanical: 196 × 133 × 60 mm, 1.0 kg. Protection: Front IP65, rear IP20. Operating temperature: 0–60 °C.

CPCV6-104WF is a panel PC with Intel Celeron J6412 CPU. Memory: 4 GB DDR3L. Storage: 128 GB mSATA. Display: 10.4-inch LCD, 1024 × 768 resolution, 400 cd/m² brightness, 5-wire resistive touch. Interfaces: 2 DVI outputs, 1 Gigabit Ethernet, 3 USB 2.0, 1 USB 3.0, 1 RS-232/485/422 and 2 RS-232. Power: 12–24 VDC, 18 W. Mechanical: 280 × 227 × 68 mm, 2.18 kg. Protection: Front IP65, rear IP20. Operating temperature: 0–60 °C.

CPCV6-150WF is a panel PC with Intel Celeron J6412 CPU. Memory: 4 GB DDR3L. Storage: 128 GB mSATA. Display: 15-inch LCD, 1024 × 768 resolution, 420 cd/m² brightness, 5-wire resistive touch. Interfaces: 2 DVI outputs, 1 Gigabit Ethernet, 3 USB 2.0, 1 USB 3.0, 1 RS-232/485/422 and 2 RS-232. Power: 12–24 VDC, 24 W. Mechanical: 376 × 300 × 69 mm, 3.78 kg. Protection: Front IP65, rear IP20. Operating temperature: 0–60 °C.

CPCV 시리즈 (윈도우 7/10/11 터치패널 PC)

CPCV 산업용 패널 PC는 견고한 하드웨어 , 안정적인 전원 구조 및 수명이 긴 부품 으로 설계되었습니다.

또한 공장 현장 및 자동화 시스템에서 흔히 발생하는 전기적 노이즈, 전압 변동, 먼지 및 진동에 대한 강력한 내성을 제공합니다 .

COMFILE Technology의 터치 패널 PC는 친숙한 Windows 데스크톱 환경과 산업 수준의 신뢰성 및 내구성을 결합하여 안정성과 장기 작동이 중요한 HMI , 제어 및 모니터링 애플리케이션을 위한 안정적인 플랫폼을 제공합니다 .

CPCV6

CPCV5 시리즈의 후속 모델인 CPCV6 시리즈는 뛰어난 성능과 속도로 기존 V5 시리즈의 명성을 이어가고 있습니다. 제품 외형은 동일하여 기존 생산 제품에 그대로 적용할 수 있습니다.

CPCV6 하드웨어 사용설명서 (PDF)

[CPCV6 모델별 상세 비교표]

Category	Item	CPCV6-070WR	CPCV6-104WF	CPCV6-150WF
System	CPU	Intel Celeron J6412	Intel Celeron J6412	Intel Celeron J6412
System	Core Number	Quad	Quad	Quad
System	Clock Speed	2.00GHz	2.00GHz	2.00GHz
System	CPU Type	Onboard	Onboard	Onboard
System	Memory	SODIMM DDR3L 4GB	SODIMM DDR3L 4GB	SODIMM DDR3L 4GB
System	Storage	m-SATA 128GB	m-SATA 128GB	m-SATA 128GB
System	Graphics	Intel UHD Graphics	Intel UHD Graphics	Intel UHD Graphics
System	Video I/O	2 x DVI Output	2 x DVI Output	2 x DVI Output
System	Ethernet	2 x 2.5 Gigabit Ethernet	1 x Gigabit (RTL8111G)	1 x Gigabit (RTL8111G)
System	Audio	Realtek High Definition Audio	Realtek High Definition Audio	Realtek High Definition Audio
System	Audio I/O	1 x Audio Line Out	1 x Audio Line Out	1 x Audio Line Out
System	USB	3 x USB2.0, 1 x USB3.0	3 x USB2.0, 1 x USB3.0	3 x USB2.0, 1 x USB3.0
System	Serial	1 x RS232/485/422, 1 x RS232	1 x RS232/485/422, 2 x RS232	1 x RS232/485/422, 2 x RS232
Display	Size	7“	10.4”	15“
Display	Resolution	1024×600	1024×768	1024×768
Display	Aspect Ratio	16:9	4:3	4:3
Display	Colors	16.7M	262K	16.7M
Display	Contrast	800:1	500:1	800:1
Display	Response Time	10mSec	25mSec	16mSec
Display	Brightness	400cd/m2	400cd/m2	420cd/m2
Display	Viewing Angle (R/L/U/D)	80/80/80/80	70/70/60/60	80/80/80/80
Display	MTBF LCD&LED	20,000hrs	30,000hrs	30,000hrs
Display	Touch	4-Wire Resistive	5-Wire Resistive	5-Wire Resistive
Power	Input	+12~24VDC	+12~24VDC	+12~24VDC
Power	Consumption	15W	18W	24W
Mechanical	Dimensions (mm)	196x133x60	280x227x68	376x300x69
Mechanical	Housing	ABS	Front ABS / Rear Steel	Front ABS / Rear Steel
Mechanical	Weight	1.0Kg	2.18Kg	3.78Kg
Mechanical	Protection	Front IP65 Rear IP20	Front IP65 Rear IP20	Front IP65 Rear IP20
Environment	Operation Temp	0~60°C	0~60°C	0~60°C
Environment	Operation Humidity	10~90%RH@60°C	10~90%RH@40°C	10~85%RH@40°C
Environment	Storage Temp	-30~80°C	-20~70°C	-20~70°C
Environment	Storage Humidity	10~90%RH@60°C	10~90%RH@40°C	10~90%RH@40°C
Certification	EMI	KCC, CE, FCC Class A (Pending)	KCC, CE, FCC Class A (Pending)	KCC, CE, FCC Class A (Pending)

CPCV5

본 제품은 Intel Atom Bay Trail CPU와 4GB RAM을 탑재한 산업용 터치패널 PC입니다. 128GB m-SATA SSD를 장착하여 데이터 처리 속도를 높였으며, 팬리스(Fanless) 설계로 소음을 방지하고 내구성을 확보했습니다. 케이스 일체형 구조에 전면 방수 기능을 갖추어 거친 산업 현장에서도 안정적으로 사용 가능합니다.

[CPCV5 모델별 상세 비교표]

Category	Item	CPCV5-070WR	CPCV5-102BR	CPCV5-101BR
System	CPU	Intel Celeron J1900	Intel Celeron J1900	Intel Celeron J1900
System	Core Number	Quad	Quad	Quad
System	Clock Speed	1.83GHz	1.83GHz	1.83GHz
System	CPU Type	Onboard	Onboard	Onboard
System	Memory	SODIMM DDR3L 4GB	SODIMM DDR3L 4GB	SODIMM DDR3L 4GB
System	Storage	m-SATA 128GB	m-SATA 128GB	m-SATA 128GB
System	Graphics	Intel HD Graphics	Intel HD Graphics	Intel HD Graphics
System	Video I/O	1 x DVI	1 x DVI	1 x DVI
System	Ethernet	2 x Gigabit (RTL8111G)	2 x Gigabit (RTL8111G)	2 x Gigabit (RTL8111G)
System	USB	2 x USB2.0, 2 x USB3.2 Gen2	2 x USB2.0, 2 x USB3.2 Gen2	2 x USB2.0, 2 x USB3.2 Gen2
System	Serial	1 x RS232/485/422, 3 x RS232	1 x RS232/485/422, 3 x RS232	1 x RS232/485/422, 3 x RS232
Display	Size	7”	10.2“	10.1”
Display	Resolution	1024×600	800×480	1024×600
Display	Brightness	400cd/m2	350cd/m2	250cd/m2
Display	Touch	4-Wire Resistive	4-Wire Resistive	4-Wire Resistive
Power	Input	+12~24VDC	+12~24VDC	+12~24VDC
Power	Consumption	15W	17W	17W
Mechanical	Dimensions(mm)	196x133x60	284x163x66	284x163x66
Mechanical	Weight	1.0Kg	1.52Kg	1.52Kg
Mechanical	Protection	Front IP65 Rear IP20	Front IP54 Rear IP20	Front IP54 Rear IP20

Category	Item	CPCV5-104WF	CPCV5-150WF
System	CPU	Intel Celeron J1900	Intel Celeron J1900
System	Core Number	Quad	Quad
System	Clock Speed	1.83GHz	1.83GHz
System	CPU Type	Onboard	Onboard
System	Memory	SODIMM DDR3L 4GB	SODIMM DDR3L 4GB
System	Storage	m-SATA 128GB	m-SATA 128GB
System	Graphics	Intel HD Graphics	Intel HD Graphics
System	Video I/O	1 x DVI	1 x DVI
System	Ethernet	2 x Gigabit (RTL8111G)	2 x Gigabit (RTL8111G)
System	USB	2 x USB2.0, 2 x USB3.2 Gen2	2 x USB2.0, 2 x USB3.2 Gen2
System	Serial	1 x RS232/485/422, 3 x RS232	1 x RS232/485/422, 3 x RS232
Display	Size	10.4“	15”
Display	Resolution	1024×768	1024×768
Display	Brightness	400cd/m2	420cd/m2
Display	Touch	4-Wire Resistive	5-Wire Resistive
Power	Input	+12~24VDC	+12~24VDC
Power	Consumption	18W	24W
Mechanical	Dimensions(mm)	280x227x68	376x300x69
Mechanical	Weight	2.18Kg	3.78Kg
Mechanical	Protection	Front IP65 Rear IP20	Front IP65 Rear IP20

CPCV5, CPCV6 Driver

CPCV 터치보정방법 및 공장초기화 방법

CPCV 설치 방법

CPCV5 보드 스팩

FAQ (자주 묻는 질문과 답변)

Q: 일반 Window 10과 제품에 설치되는 윈도10 IOT Enterprise는 어떻게 다른가요?
A: 기본 코어(핵심)은 똑같고, 부수적인 프로그램 (게임, 미디어플레이)등이 삭제된 가벼운 버전의 윈도우10입니다. 따라서 일반 윈도우10에서 동작되는 프로그램이 똑같이 돌아갑니다. 뿐만아니라 워드,엑셀, 크롬등 일반 윈도우 어플리케이션도 그대로 돌아갑니다.

Q: 윈도우7용 응용프로그램을 실행시켜야 하는 상황입니다. 단종되었다고 하던데, 가능한가요?
A: 네 가능합니다. 윈도우7이 단종되고 패치가 중단된건 맞습니다. 하지만 기존 프로그램까지 실행되지 않는다는 뜻은 아닙니다. 다만 새로운 패치가 중단되었다는 것입니다. 저희 CPCV5시리즈는 윈도우7도 지원하고 있습니다.

Q: 재생 CPU는 무엇인가요?
A: 산업용 PC시장에 언제부터인가 채굴용으로 쓰던 오래전 CPU들이 신품으로 둔갑해서 판매되고 있습니다. 이미 수명이 다한 CPU를 한번 더 재탕 해서 판매하고 있는 제품이므로 구매시 주의가 필요합니다. 최신 세대가 아닌 CPU는 현재 신품 구매가 불가능하므로, 모두 재생 CPU라고 보시면 됩니다.
