ML-THRT1와 연결
ML-THRT1은 PT100 온도 센서 입력을 지원하는 온도 측정 모듈입니다. FADUINO와 함께 사용하면, 아날로그 입력만으로는 측정하기 어려운 고정밀 온도 값을 안정적으로 읽을 수 있습니다.
PT100 센서는 온도 변화에 따라 저항값이 변하는 방식의 센서로, 산업 현장에서 널리 사용되며 정확도와 신뢰성이 높은 온도 측정이 가능합니다.

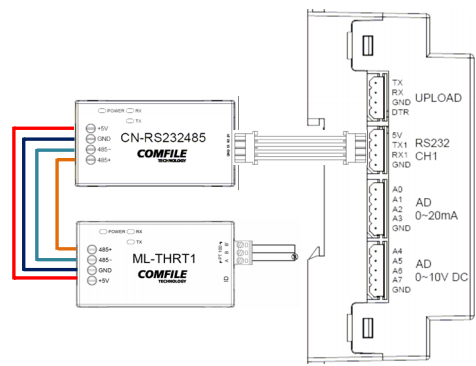

아래 그림과 같이 ML-THRT1을 연결하면, PT100 센서를 이용하여 약 -100℃ ~ 500℃ 범위의 온도를 측정할 수 있습니다.
이 구성은 다음과 같은 용도로 주로 사용됩니다.
- 히터 및 가열 장치의 온도 모니터링
- 냉각 시스템 온도 감시
- 산업용 장비 내부 온도 측정
- 고정밀 온도 제어 시스템 구성
온도 변환 방식, 보정 방법, 통신 설정 등 세부적인 온도 측정 방법은 ML-THRT1 전용 매뉴얼을 참고하시기 바랍니다.
CN-RS235485와 연결
CN-RS235485는 FADUINO의 RS232 통신 포트를 RS485 통신으로 변환하기 위한 컨버터 모듈입니다.
RS232는 근거리 통신에 적합한 반면, RS485는 장거리 통신 및 노이즈 환경에 강한 통신 방식으로 산업 현장에서 센서 및 외부 장비 연결에 널리 사용됩니다.

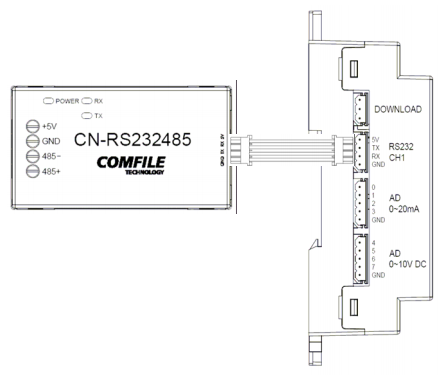

아래 그림과 같이 FADUINO에 CN-RS235485를 연결하면, 기존 RS232 포트를 RS485 통신 포트로 확장하여 사용할 수 있습니다.
이 구성은 다음과 같은 경우에 특히 유용합니다.
- 장거리 배선이 필요한 경우
- 다수의 RS485 슬레이브 장비를 연결하는 경우
- 공장, 설비 등 노이즈가 많은 환경
- MODBUS RTU 기반 장비와의 통신
CN-RS235485를 사용하면 별도의 추가 컨트롤러 없이 FADUINO 하나로 RS232 / RS485 통신을 유연하게 구성할 수 있습니다.
