본 문서는 FADUINO 시리즈 컨트롤러의 시리얼 포트 사용 방법을 설명합니다.
모델에 따라 사용 가능한 시리얼 포트 개수와 사용 방법이 다르므로, 반드시 해당 모델을 확인하시기 바랍니다.

FADUINO-18TA는 Arduino UNO 기반으로 설계된 모델로, 사용 가능한 시리얼 포트는 1개(채널 0) 입니다.

따라서 `Serial.begin()` 또는 `Serial.print()` 사용 시 포트 번호를 지정할 필요가 없습니다.

• 채널 0 : 업로드 및 통신 겸용

업로드 완료 후에는 케이블을 변경하여 외부 장비와 통신할 수 있습니다

int ADI_Value0;
int ADV_Value4;

void setup() {
   Serial.begin(9600); // 채널 0
}

void loop() {
    ADI_Value0 = analogRead(A0);
    delay(100);
    ADV_Value4 = analogRead(A4);
    delay(100);
    Serial.print(" CH 0 = ");
    Serial.print(ADI_Value0);
    Serial.print("\n");
    Serial.print(" CH 4 = ");
    Serial.print(ADV_Value4);
    Serial.print("\n\n");
    delay(200);
}

아래 내용은 FADUINO-18TA를 제외한 나머지 FADUINO 모델에 해당합니다. 이들 모델은 Arduino MEGA 기반으로 설계되어 총 3개의 시리얼 포트를 제공합니다.

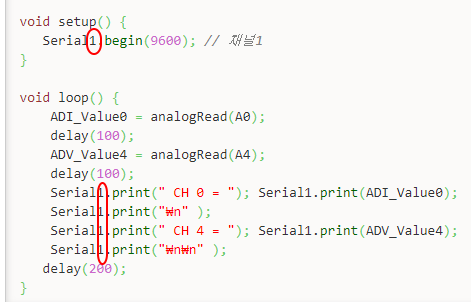

시리얼 포트를 사용할 때는 `Serial`, `Serial1`, `Serial2` 와 같이 포트 번호를 명확히 지정해야 합니다.

• 채널 0 (Serial) : 업로드 전용
• 채널 1 (Serial1) : RS232C 통신
• 채널 2 (Serial2) : RS485 통신

int ADI_Value0;
int ADV_Value4;

void setup() {
   Serial1.begin(9600); // 채널 1 (RS232C)
}

void loop() {
    ADI_Value0 = analogRead(A0);
    delay(100);
    ADV_Value4 = analogRead(A4);
    delay(100);
    Serial1.print(" CH 0 = ");
    Serial1.print(ADI_Value0);
    Serial1.print("\n");
    Serial1.print(" CH 4 = ");
    Serial1.print(ADV_Value4);
    Serial1.print("\n\n");
    delay(200);
}

당사에서는 고객이 직접 작성한 사용자 소프트웨어에 대한 분석, 수정, 디버깅 서비스는 제공하지 않고 있습니다. 기술지원은 당사에서 제공한 하드웨어 사양, 결선 방법, 정상 동작 여부에 한하여 지원됩니다.

본 문서에 포함된 샘플 소스는 사전에 정상 동작이 확인된 예제입니다.
