CFTC-1L

써머커플러 K, J, T, N, E, S, B, R 타입의 센서로 온도를 측정 할 수 있는 모듈입니다.

전기적 사양

  • 센서입력 점수 : 1점
  • 변환 단위: 0.0625°C
  • 오차율 : ±1.5°C
  • 절연방식 : 비절연방식
  • 온도변환 속도: 약 30mS

센서타입별 측정 범위

  • Type K: -50°C ~ 500°C
  • Type J: -50°C ~ +1200°C
  • Type T: -50°C ~ +400°C
  • Type N: -50°C ~ +1300°C
  • Type E: -50°C ~ +1000°C
  • Type S: 250°C ~ +1664°C
  • Type B: 1000°C ~ +1800°C
  • Type R: 250°C ~ +1664°C
  • OPEN(센서 미연결시) : -1111 값 반환

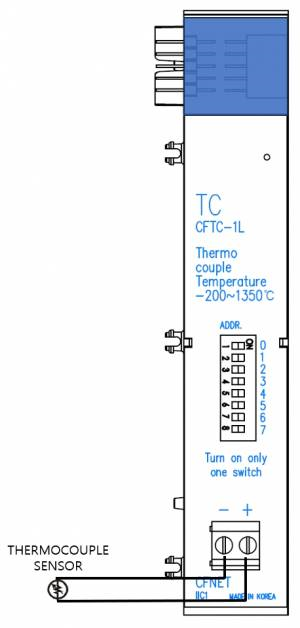

결선 방법

어드레스 설정

  • CFTC-1L은 하나의 시스템에 서로 다른 어드레스 0x00~0x07 설정으로 최대 8개 까지 사용 가능합니다.
  • 다른 I/O모듈과 어드레스 설정방법이 다릅니다. 주의가 필요합니다.
  • 7개 딥스위치중 하나만 On 하는 방식입니다.


명령어 사용방법

1. #include “CFMEGA.h” 라이브러리 등록

2. CFNET 객채생성 : CFNET 객채이름 ⇒ CFNET cfnet;

3. 명령어 사용 :

  • 객채이름.tcSetInit(); ⇒ cfnet.tcSetInit(0,0);
  • 객채이름.tcTempRead(); ⇒ cfnet.tcTempRead(0);

-u8 tcSetInit(u8 addr, u8 sensor)

해당 명령은 초기화 설정으로 지정된 address 모듈에 사용할 센서 타입을 설정합니다.

  • address : 모듈의 딥스위치 값(0~7)
  • sensor: 센서 타입 (Type K = 0, J = 1, T = 2, N = 3, S = 4, E = 5, B = 6, R = 7)

- float tcTempRead(u8 addr)

측정된 온도값을 float형으로 소수점 두째자리 까지의 값을 읽어 옵니다.
온도 센서가 연결되지 않거나 단선된 경우 -1111값을 반환합니다.
:!:해당 명령어의 처리 시간은 약 6mS로 비교적 느린 편입니다. 반복적으로 사용할 경우 시스템의 전체 성능 저하가 발생할 수 있으므로 주의가 필요합니다.

  • address : 읽어올 모듈의 딥스위치 값(0~7)
#include "CFMEGA.h"
CFNET cfnet;

void setup() {
  Serial.begin(9600);
  cfnet.tcSetInit(0,0);
  cfnet.tcSetInit(1,0);
}

void loop() {
    float k_temp_0 =  cfnet.tcTempRead(0);
    float k_temp_1 =  cfnet.tcTempRead(1);

    Serial.print("Thermocouple 0 : "); Serial.print(k_temp_0); Serial.print(" °C"); Serial.println();
    Serial.print("Thermocouple 1 : "); Serial.print(k_temp_1); Serial.print(" °C"); Serial.println();
    Serial.println();Serial.println();
    delay(200);
}


센서 구입시

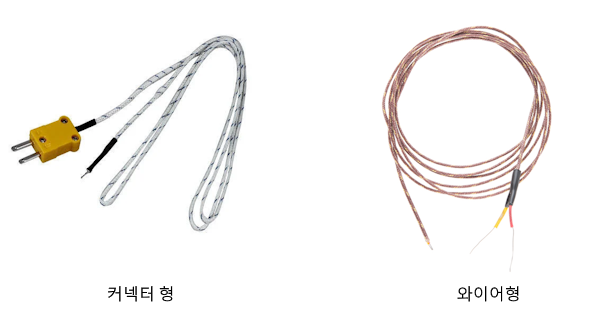

현재 시중에는 두가지 타입의 서모커플이 판매되고 있습니다. 이중 와이어 형을 구매하셔야 본 제품과 바로 연결가능합니다. 이미 커넥터 형을 가지고 계시다면, 커넥터를 분리해서 와이어형으로 변경한뒤 연결하세요.

이렇게 생긴 서모커플 와이어 제품을 쓰셔도 됩니다. 현장상황에 따라서 센서 와이어의 길이를 결정할 수 있어서 편리합니다. 단, 와이어 끝을 용접해서 측정지점에 놓아야 하는 문제가 있습니다. 용접할 자신이 없다면 이 제품을 선택해서는 안됩니다. (납땜 X, 끝을 비틀어서 서로 연결하는 방식 X)

기술 지원 정책

고객님께서 개발 중이신 소스 코드는 기술 지원 대상에 포함되지 않습니다. 이는 저희가 해당 프로젝트에 직접 참여하지 않아 상세한 내용을 파악하기 어렵기 때문입니다. 이 점 양해 부탁드립니다.

제품이 이상이 있다고 판단되시는 경우, 제품 자체를 저희 회사로 보내주시기 바랍니다. 저희가 만든 소스와 지그로 테스트 한뒤 이상 유무를 판단해서 이상이 발견된 경우 조치해드리고 있습니다.
