• 제품에 UPLOAD라고 표시된 곳에 USB-B 케이블 연결
• 제품에 전원 인가
• USB-B케이블의 COM 포트 설정
• 보드 “Arduino Mega or Mega2560” 설정
• 프로그램 UPLOAD 진행

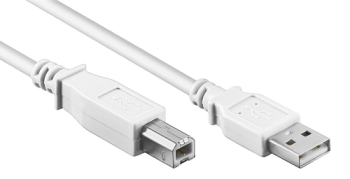

• CFMEGA는 USB-B케이블을 사용하여 업로드 할 수 있습니다.

USB-B Cable구매하기

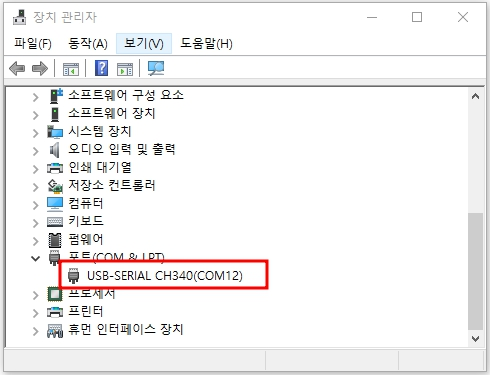

• 연결 후 전원인가 하면 장치관리자에서 COM포트를 확인할 수 있습니다.

USB 드라이버 설치가 필요합니다.

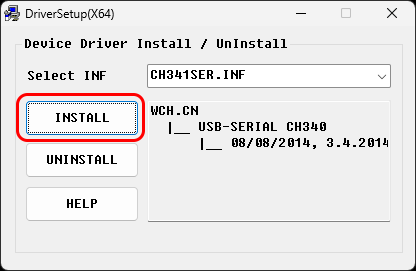

ch341ser.zip ←- 압축을 풀고, 실행시키면 아래와 같은 박스가 표시됩니다. 이때 Install을 누르세요.

USB연결후 보드에 전원을 인가해야, COM포트가 나타납니다.

• 장치관리자에서 Mega2와 연결된COM PORT확인 후

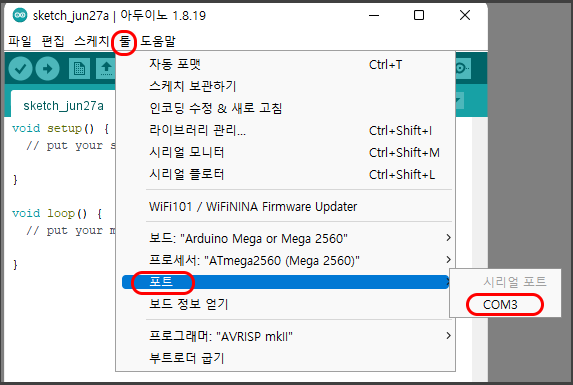

• 툴 > 포트 > 연결된 COM PORT 설정

※ 드라이버 설치후 COM포트가 보이지 않는다면, 드라이버 설치가 잘못되었거나, 케이블에 문제가 있는 경우입니다.

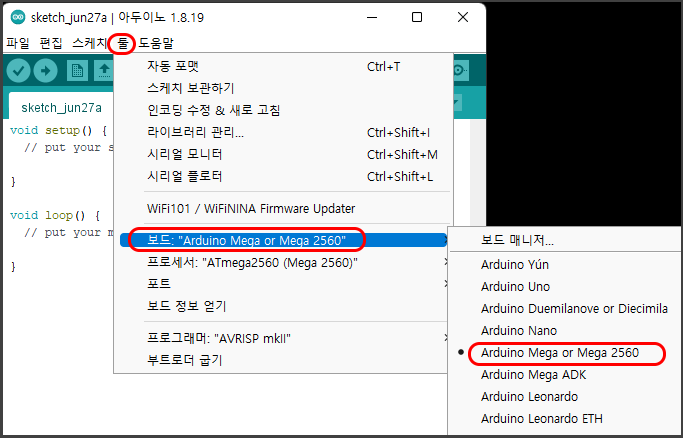

• 툴 > 보드 > Arduino Mega or Mega2560 설정

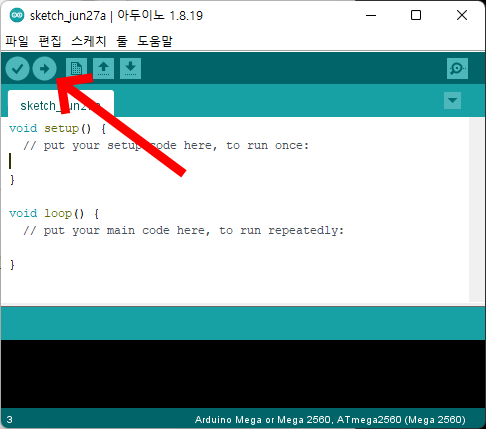

• 프로그램 작성 후 아래의 단추를 누르시면 프로그램 UPLOAD됩니다.

최초 전원인가시 약 1~2초 정도의 Delay가 있습니다. 이 Delay 시간이 지난후에 UPLOAD를 시도해야 합니다.

USB 케이블 연결시 시스템이 리셋됩니다. 작동중인 기계에 문제가 발생하지 않도록 사전에 조치를 취한뒤, 업로드를 시도하시기 바랍니다.
