싱크(SINK, NPN TR) 출력이란

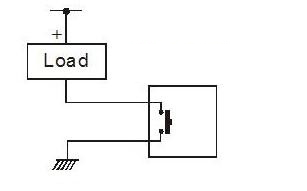

싱크(SINK) 출력은 부하의 + (플러스) 단자를 전원에 항상 연결해 두고,
부하의 - (마이너스) 단자를 컨트롤러에서 GND로 On/Off 제어하는 출력 방식입니다.
이 방식은 산업 자동화에서 가장 널리 사용되며, 릴레이 보드, 램프, 솔레노이드, 외부 제어 모듈 등 다양한 부하를 안정적으로 제어할 수 있습니다.
- 출력 ON 상태 : 출력 포트가 GND로 연결됨 (전류 흐름 발생)
- 출력 OFF 상태 : 출력 포트가 개방됨 (전류 차단)
- 부하는 반드시 +전원과 출력 포트 사이에 연결해야 합니다
