MD-ADIN4 ( AD 입력모듈 )

출력값 해상도 정밀도 채널당 변환속도
0 부터 10,000 사이의 값 13.3 비트 ±0.1% 30 밀리초

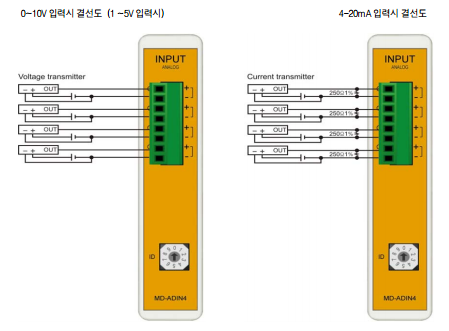

0~10V 또는 1~ 5V 또는 4~20mA 입력을 받을 수 있는 ADC 모듈입니다

4~20mA 연결시에는 dip 스위치를 1~5V 입력 모드로 선택하고, 250 오옴 (1%)저항을 +입력과 –입력 사이에 연결해주어야 합니다.

2 번 DIP 스위치를 조정하면 입력전압의 범위를 변경할 수 있습니다. (1 번 DIP 스위치는 사용하지 않습니다.)

상세사양

항목 설명
사용온도 -10 도 ~ 50 도 (단, 결빙되어 있지 않은 상태)
사용습도 35 ~ 85%RH
입력저항 20K 오옴
최대 입력가능 전압 1~5V 모드시 : 0.5 ~ 5.5V (이 범위초과시 파손위험있음)
0~10V 모드시: -0.5 ~ 10.5V (이 범위 초과시 파손위험있음)
통신방식 RS485
1 패킷 통신속도 3 밀리초
절연방식 비절연방식

AD 입력모듈은 비절연방식이므로 외부로부터 과전압 /과전류가 유입되지 않도록 주의하셔야 합니다. 만약 과전압 / 과전류 유입된다면, 제품에 손상이 가해질 수 있습니다.

모듈 전면부에는 ID 를 조절할 수 있는 로터리 스위치가 있습니다. 모듈을 여러개 장착할 때에는 ID 번호가 중복되지 않도록 조정하여 주십시오.

이 ID 번호를 MODBUS 통신 프로토콜중 SLAVE ADDRESS 에 써줍니다.

AD 입력모듈 데이터 처리

‘+’ 와 ‘ –‘ 구분 방법 (Data,value: unsigned Int 형)

  • 최상위비트가 1 이면 음수입니다. 아래 소스는 음수를 판단할 수 있는 C 언어 소스입니다. 이 소스를 참고하시어,여러분이 작성하고 있는 언어에 맞도록 바꾸어 적용하시기 바랍니다.
If (0x8000 & Data ) {      // 0x8000 = 32,768
  symbol = ’-’;
  value = Data – 0x8000;   // 만약 ‘-’ 일때는 데이터에 0x8000 을 빼주고 데이터를 사용합니다.
}Else {
  symbol = ’+’;
   value = Data;
}

입력이 Open 일 때

  • 1~5V 모드 : -11111, 0~10V 모드 : 약 +300

입력이 최대 전압 입력 범위를 넘어 설 때

  • 1~5V 모드 시에 1V 이하 최대 전압 입력 범위를 벗어날 때 : -11111
  • 1~5V 모드 시에 5V 이상 최대 전압 입력 범위를 벗어날 때 : +22222

MODPORT 의 채널과 모드버스의 시작 어드레스와의 관계

채널 1 2 3 4
시작 어드레스(10진) 100 101 102 103
시작 어드레스(16진) 64 65 66 67
HMI(SCADA)에서 사용하는 어드레스(10진) 40101 40102 40103 40104
