슬롯보드

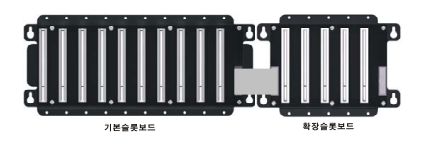

기본적으로 10 슬롯보드를 사용합니다.10 슬롯보드로 모자란다면, 다음 그림처럼 확장케이블을 사용해서 5 슬롯보드를 연결한다음 필요한 모듈을 추가로 장착할 수 있습니다.
10 슬롯보드는 “기본슬롯보드”, 추가된 슬롯보드는 “확장슬롯보드”라고 부릅니다.
15 개 슬롯으로도 모자란다면, 5 슬롯보드를 또 추가하실 수 있습니다. 한 시스템에서 최대로 사용할 수 있는 모듈의 개수는 20 개입니다.
종단저항 모듈 위치
10 슬롯보드는 기본적으로 “종단저항”모듈이 꼽혀 있습니다.
확장 슬롯을 연결하려면, 종단저항 모듈을 제거한 뒤, 케이블을 연결하고 확장슬롯의 오른쪽 빈 소켓에 종단저항모듈을 장착하여 주십시오.
여러개의 MODPORT 사용시
여러 개의 MODPORT 를 하나의 시스템에서 동시에 사용할 때에는 아래 그림과 같이 가장 맨 뒤에 있는 MODPORT 슬롯보드에만 종단저항 모듈을 장착하시고, MASTER 에도 종단저항을 사용하시기 바랍니다. 말 그대로 종단에만 저항이 장착되도록 해주어야 제대로 동작합니다.
MODPORT 와 MODPORT 사이의 거리가 너무 멀경우에는 별도의 “RS485 리피터” 제품을 사용하여, 신호를 증폭해 주어야 합니다.
