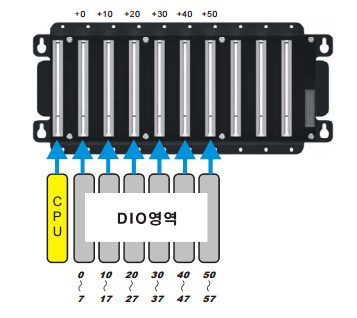

CPU모듈은 가장 중요한 핵심적인 모듈입니다.
CPU모듈 (DP-CPU500)
다음은 CPU모듈의 일반적인 특징입니다.
- 32비트 ARM프로세서 (ARM CORTEX )
- 클록스피드 : 72MHz
- 프로그램 메모리 : 512K BYTE 플레쉬
- 데이터메모리 : 64K BYTE SRAM
- 비휘발성 메모리 : 32K BYTE FRAM
- 리얼타임 클록과 밧데리 내장
- RS232 통신포트내장
- LCD 와 7 SEGMENT 제어포트 포함
- 24V전원 입력

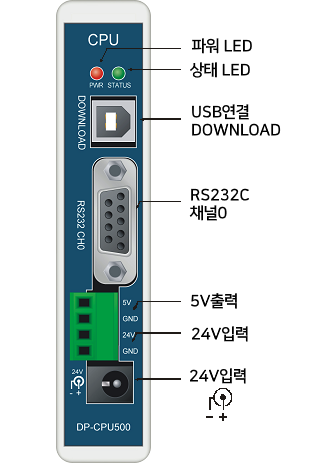

다음은 CPU모듈에 대한 설명입니다.
- 파워 LED :전원이 인가되면 점등됩니다.
- 상태 LED : 프로그램상에서 ON /OFF 가능합니다.
- USB연결 DOWNLOAD : PC와 USB케이블로 연결합니다. 유저 프로그램을 다운로드하거나 디버깅하기 위해 접속하는 포트입니다.
- RS232C 채널0 : RS232채널0입니다.
- 5V 출력 : 내부에서 생성된 5V를 출력해주는 단자입니다. 이 출력을 다른 기기의 전원으로 사용할 경우에는 반드시 0.5A이내로만 사용하시기 바랍니다.
- 24V입력 : 24V전원을 입력해주는 단자입니다. 둘중 한 곳에 24V를 인가하십시오.
주의 : 전원이 인가된 상태에서 모듈을 빼거나 장착하지 마십시오.
DP-CPU500 세부사양
| 입력전압 | 24VDC |
| 전압 입력가능 범위 | 18 – 28VDC |
| RTC용 밧데리 교환주기 | 10년 |
| 동작온도 | 0도~55도씨 |
| 보관온도 | -20도 ~70도씨 |
