온도입력모듈 (RS-THRT4)
PT100 옴 온도센서를 입력받을 수 있는 모듈입니다. 측정범위는 –100 도에서 500 도이며, ±0.5%의 정밀도를 가지고 있습니다.
| 항목 | 설명 |
|---|---|
| 사용온도 | -10 도 ~ 50 도 (단, 결빙되어 있지 않은 상태) |
| 사용습도 | 35 ~ 85%RH |
| 샘플링주기 | 200 밀리초 /1 채널 |

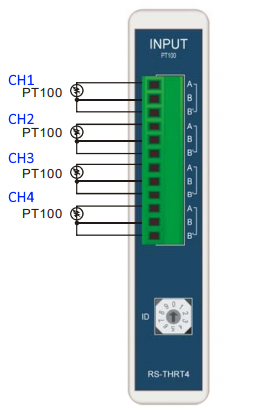

| 입력 | RTD 센서 (PT100) |
| 허용선로저항 | 선당 10 옴 이하 (단, 3 선간 저항은 동일할 것) *온도센서모듈부터 PT100 센서 지점까지의 연결선의 저항치 |
| 측정정도 | ±0.5% of F.S |
| 통신방식 | RS485 |
| 1 패킷 통신속도 | 3mS |
| 절연방식 | 비절연방식 |

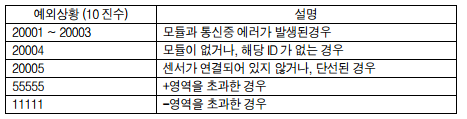

예외상황

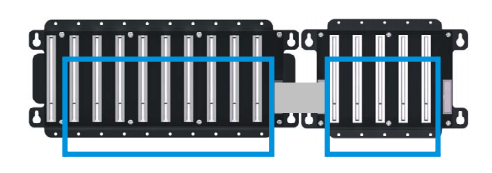

슬롯보드 장착위치
본 모듈은 기본 슬롯보드 또는 확장슬롯 보드중 CPU 모듈위치를 제외한 나머지 위치에 장착할 수 있습니다.
주의 : 전원이 인가된 상태에서 모듈을 빼거나 장착하지 마십시오.
