AN41010 - 근접센서 타입별 결선방법 및 사용법
근접센서란 스위치의 검출면에 물체, 근방에 존재하는 사물의 유무를 검출하는 전자식 장치입니다.비접촉식으로 물제 접근여부를 알 수 있고 자동화 현장에서 자주 사용되는 센서입니다.
센서의 타입은 출력 방식에 따라 크게 2선식과 3선식 센서가 있습니다. 결선방법은 아래와 같습니다.

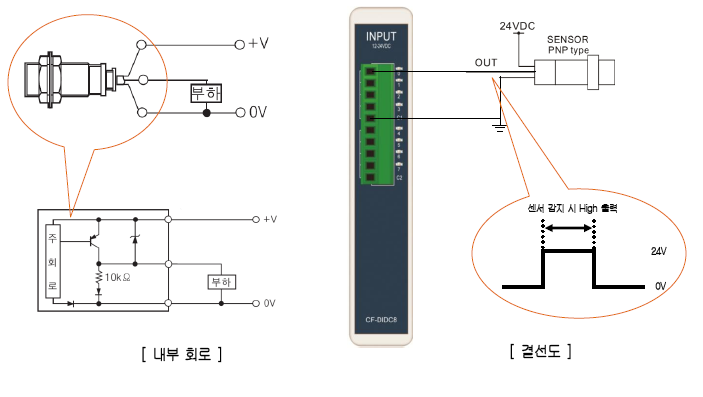

직류 3선식 모텔(NPN)

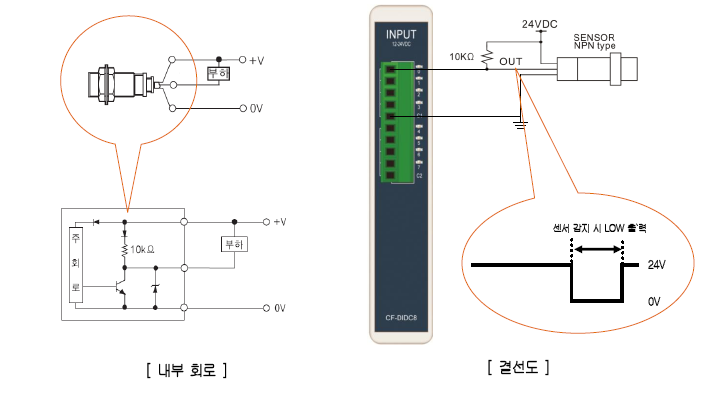

직류 3선식 모텔(PNP)

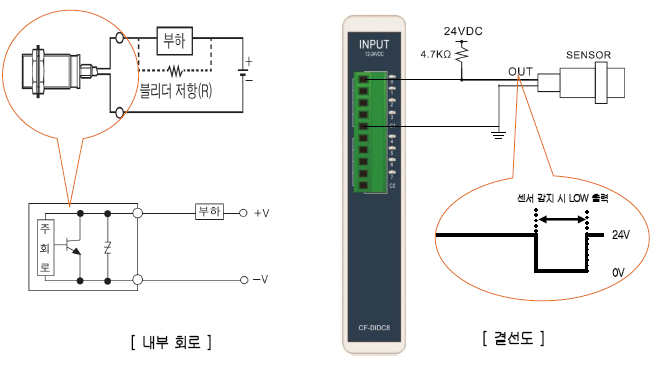

직류 2선식 모텔(NPN)

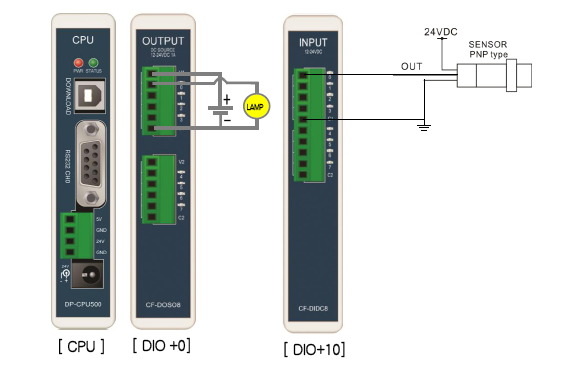

모아콘 연결 예
직류 3선식 PNP 근접센서를 이용하여 물체 감지 시에 lamp를 3초 동안 ON 시키는 예제 프로그램입니다.
#include "moacon500.h" unsigned char in_put; void cmain(void) { portInit(0,0); //+0 번블록 출력 설정 portInit(1,1); //+10번블록 입력 설정 while(1) { in_put = portIn(10); portOut(0,in_put); } }
