컴파일 온라인 사용설명서

CUBLOC MSB 전용 3핀 RS232C 다운로드 케이블을 이용하여 프로그램을 다운로드할 수 있습니다.

1. 다운로드 케이블의 3-PIN 커넥터를 MSB 본체의 통신 포트에 연결합니다.
2. RS232C 커넥터(DB9)는 PC의 COM 포트에 연결합니다.

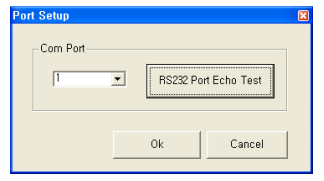

3. CUBLOC STUDIO 또는 MSB-LOGIC의 설정 메뉴에서 PC 인터페이스 설정을 열어 COM 포트를 선택합니다.

일반적으로 PC에 RS232 포트가 하나만 있는 경우 COM1로 설정되어 있습니다.

RS232 포트가 없는 PC 또는 노트북에서는 USB-TO-RS232C 변환 케이블을 사용합니다.

1. USB-RS232C 케이블의 드라이버를 먼저 설치합니다.
2. Windows 7 / 10 이상은 자동 설치되는 경우가 많습니다.
3. Windows XP는 수동 설치가 필요합니다.

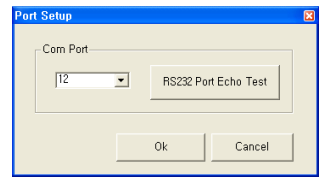

4. 설치 후 PC 인터페이스 설정 메뉴에서 새로 생성된 COM 번호를 선택합니다.

새 COM 포트가 보이지 않는 경우 드라이버 설치 상태를 확인하십시오.

다운로드 과정에서 문제가 발생하면 다음 문서를 참조하십시오. 다운로드 에러 해결 방법

Keywords: CUBLOC MSB Download Cable, 3-Pin RS232C, USB to RS232 Converter, MSB Program Download, COM Port Setting, CUBLOC Studio Connection
