확장 디지털 입력 16 점 모듈 (I2-EDI16)
이 모듈은 I2C 시리얼 통신으로 메인MCU와 정보를 주고 받기 때문에 속도가 다소 느립니다. 반면 CF로 시작하는 DIO모듈은 메인 MCU에 있는 I/O를 활용하고 있기 때문에 속도가 빠릅니다.
우선적으로 CF모듈을 사용하시고, 포트가 부족하시면 이 모듈을 사용하시는게 빠른 처리속도를 낼 수 있습니다.

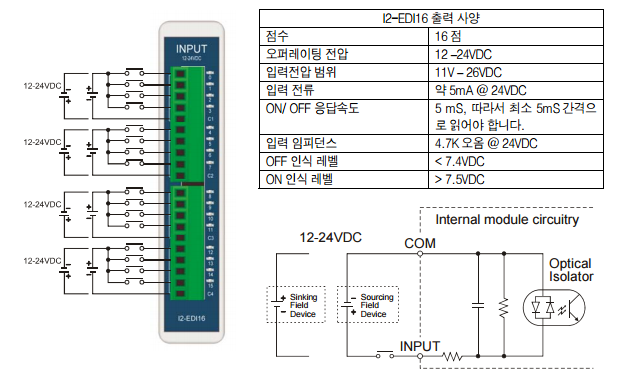

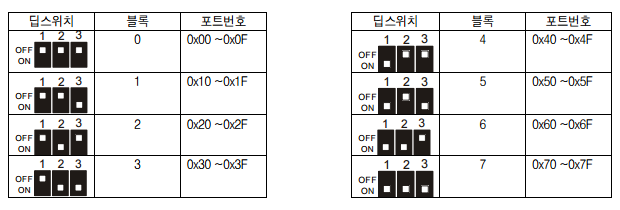

확장 DI 모듈도 양방향 전원을 인식할 수 있는 DC12V~ 24V 입력 모듈입니다. 포트번호는 모듈하단에 있는 딥스위치로 결정합니다. 한 시스템에서 중복된 딥스위치 설정이 없도록 주의하십시오.
슬롯보드 장착위치
확장 DIO 모듈은 기본 슬롯보드 또는 확장슬롯 보드중 CPU 모듈위치를 제외한 나머지 위치에 장착할 수 있습니다.
주의 : 전원이 인가된 상태에서 모듈을 빼거나 장착하지 마십시오.
