FADUINO를 사용하여 외부 릴레이, 접촉기, 모터, 펌프(양수기) 등을 제어하는 환경에서
보드가 동작 중 갑자기 리셋되는 현상이 발생하는 경우가 있습니다.

이 현상은 제품 불량이 아닌, 외부 부하에서 발생하는 스파크(역기전압)에 의한 전기적 노이즈가 컨트롤러 전원 또는 신호 라인에 유입되어 발생하는 경우가 대부분입니다.

본 내용은 FADUINO뿐만 아니라, CUBLOC MSB 시리즈, MOACON 시리즈를 포함한 모든 MCU/PLC 기반 제어기에도 동일하게 적용됩니다.

다음과 같은 조건에서 리셋 현상이 자주 발생합니다.

• 외부 릴레이 또는 접촉기를 통해 모터, 펌프, 솔레노이드 등을 구동하는 경우
• 인덕티브 부하(코일, 모터)가 ON / OFF 될 때
• 제어반 내에 노이즈 억제 소자가 설치되지 않은 경우

릴레이나 접촉기, 모터와 같은 인덕티브 부하는 OFF 되는 순간 역기전압(스파크) 을 발생시킵니다. 이 스파크가 전원 라인 또는 신호선을 통해 유입되면, MCU(마이크로컨트롤러)가 오동작하거나 리셋될 수 있습니다.

특히 다음과 같은 경우 영향이 커집니다.

• 스파크 발생원이 컨트롤러와 가까운 경우
• 노이즈 억제 회로가 없는 경우
• 제어반 내부 배선이 정리되지 않은 경우

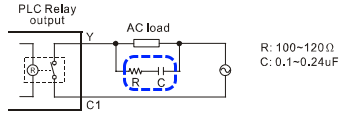

이러한 리셋 현상을 방지하기 위해 스파크 킬러(또는 RC 스너버) 를 반드시 사용해야 합니다.

스파크 킬러는 릴레이, 접촉기, 코일 부하의 양단에 연결하여, 스위칭 시 발생하는 역기전압을 흡수하는 역할을 합니다.

• 가격이 저렴하고
• 설치가 간단하며
• 산업용 제어반에서는 기본적으로 사용되는 소자입니다

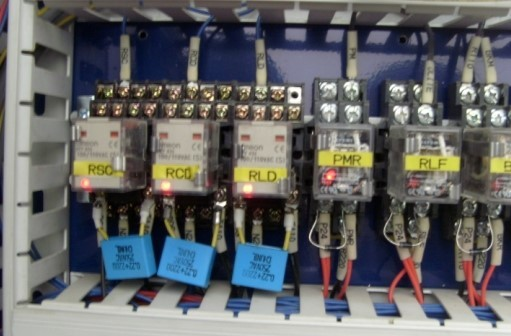

스파크 킬러는 다음 위치에 설치해야 합니다.

• 릴레이 또는 접촉기 코일의 양단
• 가능한 한 부하에 가장 가까운 위치

스파크는 부하에서 발생하기 때문에, 컨트롤러 내부에 내장하는 방식으로는 근본적인 해결이 불가능합니다.

따라서 스파크 킬러는 외부 부하 측에 설치해야 합니다.

• “그동안 잘 사용했는데요?”
• “제품에 내장되어 있어야 하는 것 아닌가요?”
• “제품 불량 아닌가요?”

스파크의 영향은 환경, 배선, 부하 조건에 따라 누적되거나 특정 시점에 발생할 수 있습니다. 초기에는 문제가 없어 보이더라도, 부하 조건이 바뀌거나 스위칭 횟수가 늘어나면 문제가 발생할 수 있습니다.

외부 릴레이, 접촉기, 모터, 펌프 등을 사용하는 경우 컨트롤러의 안정적인 동작을 위해 스파크 킬러(RC 스너버)는 필수 구성 요소입니다.

동작 중 리셋 현상이 발생한다면, 가장 먼저 스파크 킬러(RC 스너버) 설치 여부를 확인하시기 바랍니다.
